Термометры жидкостные стеклянные Инспектор, 54685-13

Документы

Карточка СИ

Номер в госреестре	54685-13
Наименование СИ	Термометры жидкостные стеклянные
Обозначение типа СИ	Инспектор
Изготовитель	"Ludwig Schneider GmbH & Co. KG", Германия
Год регистрации	2013
Срок свидетельства	23.08.2018
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Термометры жидкостные стеклянные «Инспектор» (далее - термометры) предназначены для измерения температуры нефтепродуктов при производстве и хранении нефтепродуктов и продуктов химического производства.

Принцип действия термометра основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры

измеряемой среды.

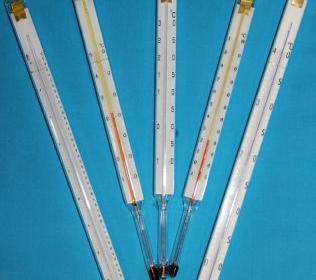

Термометр состоит из капиллярной трубки с резервуаром, заполненным термометрической жидкостью.

Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчёта измеряемой температуры. Термометры могут иметь защитный кожух, который имеет резьбовой колпачок для крепления термометра внутри и снабжен карманом для удержания измеряемой жидкости после извлечения термометра в кожухе из жидкости.

Технические характеристики

Метрологические и технические характеристики приведены в таблице.

Таблица 1

Модифи кация	Диапазон измерений, о С	Цена деления, о С	Предел допускаемой абсолютной погрешности, о С	Длина, мм	Диаметр, мм	Термоме трическая жидкость
1	2	3	4	5	6	7
1182907	От минус 10 до 35	0,2	±0,3	245	17	ртуть
1182907-1	От 20 до 120	0,2	±0,4	345	17
1182907-2	От минус 5 до 40	0,2	±0,3	245	17
1182908	От минус 38 до 50	0,2	±0,4	345	17
1182909	От 0 до 50	0,2	±0,3	335	17
1182909-1	От минус 10 до 50	0,2	±0,3	345	17
1182909-2	От минус 20 до 60	0,2	±0,4	345	17
1182901	От минус 10 до 50	0,5	±0,5	245	17
1182901-1	От минус 10 до 30	0,5	±0,5	245	17

Продолжение таблицы 1

1	2	3	4	5	6	7
1182901-2	От минус30 до 50	0,5	±0,5	245	17
1182902	От минус10 до100	0,5	±0,5	245	17
1182904	От минус 10 до 50	0,5	±1,0	245	17	керосин
1182904-1	От минус 30 до 20	0,5	±1,0	245	17
1182906	От минус10 до100	0,5	±1,0	245	17

У словия эксплуатации:

-относительная влажность воздуха, %, не более 80

- атмосферное давление, кПа от 84 до 107

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу паспорта типографским способом.

Комплектность

1. Термометр - 1 шт.

2. Паспорт - 1 шт.

3. Футляр - 1 шт.

4. Защитный кожух - по требованию заказчика.

Поверка

осуществляется по документу ГОСТ 8.279-78 «Термометры стеклянные жидкостные рабочие. Методы и средства поверки». При поверке применяется термометры сопротивления платиновые ПТС-10М диапазоны измерений (0-660) оС, (минус 196

0,01) оС, 2 разряд.

Сведения о методах измерений

При использовании термометров жидкостных стеклянных «Инспектор» используется метод прямых измерений (изменение температуры), который приведен в паспорте.

Нормативные и технические документы

1. ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний»

2. ГОСТ 8.279-78 «Термометры стеклянные жидкостные рабочие. Методы и средства поверки».

3. ГОСТ 8.558-93 «Государственная поверочная схема для средств измерений температуры».

4. Техническая документация фирмы - изготовителя.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (измерение температуры)
