Спектрометры эмиссионные ARL 3460, ARL 4460, 54698-13

Назначение

Спектрометры эмиссионные моделей ARL 3460 и ARL 4460 (далее по тексту -спектрометры) предназначены для измерения массовой доли элементов в твердых металлических образцах с предварительно отшлифованной поверхностью.

Описание

Принцип действия спектрометров основан на измерении интенсивности излучения на определенной длине волны спектра эмиссионного излучения атомов анализируемых элементов, возбуждаемого искровым разрядом между вспомогательным электродом и анализируемым металлическим образцом. Содержание элементов в образце определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и содержанием элемента в образце.

Проба, химический состав которой надо определить, устанавливается в штатив и выполняет функцию одного из электродов. Промежуток между пробой и электродом продувается потоком аргона высокой чистоты (чистота газа не менее 99,998 %). Между пробой и подставным электродом возбуждается электрический разряд - низковольтная униполярная искра в атмосфере аргона. Величина и форма напряжения формируются генератором. В разряде происходит возбуждение свечения атомов и ионов пробы. Излучение разряда фокусируется на фотоэлектронный умножитель.

Конструкция спектрометров оптико-эмиссионных ARL 3460 и ARL 4460 включает в себя:

-    Диспергирующее устройство для разделения длин волн;

-    Блок электроники, обеспечивающий работу спектрометра;

-    Источник питания, служащий для обеспечения всех частей спектрометра электроэнергией с определенными характеристиками;

-    Персональный компьютер, предназначенный для приема, обработки и выдачи информации под управлением специализированного программного обеспечения;

-    Контур водяного охлаждения;

-    Вакуумный контур.

Спектрометры оснащены вакуумной спектральной камерой и оптической системой Пашена-Рунге с фокусным расстоянием 1 м.

Все спектрометры могут быть оснащены полностью автоматической роботизированной системой пробоподготовки и проведения анализа, что особенно целесообразно при проведении массовых рутинных анализов в условиях цеховых лабораторий крупных металлургических предприятий.

Спектрометры оптико-эмиссионные моделей ARL 3460 и ARL 4460 выпускается в 3-х исполнениях: ARL 3460, ARL 3460 Advantage, ARL 4460. Модель ARL 3460 Advantage отличается от модели ARL 3460 только ограниченным (специфическим) набором измеряемых элементов. По защищенности от влияния пыли и воды спектрометры соответствует степени защиты Ш54СН по ГОСТ 14254-96.

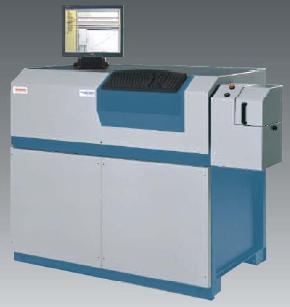

Внешний вид спектрометров приведен на рис. 1.

Спектрометры оснащены автономным ПО, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.

Спектрометр ARL 3460    Спектрометр ARL 4460

К метрологически значимой части ПО OXSAS относится исполняемый файл OXSAS.exe. К метрологически значимой части ПО WinOE относится исполняемый файл (Sys_man.exe). Метрологически значимая часть ПО выполняет следующие функции:

-    управление источником возбуждения спектров;

-    создание и хранение файлов методов измерений;

-    управление детектирующей системой

-    регистрация данных с помощью детектирующей системы;

-    управление процедурой измерений;

-    создание отчетов по результатам измерений;

-    хранение и экспорт полученных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на специальную табличку на боковой (или задней) панели спектрометра методом наклейки.

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

1.    Спектрометр.

2.    Компьютер.

3.    Руководство по эксплуатации.

4.    Методика поверки МП-242-1573-2013.

Поверка

осуществляется по документу МП-242-1573-2013 «Спектрометры эмиссионные моделей ARL 3460 и ARL 4460. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" 15.05.2013 г.

Основные средства поверки: стандартные образцы состава сталей углеродистых и легированных ГСО 4165-91П, 2489-91П/2497-91П; стандартные образцы состава сплавов медно-цинковых (латуней) ГСО 1559-79/1564-79; стандартные образцы состава алюминия технической чистоты ГСО 9081-2008, стандартные образцы состава сплавов алюминиевых литейных ГСО 9423-2009.

Сведения о методах измерений

Методика измерений приведена в следующих документах:

1.    Спектрометры эмиссионные моделей ARL 3460 и ARL 4460. Руководство по эксплуатации.

2.    ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа»;

3.    ГОСТ 27611-88 «Чугун. Метод фотоэлектрического спектрального анализа».

4.    ГОСТ 7727-81 «Сплавы алюминиевые. Методы спектрального анализа».

5.    ГОСТ 20068.1-79 - ГОСТ 20068.3-79 «Бронзы безоловянные. Методы спектрального и атомно-абсорбционного анализа».

6.    ГОСТ 9716.1-79 - ГОСТ 9716.3-79 «Сплавы медно-цинковые. Методы спектрального анализа».

7.    ГОСТ 7728-79 «Сплавы магниевые. Методы спектрального анализа».

Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным моделей ARL 3460 и ARL 4460.

Техническая документация фирмы «Thermo Fisher Scientific (Ecublens) SARL», Швейцария.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
