| Номер в госреестре | 54699-13 |
| Наименование СИ | Комплекты светофильтров |
| Обозначение типа СИ | SICK |
| Изготовитель | "SICK MAIHAK GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 20.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Номер в госреестре | 54699-13 |
| Наименование СИ | Комплекты светофильтров |
| Обозначение типа СИ | SICK |
| Изготовитель | "SICK MAIHAK GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 20.06.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ndx эинКэиооп ‘ошнэьете Амончишшлюн хснАахохэахооо гяёфип oatf aisadau wodoxox а ‘оиоиь
И Щ.МЭ1Ш1ЛЮМ НИХ H3ira^XOOdu эdxЧIrифoXЭaO МОЬ'Ж^М BJJ Вёхя1;ифохэа0 WOd3WOH WI4H4LfA.4Hidl2
и мэинтзаонэшген о таиэияш кохээми вёхя[;ифохэао олоКжта эоАиёом 12 н
KHH3H£Kdj^e и aodetfA химеэё хо хи xoKHedxob'odii ojodoxox киПмАёхоном ^кихАф а кэхогегпэмои 1яёхя1;ифохэаз шляп aodoxeeiiireire эхяе&ь мо.моэьихио a dxair^oxoao axeaodiio>i^ee хэкиоаеоп xiqdoxox киПмАёхоном ‘кинимсншзёснЬ' ей iqoAudox а ршээюш и еияэхо оломоэьихио олончи^хиэн ей мнэиаохолеи 1яёхя1;ифохэаз
оогх 'aaiMHHisna ‘0011 ■yHiNHHisna ‘osi 'aaiMHHisna и 001 as жшпшяпп ‘os as жшпшяпп ‘оогэ
'aaiMHHISna ИШЧЫ aodoxeeiiireire nxdaaou Kirf мнэьшевнЬ^ы x 1чёхя1;ифохэаз
ooi ds 'aaiMHHisnaи ooi ds жшпшяпп ‘оогэ
>тат KrflHTSncr ишчы aodoxT3£nin3HT3 nxdaaou Kirf мнэьшевнЬ^ы § i4di4Ljm[)oi3a3
■ии x wodoweed ишмо ишяаохэао oo x daw ихки и ‘ш о£ х 0Z wodoweed И1ЛШНМО ишяаохэао оо § daw ихки ей хкохооо >131S яойьян'ифохэао i4x.m3ltuwo>i
^хчиифохэао шяннкияэхо иийюгейюниоы eodoh тзхэао iiiiHStftKOxodii ndu таохоп олоаохэао иинэидеиоо ш нтзаоноо аохяэшшоя киахоиэК unnHndjj
MIlHdddlMUl КЯАЭЙ^Э эинкэиио
KUH^iAidaj ‘«нчшо >IVHIVM >I3IS»
гш(1иф i3axotroa£nodu 0ozi miNnHisna ‘oo11 >тат,1чгпщ,япл ‘OSI 'aaiMHHISna ‘001 as miNriHisnn ‘ooi js 'aaiMHHisna ‘ooi as 'aaiMHHisna ‘os as 'aaiMHHisna
‘00Z3 'aaiMHHISna ишчы aodoxeeHireire иинтзетз.мои ихоониэнии иинэиэЬ^по ndu кинтз-MoAuodu тзхнэипиффео.м олоаохэао iadow ионноиехе эахоэьта а киншоеяиопои Kirf MHOh^HeBHb'adu (мхяэшшоя - Ахо.мэх on ээи'тзь') >131S 9odxчIrифoxэao i4x.m3ltuwo>i
MIlHdddlMHl Kaxatfoda ЭИНЭЫШ££Ц
>I3IS aodi4LTH(()oi9ao i4xm9ltuimo>i HHHadaFiffl vai3t/3d3 упи1 аипуэипо
HHHodoweH axotfodo ших иинэКж^эахА go SXIZS «ЛС Аахояи'эхэЬ'иао м эинэжoIrиdx[
\z аохошг олэод
I ojsf XOHIf
Метрологические и технические характеристики представлены в таблице 1. Таблица 1
| Наименование характеристики | Номинальное значение |
| Номинальные значения светового коэффициента пропускания | |
| светофильтров | |
| - 80-S, 80-T; | 0,80 ±0,10 |
| - 60-S, 60-T; | 0,60 ±0,10 |
| - 40-S, 40-T; | 0,40 ±0,10 |
| - 20-S, 20-T; | 0,20 ±0,10 |
| - 0-S, 0-T | 0,001 |
| Рабочий спектральный диапазон, нм | 450 - 700 |
| Пределы допускаемой абсолютной погрешности воспроизведения | |
| светового коэффициента пропускания светофильтров | ±0,005 |
| Габаритные размеры (ВхШхГ), мм | |
| - светофильтров S, | (60x28x4,5) ±0,2 |
| - светового окна светофильтров S, | (20,0 х 20,0) ± 0,5 |
| - светофильтров Т, | (60,0х 45 х 5,0) ±0,2 |
| - светового окна светофильтров Т, | (35,0 х 35,0) ±0,5 |
| - комплекта в футляре мм, не более | 360 х 320 х 130 |
| Масса, кг, не более | |
| - одного светофильтра, | 0,05 |
| - комплекта в футляре | 2,50 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | 5 •1* 2 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | 84-106 |
наносится на титульный лист руководства по эксплуатации типографским способом, а также на поверхность транспортного чемодана методом наклеивания.
Таблица 2
| Наименование | Количество, шт. |
| Светофильтр 80-S | 1 |
| Светофильтр 60-S | 4 |
| Светофильтр 40-S | 1 |
| Светофильтр 20-S | 1 |
| Светофильтр 0-S | 1 |
| Светофильтр 80-T | 1 |
| Светофильтр 60-T | 1 |
| Светофильтр 40-T | 1 |
| Светофильтр 20-T | 1 |
| Светофильтр 0-T | 1 |

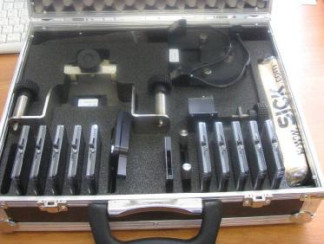

| Держатель для светофильтров с контрольным отражателем | 1 |
| Держатель оптической системы | 1 |
| Держатель для светофильтров | 1 |
| Держатель для светофильтров | 1 |
| Держатель для светофильтров | 1 |
| Держатель для светофильтров | 1 |
| Ватные тампоны | 1 |
| Салфетка для оптических поверхностей | 1 |
| Транспортировочный чемодан | 1 |
| Руководство по эксплуатации | 1 |
| Сертификат производителя светофильтров | 1 |
| Методика поверки | 1 |
осуществляется по документу МП 24.Д4-13 «Комплекты светофильтров SICK. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 05 февраля 2013 года.
Основные средства поверки:
Спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003.
Основные метрологические характеристики:
Световой коэффициент пропускания Тсв=У 1,4-98,0.
СКО результатов сличения с государственным первичным эталоном ГЭТ 81-2009 S=0,0015.
«Комплекты светофильтров SICK. Руководство по эксплуатации» раздел 2 «Использование по назначению», приложение «Техническая документация на поверочное оборудование для DUSTHUNTER SP, DUSTHUNTER SB, DUSTHUNTER Т, DUSTHUNTER С, DUSTHUNTER SF» раздел 2.1.2 «Комплектующие» и раздел 2.2 «Контроль линейности».
Нормативные документы, устанавливающие требования к комплекту светофильтров SICK
ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
