| Номер в госреестре | 54702-13 |
| Наименование СИ | Установка поверочная вибрационная |
| Изготовитель | ООО "Ассоциация ВАСТ", г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54702-13 |
| Наименование СИ | Установка поверочная вибрационная |
| Изготовитель | ООО "Ассоциация ВАСТ", г.С.-Петербург |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установка поверочная вибрационная (далее установка) предназначена для воспроизведения механических колебаний синусоидальной формы при поверке и калибровке вибропреобразователей и виброизмерительных приборов различного типа.
Принцип действия установки основан на воспроизведении вибростендом синусоидальных колебаний и измерении параметров этой колебаний при помощи опорного вибропреобразователя ускорения (акселерометра). Показания калибруемого или поверяемого преобразователя вибрации сравниваются с показаниями опорного вибропреобразователя. Установка использует метод сравнения с эталонным вибропреобразователем.
Установка состоит из вибростенда модели 4808, усилителя мощности модели 2719, вибропреобразователя ускорения (акселерометра) модели 4384S (госреестр № 39667-08), усилителя измерительного «NEXUS» модели 2690-0S (госреестр № 43778-10), системы управления виброиспытаниями серии BC-207.4 (госреестр № 42601-09), генератора сигналов произвольной формы Agilent Technologies 33220А (госреестр № 32993-09), мультиметра Agilent Technologies 3458А (госреестр № 25900-03) и персонального компьютера.
Установка позволяет калибровать (поверять) датчики любых типов: зарядовые, с выходом по напряжению или току, пьезорезистивные, емкостные и индуктивные.

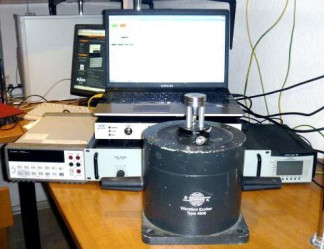

Внешний вид установки приведен на рисунке 1.
Программное обеспечение (ПО) выполняет следующие функции: задание всех параметров воздействий, программирование циклических испытаний, дистанционное управление рабо-
Лист № 2 Всего листов 4
той вибростенда, подготовка отчетов, анализ данных. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой управления виброиспытаниями серии BC-207.4.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| VisProbe | VisProbe 1.7 | Не ниже 1.7 | 60a512330bfbe7 54cb84f9f4a401 8bcf | MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие автоматическое управление работой установки поверочной вибрационной.
Метрологически значимая часть программного обеспечения является неизменной. Средства для внесения изменений в программное обеспечение установки поверочной вибрационной пользователю не предоставляются.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Рабочий диапазон частот, Гц | От 2 до 10 000 включ. |
| Диапазон воспроизводимого виброускорения, м/с2 | От 0,1 до 600 включ. |
| Резонансная частота, Гц | 10 000 |
| Пределы допускаемой относительной погрешности воспроизведения виброускорения, %: - на частоте 160 Гц; - в диапазоне частот (2 - 10) Гц; - в диапазоне частот (10 - 10 000) Гц | ± 1 ± 10 ± 3 |
| Коэффициент гармоник воспроизводимого виброускорения, %, не более: - в диапазоне частот (2 - 10) Гц; - в диапазоне частот (10 - 10 000) Гц | 15 4 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 4 |
| Уровень вибрационного шума, мм/с2 | 0,1 |
| Условия эксплуатации: - диапазон рабочих температур, °С; - относительная влажность воздуха, % | От 18 до 25 включ. От 45 до 85 включ. |
| Габаритные размеры (ширина х длина х высота), мм, не более: - вибростенд 4808; - акселерометр 4384S; - усилитель измерительный «NEXUS» мод. 2690-0S; - система BC-207.4; - усилитель мощности 2719; - генератор сигналов произвольной формы Agilent Technologies 33220А; - мультиметр Agilent Technologies 3458А | 0 215 х 200 0 13,5 х 19,6 230 х 144 х 90 500 х 320 х 50 300 х 250 х 100 261 х 104 х 303 503 х 425 х 89 |
| Масса, кг, не более: | |
| - вибростенд 4808; | 35 |
| - акселерометр 4384S; | 0,011 |
| - усилитель измерительный «NEXUS» мод. 2690-0S; | 3 |
| - система BC-207.4; | 5 |
| - усилитель мощности 2719; | 14 |
| - генератор сигналов произвольной формы Agilent Technologies | |
| 33220А; | 3,5 |
| - мультиметр Agilent Technologies 3458А | 12 |
Знак утверждения типа наносится на боковую поверхность вибростенда модели 4808 методом наклейки и на руководство по эксплуатации типографским способом.
Установка поверочная вибрационная зав. № 001 1 шт.
Руководство по эксплуатации ВАРБ.411711.027 РЭ 1 экз.
осуществляется по МИ 1929-2007 «Установка поверочная вибрационная. Методика поверки».
Основные средства поверки: эталонный виброизмерительный канал 1 разряда по МИ 2070-90.
Руководство по эксплуатации ВАРБ.411711.027 РЭ на установку поверочную вибрационную, раздел 2.
Нормативные и технические документы, устанавливающие требования к установке поверочной вибрационной
МИ 2070-90 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3• 10- - 2-10 Гц». Техническая документация фирмы производителя.
Выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве эталона 2-го разряда.
