| Номер в госреестре | 54706-20 |
| Наименование СИ | Измерители скорости водного потока |
| Обозначение типа СИ | Посейдон-1 |
| Изготовитель | Общество с ограниченной ответственностью "Метрион" (ООО "Метрион"), г. Санкт-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители скорости водного потока Посейдон-1, (далее - измерители скорости), предназначены для измерений скорости водного потока в открытых естественных, искусственных руслах и водоводах.
Принцип действия измерителей скорости водного потока Посейдон-1 основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, значение которого пропорционально скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода.
Индуктор (электромагнит) внутри немагнитного диэлектрического обтекателя преобразователя создает магнитное поле, а электроды на его внешней поверхности воспринимают разность потенциалов, возникающую при движении воды в магнитном поле. К электродам подключен электронный модуль, расположенный внутри металлического корпуса преобразователя, с помощью которого определяются усредненные за односекундный интервал значения скорости водного потока.
Измерители скорости водного потока Посейдон-1 состоят из преобразователя скорости УИ1-1, который при помощи кабеля связи в зависимости от вида исполнения подключается либо к электронному блоку ИС1 -1, производящему обработку поступающих от преобразователя скорости значений скорости водного потока и отображение их на дисплее в единицах измеряемой величины (исполнение 1), либо к электронному блоку УС1-1, производящему обработку поступающих от преобразователя скорости значений скорости водного потока и беспроводную передачу измеренной и обработанной информации по каналу Bluetooth на смартфон, который в свою очередь обеспечивает отображение значений скорости водного потока на дисплее в единицах измеряемой величины (исполнение 2). Преобразователь скорости оснащен съемным держателем для установки на штангу диаметром от 25 до 28 мм. При измерениях в условиях быстрых течений, а также во всех случаях, когда в процессе измерений требуется ориентация измерителей скорости вдоль потока, рекомендуется устанавливать стабилизатор направления.
Производится пломбирование, препятствующее несанкционированному доступу к элементам конструкции, электронному модулю и ПО электронного блока

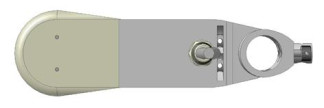

Общий вид измерителей скорости водного потока Посейдон-1, места пломбирования и таблички (шильдики) показаны на рисунке 1.
Электронный блок ИС1-1 (исполнение 1)
Место пломбирования
Электронный блок УС1-1 (исполнение 2)
Табличка на задней стенке корпуса ИС1-1 (исполнение 1)
Табличка на нижней стенке корпуса УС 1-1 (исполнение 2)
Рисунок 1 - Общий вид измерителей скорости водного потока Посейдон-1, таблички и места пломбирования
Измерители скорости имеют встроенное и автономное программное обеспечение (далее -ПО). Встроенное ПО устанавливается в энергонезависимую память электронного блока и преобразователя скорости. В функции встроенного ПО входит управление индуктором, сбор и обработка информации, вычисление скорости водного потока, хранение результатов во внутренней памяти, формирование выходных сигналов, соответствующих измеренным (вычисленным) значениям.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значения | |
| ПО преобразователя | ПО электронного блока | |
| Наименование ПО | VDM | VIV |
| Номер версии (идентификационный номер) ПО | 1.0.01 | 1.0.xx |
| Цифровой идентификатор ПО | E475 | 2FDE |
| Алгоритм расчёта контрольных сумм | CRC-16 | CRC-16 |
| Примечания: 1) Обозначение «хх» в записи номера версии означает диапазон значений от 00 до 99. 2) Цифровой идентификатор ПО электронного блока указан для версии 1.0.00. | ||
Нормирование метрологических характеристик измерителя проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителя.
| Наименование характеристики | Значение |
| Диапазон измерений скорости водного потока, м/с | от 0,01 до 5,00 |
| Пределы допускаемой относительной погрешности при измерении скорости v, %, где v - скорость водного потока, м/с | ± 0,01 + 0,0004-^5-lj -100 |
| Таблица 3 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Параметры измеряемой среды: - температура измеряемой среды, °С - удельная электропроводность воды, мкСм/см, не менее - максимальное избыточное давление, Мпа | от +1 до +70 20,0 0,981 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -40 до +60 от 84 до 106,7 от 30 до 80 |
| Масса, кг, не более - преобразователь скорости с кабелем связи длиной 6 м - электронный блок с аккумулятором - исполнение 1 - исполнение 2 | 1,3 0,9 0,6 |
| Габаритные размеры (длина; ширина; высота), мм, не более - преобразователь скорости - электронный блок - исполнение 1 - исполнение 2 | 240; 70; 45 183; 135;57 142; 65; 55 |
| Напряжение питания постоянного тока, В - от встроенного аккумулятора - от внешнего источника | от 5,8 до 8,4 от 5,8 до 14 |
| Потребляемая мощность, Вт, не более - в режимах измерения скорости: - исполнение 1 - исполнение 2 - при зарядке аккумулятора | 2, 1 1,4 40 |
| Средняя наработка до отказа, ч, не менее | 41000 |
| Средний срок службы, лет | 10 |
наносится на эксплуатационную документацию типографским способом и на электронный блок измерителей скорости в виде наклейки.
Таблица 4 - Комплектность измерителей скорости
| Наименование | Обозначение | Кол-во | Примечание |
| Измеритель скорости водного потока Посейдон-1 | МДРП.402135.000 | 1экз. | исполнение согласно заказу |
| Диск с ПО для смартфона | МДРП.402135.000 ПО | 1 диск | только для исполнения 2 |
| Паспорт | МДРП.402135.000 ПС | 1 экз. | |
| Руководство по эксплуатации | МДРП.402135.000 РЭ | 1 экз. | |
| Методика поверки | МП 2550-0371-2020 | 1 экз. |
осуществляется по МП 2550-0371-2020 «ГСИ. Измерители скорости водного потока Посейдон-1. Методика поверки», утвержденной ФГУП «ВНИИМ им. Д.И. Менделеева» 15.06. 2020 г.
Основное средство поверки: Государственный эталон средней скорости водного потока в диапазоне значений от 0,01 до 5,00 м/с согласно ГГИ 52.08.45-2019 «Локальная поверочная схема для средств измерений средней скорости водного потока в диапазоне значений от 0,01 до 5,00 м/с», регистрационный № эталона в реестре Федерального информационного фонда 3.1.БКГ.0014.2019.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт.
приведены в эксплуатационном документе.
МДРП.402135.000 ТУ Измерители скорости водного потока Посейдон-1. Технические условия
Приказ Минприроды России от 19.10.2015 № 436 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
