Устройства автоматизации поверки ИМ 02, 54709-13

Назначение

Устройства автоматизации поверки ИМ 02 (далее - устройства) предназначены для воспроизведения электрического сопротивления и напряжения постоянного тока, а также для измерения силы постоянного тока при проведении поверки функциональных модулей Ш 78 и Ш 79.

Описание

Принцип работы устройства в режимах:

-    воспроизведения дискретных значений электрического сопротивления в диапазоне от 35,94 до 141,88 Ом заключается в переключении встроенных в устройство параллельно соединенных прецизионных резисторов классов точности 0,001 % и 0,005 % с помощью программно управляемого встроенным в устройство компьютером шестнадцатиэлементного контактного переключателя;

-    воспроизведения дискретных значений напряжения постоянного тока в диапазоне от 0 до 33 мВ реализуется подачей на выходные разъемы устройства постоянного напряжения от встроенного в устройство программно управляемого высокоточного источника через делитель напряжения, составленный из двух резисторов класса точности 0,005 %;

-    измерение силы постоянного тока в диапазоне от 0 до 5 мА выполняется за счет измерения падения напряжения на встроенных в устройство резисторах класса точности

0,005 %.

Конструктивно устройство выполнено переносным в пластмассовом водонепроницаемом кейсе фирмы "Peli", в котором расположено собственно устройство и управляющий мобильный компьютер. На верхней панели расположен выключатель питания, индикаторные светодиоды, клеммы и подгоночные резисторы для осуществления настройки и поверки устройства, а также оснащенные предохранительными защелками разъемы обмена сигналами с поверяемыми модулями Ш 78 и Ш 79.

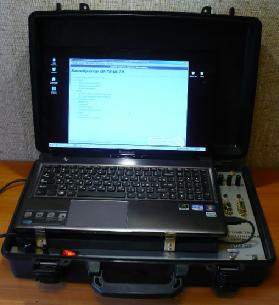

На рисунке 1 показан внешний вид устройства автоматизации поверки ИМ 02.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Таблица 1

ПО "Калибратор Ш 78/Ш 79", предназначенное для автоматизированной поверки функциональных блоков Ш 78, Ш 79, не влияет на метрологические характеристики средства измерений.

Программная защита от несанкционированного изменения ПО реализована на основе пароля. Механическая защита от несанкционированного доступа выполняется установкой разрушаемых шильд-наклеек между разборными частями корпуса.

Уровень защиты - "С" по МИ 3286-2010.

Технические характеристики

Диапазон воспроизведения электрического сопротивления, Ом. от 35,94 до 141,88 Пределы допускаемой относительной погрешности воспроизведения

электрического сопротивления, %.................................................± 0,05

Диапазон воспроизведения напряжения постоянного тока, мВ............от 0 до 33

Пределы допускаемой приведенной погрешности воспроизведения

напряжения постоянного тока, %.................................................± 0,025

Диапазон измерений силы постоянного тока, мА.............................от 0 до 5

Пределы допускаемой приведённой погрешности измерений силы

постоянного тока, %..................................................................± 0,025

Потребляемая мощность, В А, не более....................................................50

Время непрерывной работы устройства, ч...........................................8

Питание устройства осуществляется от сети (230 ± 23) В, 50 Гц.

Габаритные размеры (длина х ширина х высота), мм:.........................494 х 354 х119

Масса, кг, не более.................................................................................................. 8

Средний срок службы, лет.................................................................8

Вероятность безотказной работы за время 10000 ч................................0,90

Рабочие условия эксплуатации устройства

-    диапазон температуры окружающего воздуха, °С..........................от 15 до 25

-    относительная влажность воздуха, %............................................до 80

-    атмосферное давление, кПа......................................................от 84 до 106

Примечание: нормирующим значением при определении приведенной погрешности является разность верхнего и нижнего пределов диапазона измерения силы постоянного тока, воспроизведения напряжения постоянного тока и сопротивления.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель устройства методом шелкографии или гравировкой и на титульный лист эксплуатационной документации - типографским способом.

Комплектность

В комплект поставки входит:

- устройство автоматизации поверки ИМ 02;

-    комплект соединительных кабелей;

-    программное обеспечение (на СD диске);

-    руководство по эксплуатации, паспорт;

-    руководство пользователя ПО "Калибратор Ш 78/Ш 79, версия 1.2";

-    методика поверки МП2064-0078-2013.

Поверка

осуществляется по документу МП 2064-0078-2013 "Устройства автоматизации поверки ИМ 02. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" в июле 2013 г.

Перечень основных средств поверки:

-    калибратор универсальный Н4-7,

воспроизведение силы постоянного тока, диапазон от 0 до 20 мА, ± (0,004%Ix+ 0,0004%1п)

-    мультиметр В7-64/1,

измерение напряжения постоянного тока, от 0 до 500 мВ, ± (4010-6их ± 3 ед.м.р.); измерение сопротивления от 0 до 1,99999 кОм, ± (100 10-бЯх ± 3 ед.м.р.)

Сведения о методах измерений

приведены в документе " Устройства автоматизации поверки ИМ 02. Руководство по эксплуатации".

Нормативные и технические документы, устанавливающие требования к устройствам автоматизированной поверки ИМ 02

1.    ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

2.    ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 10-16 .30 А.

3.    ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.

3.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин.

Общие технические условия.

4.    Техническая документация ООО "Витэк - Автоматика", г. С.-Петербург.

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
