Назначение
Преобразователи линейных перемещений фотоэлектрические ЛИР-14, ЛИР-15, ЛИР-17, ЛИР-19А, ЛИР-ДА13Б (далее - преобразователи) предназначены для измерения размера перемещений в измерительных системах, системах позиционирования, системах управления скоростью перемещения и т. д.
Преобразователи могут быть использованы в качестве цифровых измерительных головок.
Описание
Преобразователь состоит из корпуса, внутри которого установлены фотоэлектрический считывающий узел, состоящий из пяти полупроводниковых излучающих диодов и пяти фотоприемников, и две растровые пластины, одна из которых связана со штоком, выступающим за пределы корпуса и служащим для контакта с контролируемым объектом. Из корпуса выступает кабель, имеющий разъем для связи с источником электрического питания и внешним отсчетным устройством, предназначенным для отображения информации о величине и направлении перемещений. Для пыле- и влагозащитного исполнения преобразователя шток снабжен защитой в виде гофры.
Принцип действия преобразователя основан на модуляции потока оптического излучения двумя растровыми пластинами, одна из которых перемещается относительно другой под действием штока. При перемещении пластины формируются электрические импульсы прямоугольной формы, число которых пропорционально перемещению.
Преобразователь ЛИР-ДА13Б определяет координату положения штока в пределах диапазона измерений перемещений сразу после включения питания.
В зависимости от точности использованных растровых пластин и подшипниковых направляющих, преобразователи выпускаются двух классов точности: А и В. Преобразователь ЛИР-ДА13Б изготавливается только класса точности В.
Преобразователь модели ЛИР-19А изготавливается конструктивно в исполнениях 1 и 2: выходной кабель расположен в торце корпуса преобразователя либо сбоку корпуса.

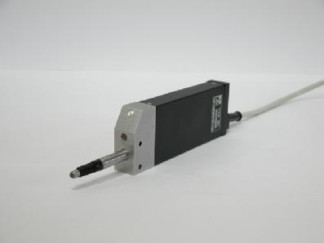

На рисунке 1 показан внешний вид преобразователя ЛИР-14 с гофром на штоке, на рисунке 2 - внешний вид преобразователя ЛИР-15, на рисунке 3 - внешний вид преобразователя ЛИР-17, на рисунке 4 - внешний вид преобразователя ЛИР-19А в исполнении 1, на рисунке 5 - внешний вид преобразователя ЛИР-ДА13Б.
| Название характеристики | ЛИР-14 | ЛИР-15 | ЛИР-17 | ЛИР-19А | ЛИР- ДА13Б |
| Диапазоны измерений перемещений, мм - без защиты штока - с защитой штока | от 0 до 20 от 0 до10 | от 0 до 20 от 0 до10 | от 0 до 40 | от 0 до15 от 0 до 10 | от 0 до 10 |
| Пределы допускаемой основной абсолютной погрешности измерений перемещений, мкм класс А класс В | ±0,5 ±1,0 | ±0,5 ±1,0 | ±1,0 ±2,0 | ±0,3 ±0,5 | ±1,5 |
| Дополнительная погрешность измерений перемещений, вызванная изменением температуры окружающего воздуха в диапазоне рабочих температур, мкм / °С | 0,6 ± 0,2 |
| Измерительное усилие, Н | 1,2 0,7 2,0 |
| Допускаемое радиальное усилие на наконечнике штока, Н | 0,3 |
| Напряжение питания, В | 5,0 ± 0,3 |
| Наработка на отказ не менее, ч | 14900 |
| Среднее время восстановления не более, ч | 2 |
| Установленный срок службы при замене комплектующих с меньшим сроком службы не менее, лет | 14 |
| Г абаритные размеры корпуса со штоком (длина х ширина х толщина), мм - без защиты штока - с защитой штока | х 45 х * £ о" l'' 71 61 -н * -ч * | 154,2х45х х19,4 151х45х х19,4 | 225,7х45х х19,4 | 107х019 (исп. 1) 105х019 (исп. 2) 109,5х019 (исп. 1) 107,5х019 (исп. 2) | 90х45х23 |
| Масса (без кабеля), кг | 0,2 | 0,18 | 0,25 | 0,1 | 0,3 |
| Рабочие условия эксплуатации: | |
| -температура окружающего воздуха, °С | от 10 до 40 от 0 до 40 |
| -относительная влажность воздуха при температуре до 35 °С без конденсации влаги не более, % | 80 |
| -атмосферное давление, кПа | от 84 до 106,7 |
| Степень защиты по ГОСТ 14254-96 - без защиты штока - с защитой штока | IP50 IP65 | IP50 IP65 | IP50 | IP50 IP65 | IP50 |
Знак утверждения типа
Знак утверждения типа наносится на корпус преобразователя методом наклейки и на титульный лист паспорта типографским способом.
Комплектность
| Наименование | Количество |
| Преобразователь | 1 * |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
| Руководство по эксплуатации | * * з. |
* - тип преобразователя и количество определяются при заказе потребителем;
** - руководство по эксплуатации поставляется по заказу.
Поверка
осуществляется по документу МП 54714-13 «Преобразователи линейных перемещений фотоэлектрические ЛИР-14, ЛИР-15, ЛИР-17, ЛИР-19А, ЛИР-ДА13Б. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2013 г. и включенному в комплект поставки.
Основные средства поверки: прибор универсальный для измерений длины DMS 1000. Диапазон измерений от 0 до 100 мм, погрешность ±(0,2+L/1000) мкм.
Сведения о методах измерений
Сведения о методах измерений приведены в документе «Преобразователи линейных перемещений фотоэлектрические ЛИР-14, ЛИР-15, ЛИР-17, ЛИР-19А, ЛИР-ДА13Б. Руководство по эксплуатации» ЛИР-15.000РЭ (ВЕРУ.401166.002РЭ).
Нормативные и технические документы, устанавливающие требования к преобразователям линейных перемещений фотоэлектрическим ЛИР-14, ЛИР-15, ЛИР-17, ЛИР-19А, ЛИР-ДА13Б
Технические условия «Преобразователи линейных перемещений фотоэлектрические ЛИР-14, ЛИР-15, ЛИР-17, ЛИР-19А, ЛИР-ДА13Б» ЛИР-15.000ТУ (ВЕРУ.401166.002ТУ).
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
