Системы детектирования превышения скорости Guardian, 54715-13

Назначение

Системы детектирования превышения скорости Guardian (далее - системы Guardian) предназначены для измерения частоты вращения вала турбины и инициализации команды на останов турбины при превышении допустимой частоты вращения.

Описание

Системы Guardian могут применяться в газовой и нефтяной промышленности, электроэнергетике, газо-, нефте- и продуктопроводах, газораспределительных системах управления турбинами, турбо-компрессорными агрегатами, турбо-генераторными установками для контроля, регулирования и управления турбинами, компрессорами и другими турбоагрегатами в качестве электронного компонента защиты турбин по частоте вращения.

Принцип действия систем заключается в следующем. Системы Guardian измеряют частоту вращения путем декодирования частотных сигналов от трех магнитных датчиков, установленных вблизи от звёздочки (индуктора) на роторе турбины. Когда при вращении вала мимо датчика проходит зубец звёздочки, датчик формирует импульсный сигнал формы, близкой к синусоидальной, с частотой, пропорциональной частоте вращения вала турбины, и передает его в систему, в которой измеряется частота электромагнитных импульсов и преобразуется в значение частоты вращения вала (об/мин).

Системы состоят из:

-    трех идентичных модулей частоты вращения, каждый из которых измеряет и преобразует частотный сигнал от пассивного или активного датчика частоты вращения с индикацией преобразованного значения или текущего значения уставки,

-    контролирующего модуля, который непрерывно проверяет работу трех модулей частоты вращения и является основным интерфейсом пользователя при конфигурировании системы,

-    двух модулей резервированного питания,

-    платы реле, на которой находятся два реле защиты (Trip 1, Trip 2) и реле предупреждения (ALARM). Реле защиты (Trip 1, Trip 2) сконфигурированы для работы в условиях резервирования с тремя модулями частоты вращения по схеме выбора “два из трех”, каждое реле имеет по две группы переключающихся контактов.

К системам может подключаться- операторская станция управления (на базе персонального компьютера) для архивирования данных.

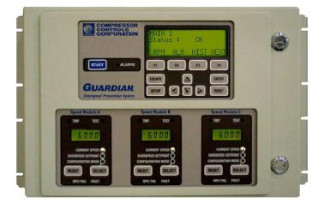

Фото общего вида систем показано на рисунке 1.

Контролирующий модуль обеспечивает

-    отображение измеренного значения частоты вращения вала турбины (на верхнем дисплее систем на рис. 1),

-    связь с операторской станцией управления по протоколу Modbus;

-    изменение конфигурационных параметров настройки системы. В качестве интерфейса оператора предусмотрен четырехстрочный (двадцать символов в строке) цифробуквенный дисплей. Режим тестирования позволяет проводить тестирование каждого модуля частоты вращения, в том числе и проверку реле схемы выбора «два из трех». Отказ контролирующего модуля не сказывается на нормальной работе системы. На панели управления и индикации контролирующего модуля располагаются жидкокристаллические дисплеи для отображения информации, диодные индикаторы для сигнализации, а также клавиатура.

Системы Guardian, помимо измерительной функции, выполняют:

-    обнаружение превышения частоты вращения над установленным значением и изменение состояния выходных реле в течение 40 мс;

-    инициирование предупредительного сигнала при превышении частоты вращения над установленным значением, обнаруженном любым каналом;

-    инициирование аварийного останова агрегата при превышении частоты вращения над установленным значением, обнаруженном двумя каналами из трех.

Отказ датчика частоты вращения, блока питания или логического устройства в двух каналах из трех вызывает инициирование аварийного останова агрегата. В тоже время платы реле не могут быть заменены при работе турбины.

Системы работают с двумя типами магнитных датчиков частоты вращения -пассивными двухпроводными и активными трехпроводными с характеристиками согласно таблице 3.

Системы Guardian выполнены в металлическом корпусе, имеющем спереди дверцу для доступа к аппаратуре. Дверца закрывается маслонепроницаемыми фиксаторами, имеющими щелевое углубление и поворачивающимися на четверть оборота. Корпус соответствует классу IP 65 (NEMA 4). Установочные уголки обеспечивают установку корпуса в 19-дюймовом каркасе и могут быть передвинуты для установки корпуса на стене.

Программное обеспечение

Программное обеспечение (ПО) систем состоит из двух частей - встроенного программного обеспечения (ВПО) модулей частоты вращения (Speed Module software) и ВПО контролирующего модуля (Supervisor Module software). Идентификационные данные ВПО приведены в таблице 1.

ВПО является метрологически значимым, оно устанавливается в энергонезависимую память модулей в производственном цикле на заводе-изготовителе. Метрологические характеристики систем нормированы с учетом ВПО.

В процессе эксплуатации доступ к ВПО отсутствует, уровень его защиты от несанкционированного доступа - «А» по МИ 3286-2010.

ВПО реализует следующие функции:

-    измерение частоты вращения турбины и сигнализация о превышении значения

уставки;

-    инициирование аварийного останова турбины при превышении частоты вращения над установленным значением, обнаруженном двумя каналами из трех;

-    выдачу предупреждения при достижении заданной скорости изменения частоты вращения турбины либо при отказе какого-либо из элементов системы.

ВПО используется для отображения и изменения настроечных параметров со встроенной операторской панели. Изменение конфигурационных параметров разрешено производить пользователям, имеющим соответствующий уровень доступа.

Таблица 1 - Идентификационные данные ВПО систем

Технические характеристики

Метрологические и технические характеристики систем приведены в таблице 2.

Таблица 2

Примечания к таблице 2 -

f- частота электрического сигнала, Гц;

z - число зубцов звездочки ( задается для систем от 10 до 120).

** В режиме измерений и срабатывания по уставке.

*** Разрешающая способность по дисплею ±1 об/мин.

Технические характеристики магнитных датчиков частоты вращения и уровни чувствительности по входам системы указаны в таблице 3.

Таблица 3

Рабочие условия применения систем Guardian

от минус 20 до плюс 65 °С от 10 до 90% без конденсации; от минус 30 до плюс 80 °С; от 5 до 95% без конденсации

от 85 до 265 В, частотой от 47 до 63 Г ц; от 18 до 32 В.

0,4 A при 32 В пост. тока;

0,12 A при 258 В перем. тока.

482,6х304,8х147,3

11,3

-    температура окружающего воздуха

-    относительная влажность Температура хранения и транспортирования

Напряжение питания Напряжение переменного тока (резервированное)

от источника постоянного напряжения Потребляемая мощность, В-А, не более

Габаритные размеры систем, мм, не более Масса систем, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на корпус систем методом наклейки и эксплуатационную документацию типографским способом.

Комплектность

В комплект поставки входят:

-    система;

-    комплект технической документации;

-    методика поверки.

Поверка

осуществляется по документу МП 54715-13 «Системы детектирования превышения скорости Guardian. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г.

Основное поверочное оборудование:

-    генератор сигналов произвольной формы 33210А, пределы допускаемой относительной погрешности ± 2-10-5 установленного значения частоты в режиме генерации синусоидального и импульсного сигнала в диапазоне от 40 до 125000 Гц.

Сведения о методах измерений

Методы измерений изложены в документе «Система детектирования превышения скорости Guardian. Руководство UM8404 (1.7.0)».

Нормативные и технические документы, устанавливающие требования к системам детектирования превышения скорости Guardian

ГОСТ Р МЭК 61508-2-2007. Функциональная безопасность систем электрических, электронных, программируемых электронных, связанных с безопасностью, ч. 2. Требования к системам;

техническая документация фирмы-изготовителя.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
