| Номер в госреестре | 54718-13 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | GeoMax ZOOM80 1'' |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные GeoMax ZOOM8O 1" предназначены для измерения расстояний, горизонтальных и вертикальных углов.
Тахеометры электронные GeoMax ZOOM8O 1" - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Тахеометры электронные GeoMax ZOOM8O 1" выпускаются в следующих модификациях: GeoMax ZOOM80S 1" и GeoMax ZOOM80R 1". Выпускаемые модификации оснащены сервоприводом и имеют автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме (только для GeoMax ZOOM80R 1").

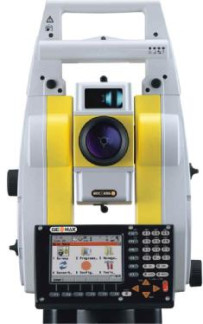

Конструктивно тахеометры электронные GeoMax ZOOM80 1" выполнены единым блоком. На передней панели расположен цветной сенсорный жидко-кристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, слот для подключения карты памяти Compact Flesh и рычажки управления сервоприводом для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти Compact Flesh и впоследствии могут быть переданы на внешние устройства. Также тахеометры электронные GeoMax ZOOM80 1" оснащены портом RS232 для подключения к персональному компьютеру.
Пломбирование крепёжных винтов корпуса тахеометров электронных GeoMax ZOOM80 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
I
Встроенное программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| GeoMax ZOOM80 | ZOOM80.fw | 1.50 | 08383F50 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Модификация | GeoMax ZOOM80S 1" GeoMax ZOOM80R 1" |
| Увеличение зрительной трубы, крат, не менее: | 30 |
| Диаметр входного зрачка, мм: | 40 |
| Угловое поле зрения зрительной трубы, ... ° ...', не менее: | 1 30 |
| Наименьшее расстояние визирования, м, не более: | 1,7 |
| Цена деления установочных уровней: - круглого, ...'/ мм | 6/2 |
| Диапазон компенсации компенсатора, , не менее: | ±4 |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более: | ±0,5 |
| Пределы допускаемой погрешности лазерного центрира, мм, не более: | 1,5 |
| Диапазон измерений: - углов, ...°: - расстояний, м, не менее: - отражательный режим - отражательный режим на отражающую плёнку* - диффузный режим** | 0 - 360 1,5 - 3500 1.5 - 250 1.5 - 1000 |
| Дискретность отсчитывания измерений: - углов, . ": - расстояний, мм: | 0,1 0,1 |
| Допускаемая СКП измерений углов, . ": | 1 |
| Допускаемая СКП измерений расстояний, мм: - отражательный режим - отражательный режим на отражающую плёнку - диффузный режим | ±(1+1,5x10-6xD) ±(5+2x10-6xD) ±(2+2x10-6xD)*** ±(4+2x10-6xD)**** где D - измеряемое расстояние, мм |
| Объем внутренней памяти, Мбайт: | 256 |
| Источник электропитания, В - Ач: Li-Ion аккумулятор | 7,4 - 4,4 |
| Диапазон рабочих температур, °С: | -20...+50 |
| Габаритные размеры (Д х Ш х В), мм, не более: | 203 x 226 x 328 |
| Масса, без трегера и батареи, не более: | 5,5 |
* - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007;
** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007;
*** - на расстоянии до 500 м;
**** - на расстоянии свыше 500 м.
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Аккумуляторная батарея ZBA400 | 1 |
| Радиоручка ZRT81 | 1 |
| Зарядное устройство ZCH-201 | 1 |
| Трегер ZTR101 | 1 |
| Отражательная призма 360° GRZ4 | 1 |
| Телескопическая вешка ZPT101 | 1 |
| Карта памяти Compact Flesh (256MB) | 1 |
| Контроллер Getac PS236E | 1 |
| Радио кеп для контроллера Getac PS236E | 1 |
| Веха | 1 |
| Крепление контроллера на веху | 1 |
| Стилус | |
| Набор инструментов для юстировки | 1 |
| Защитный чехол от дождя | 1 |
| Транспортировочный футляр | 1 |
| Компакт-диск с ПО | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе: «Тахеометры электронные GeoMax ZOOM80 1". Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным GeoMax ZOOM8OS 1"
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения».
4 Техническая документация «GeoMax AG», Швейцария.
- осуществление геодезической и картографической деятельности.
