| Номер в госреестре | 54721-13 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОЛ-СВЭЛ-10М |
| Изготовитель | ООО "СВЭЛ - Измерительные трансформаторы", г.Екатеринбург |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОЛ-СВЭЛ-10М Назначение средства измерений
Трансформаторы тока ТОЛ-СВЭЛ-10М предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения 10 кВ.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока ТОЛ-СВЭЛ-10М устанавливаются в комплектные распределительные устройства (КРУ) и другие электроустановки класса напряжения 10 кВ и являются комплектующими изделиями.
По принципу конструкции - опорные, с литой изоляцией, одноступенчатые, с несколькими вторичными обмотками, с одним или несколькими коэффициентами трансформации.

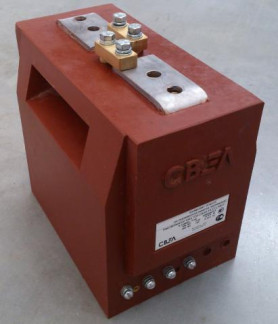

Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Вторичные обмотки намотаны на отдельных магнитопроводах.
Трансформаторы имеют ряд конструктивных исполнений, отличающихся метрологическими и техническими характеристиками.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов М12.
Трансформаторы конструктивного исполнения «14 - 19» справа и слева от контактных площадок имеют изоляционные перегородки (барьеры), увеличивающие расстояния для поверхностных токов утечки.
Выводы вторичных обмоток трансформаторов выполнены в виде винтов М6 и расположены в контактной коробке, закрепленной в нижней части трансформатора и закрываемой съемной изоляционной пломбируемой крышкой.
На опорной поверхности трансформаторов имеются втулки с резьбой М12, предназначенные для крепления трансформатора в ячейке комплектного распределительного устройства или на месте установки.
Маркировка выводов первичной и вторичных обмоток - рельефная, выполняется эпоксидным компаундом при заливке трансформатора в форму.
На трансформаторах имеется табличка технических данных с предупреждающей надписью об опасном напряжении на разомкнутых вторичных обмотках.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150-69.
Рабочее положение трансформаторов в пространстве - любое.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | ТОЛ-СВЭЛ-10М-11 (12-16) | ||
| Номер конструктивного исполнения | |||
| 11; 14 | 12; 15 | 13; 16 | |
| Номинальное напряжение трансформатора, кВ | 10;11* | ||
| Наибольшее рабочее напряжение, кВ | 12 | ||
| Номинальный первичный ток, А | 5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500; 2000; 2500; 3000 | ||
| Номинальный вторичный ток, А | 1; 5 | ||
| Количество вторичных обмоток | 2 | 3 | 4 |
| Номинальная вторичная нагрузка - обмотки для измерений и учета при cos ф = 1, В-А при cos ф = 0,8, В-А - обмотки для защиты: при cos ф = 0,8, В-А | 1; 2; 2,5; 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50 | ||
| Класс точности: - обмотки для измерений и учета; - обмотки для защиты | 0,2S; 0,5S; 0,2; 0,5; 1; 3 5Р; 10Р | ||
| Наименование параметра | ТОЛ-СВЭЛ-10М-11 (12-16) |
| Номер конструктивного исполнения | |
| 11;14 12; 15 13; 16 | |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 30 |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | от 2 до 30 |
| Номинальная частота, Г ц | 50; 60* |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ2 и Т2 в диапазоне рабочих температур до плюс 55 °С |
Таблица 2 - Метрологические и технические характеристики (продолжение)
| Наименование параметра | ТОЛ-СВЭЛ-10М-17 (18; 19) | |
| Номер конструктивного исполнения | ||
| 17 | 18; 19 | |
| Номинальное напряжение трансформатора, кВ | 10;11* | |
| Наибольшее рабочее напряжение, кВ | 12 | |
| Номинальный первичный ток, А | 5/10; 10/20; 15/30; 20/40; 40/80; 50/100; 75/150; 100/200; 150/300; 200/400; 300/600; 400/800 | 40/80; 50/100; 75/150; 100/200; 150/300; 200/400; 300/600; 400/800 |
| Номинальный вторичный ток, А | 1; 5 | |
| Количество вторичных обмоток | 2 | |
| Номинальная вторичная нагрузка - обмотки для измерений и учета при cos ф = 1, В-А при cos ф = 0,8, В-А - обмотки для защиты: при cos ф = 0,8, В-А | 1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50 3; 5; 10; 15; 20; 25; 30; 50 | |
| Класс точности: - обмотки для измерений и учета; - обмотки для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3 5Р;10Р | |
| Номинальная предельная кратность вторичных обмоток для защиты, Кном | от 2 до 30 | |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | от 2 до 30 | |
| Номинальная частота, Г ц | 50; 60* | |
Примечания:
1. * Для трансформаторов, предназначенных для поставок на экспорт.
2. Значение вторичных нагрузок, вторичного тока, предельной кратности вторичной обмотки для защиты, коэффициента безопасности приборов вторичной обмотки для измерений, количество вторичных обмоток, классы точности уточняются в заказе.
3. Трансформаторы могут изготавливаться с выводами вторичных обмоток из гибкого многожильного провода. Длина выводов вторичных обмоток оговаривается в заказе.
| Параметр | Значение | Примечание |
| Г абаритные размеры, мм | 270x148x224 | |
| 270x148x245 | Модификации с переключением коэффициента трансформации первичной обмотки | |
| 270x148x258 | Модификации с изоляционными перегородками (барьерами) | |
| 350x148x224 | Исполнения 13, 16 | |
| Масса, кг | От 19 до 36 |
Знак утверждения типа наносят на табличку технических данных трансформатора анодно-окисным металлофотографическим методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
В комплект поставки входит:
| Трансформатор, шт. | - 1 |
| Детали для пломбирования (комплект), шт. | - 1* |
| Детали для переключения (комплект) шт. | - 1** |
| Крепеж, шт.: | |
| винт М6 | - 4; 6***; 8**** |
| шайба 6 | - 4; 6***; 8**** |
| шайба 6.65Г | - 4; 6***; 8**** |
| Паспорт, экз. | - 1 |
| Руководство по эксплуатации, экз. | - 1 |
Примечания:
1. При поставке партии трансформаторов в один адрес по согласованию с заказчиком общее количество экземпляров РЭ может быть уменьшено.
2. Крепеж на первичных выводах поставляется только по требованию потребителя.
3. * - По количеству обмоток для измерения.
4. ** - Для исполнений Т0Л-СВЭЛ-10М-17 (18-19).
5. *** - Для исполнений Т0Л-СВЭЛ-10М-12 (15).
6. **** - Для исполнений Т0Л-СВЭЛ-10М-13 (16).
7. Для трансформаторов с гибкими вторичными выводами детали для пломбирования и крепеж в комплект поставки трансформатора не входят.
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,01); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОЛ-СВЭЛ-10М
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. 0ЭТ.591.016 ТУ Трансформаторы тока ТОЛ-СВЭЛ-10М. Технические условия.
- «осуществление торговли и товарообменных операций. »;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
