Микроскоп измерительный Nikon MM-800/LM, 54731-13

Назначение

Микроскоп измерительный Nikon MM-800/LM (далее - микроскоп) предназначен для измерений линейных размеров и анализа изображения объектов.

Описание

Микроскоп измерительный Nikon MM-800/LM представляет собой стационарную автоматизированную многофункциональную оптическую измерительную систему.

Система состоит из основания (станины), на котором смонтирован предметный стол с электронным микрометром, цифрового индикатора, оптической головы, модуля автофокусировки U-AF, Эпи-осветителя отраженного света LV-UEPI FA, цифровой видеокамеры Nikon, программного обеспечения (ПО) «E-MAX».

Оптическая голова состоит из окуляра и револьверной головки с объективами. Оптическая голова перемещается по направляющим вверх и вниз, что позволяет фокусировать изображение поверхности измеряемого изделия. Стол освещается специальной лампой через микроскоп и может перемещаться с помощью микровинта в продольном и поперечном направлении.

Принцип действия микроскопа Nikon MM-800/LM заключается в оптическом увеличении измеряемого объекта, установленного на предметном столе. Измерение объекта осуществляется перемещением стола по оси X и Y посредством последовательного совмещения края контура измеряемого изделия. Перемещение стола контролируется наблюдателем через окуляр микроскопа, имеющий визирные метки или по увеличенному изображению объекта на экране монитора. Отображение величины размера объекта (соответствующего перемещения предметного стола) производится на индикаторе микроскопа и экране монитора посредством специального ПО. При необходимости увеличенное изображение изделия и результаты измерений сохраняются на диске ПЭВМ или электронном носителе.

Режимы работы микроскопа устанавливаются пользователем с помощью органов управления или ПО управляющей ПЭВМ.

Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно.

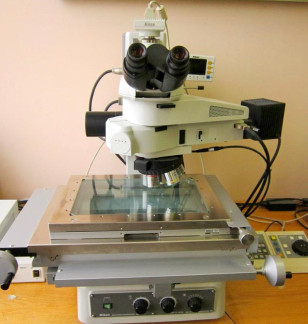

Внешний вид микроскопа приведен на рисунках 1 - 2.

Программное обеспечение

Программное обеспечение (ПО) «Е-MAX» является специализированным ПО микроскопа.

ПО «E-MAX» предназначено для управления и обеспечения полной интеграции периферийных устройств микроскопа, составления измерительных программ и обработки результатов измерений. ПО «E-MAX» не может быть использовано отдельно от микроскопа.

Влияние метрологически значимой части ПО на метрологические характеристики микроскопа не выходит за пределы согласованного допуска.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Метрологически значимая часть ПО микроскопа и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Основные метрологические и технические характеристики микроскопа приведены в таблице 2.

Таблица 2

Сведения о документе на методику поверки

Нет.

Знак утверждения типа

наносится на лицевую панель блока измерительного в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Комплект поставки включает:

-    микроскоп измерительный Nikon MM-800/LM - 1 шт.;

-    комплект эксплуатационной документации (Микроскоп измерительный Nikon MM-800/LM. Руководство по эксплуатации) - 1 комплект;

-    одиночный комплект ЗИП;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 54731-13 «Инструкция. Микроскоп измерительный Nikon MM-800/LM. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 24.06.2013 г.

Основные средства поверки:

-    набор мер длины концевых плоскопараллельных по ГОСТ 9038-90.

Сведения о методах измерений

Микроскоп измерительный Nikon MM-800/LM. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к микроскопу измерительному Nikon MM-800/LM

Микроскоп измерительный Nikon MM-800/LM. Руководство по эксплуатации.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
