| Номер в госреестре | 54734-13 |
| Наименование СИ | Радиометры-дозиметры |
| Обозначение типа СИ | РКС-01-СОЛО |
| Изготовитель | ТОО "СОЛО ЛТД", Казахстан, г.Алматы |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Радиометры-дозиметры «РКС-01-СОЛО» (далее по тексту - дозиметры) предназначены для измерения:
- мощности эквивалентной дозы гамма-, нейтронного, непрерывного и импульсного рентгеновского излучения;
- эквивалентной дозы гамма-, нейтронного, непрерывного и импульсного рентгеновского излучения;
- плотности потока альфа-частиц;
- плотности потока бета-частиц;
- значения потока альфа- и бета-частиц.
Принцип действия дозиметров основан на использовании методов радиометрии с помощью полупроводниковых или сцинтилляционных детекторов. Выравнивание нелинейности энергетической зависимости чувствительности сцинтилляторов осуществляется с помощью аналого-цифрового преобразователя. Измерение нейтронного излучения производится с помощью газоразрядного детектора.
Дозиметры состоят из пульта управления и нескольких сменных блоков детектирования. Блоки детектирования альфа- и бета-частиц, а также гамма- и рентгеновского излучения, объединены в одном корпусе.
Управление всеми режимами работы дозиметров осуществляется микроконтроллером. Имеется память для записи трёх тысяч данных измерений, часы реального времени. Информация выводится на жидкокристаллический индикатор (ЖКИ), предусмотрена световая, звуковая сигнализация и возможность передачи данных на компьютер.
Питание дозиметров осуществляется от встроенной литий-ионной аккумуляторной батареи расположенной в ручке пульта управления, напряжением 7,2 В или от сетевого адаптера, входящего в комплект дозиметра с выходным напряжением 12 В.

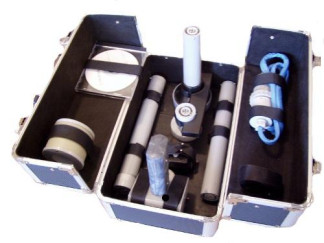

Внешний вид радиометров-дозиметров «РКС-ОЮОЛО» представлен на рисунке 1.
К метрологически значимой части ПО относится все ПО дозиметров. Конструкция дозиметров обеспечивает ограничение доступа к метрологически значимой части ПО методом опломбирования в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажениям результатов измерений. Идентификационные данные ПО дозиметров представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное программное обеспечение дозиметра | - | - | 5ac0f626576f9e038b 628584273db9dd | MD5 |
Уровень защиты ПО дозиметров от преднамеренных и непреднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010. Влияние ПО учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики дозиметра приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Блок детектирования альфа-частиц | |
| Тип блока детектирования | полупроводниковый или сцинтилляционный |
| Диапазон измерений плотности потока альфа-частиц, част/мин - см2 | от 0,1 до 1105 |
| Диапазон регистрируемых энергий, МэВ | от 1,0 до 8,0 |
| Пределы допускаемой основной относительной погрешности измерения плотности потока альфа-частиц, %, | ±20 |
| Уровень собственного фона, с-1, не более | 0,05 |
| Г абаритные размеры блока детектирования альфа-частиц: - диаметр, мм, не более; - длина, мм, не более | 90 250 |
| Масса блока детектирования альфа-частиц, кг, не более | 0,5 |
| Блок детектирования бета-частиц | |
| Тип блока детектирования | сцинтиллятор органический |
| Диапазон измерений плотности потока бета-частиц, част/мин см2 | от 1,0 до 1105 |
| Диапазон регистрируемых энергий, МэВ | от 0,06 до 3,5 |
| Пределы допускаемой основной относительной погрешности измерения плотности потока бета-частиц, %, | ±20 |
| Наименование характеристики | Значение |
| Габаритные размеры блока детектирования бета-частиц: - диаметр, мм, не более; - длина, мм, не более | 90 250 |
| Масса блока детектирования бета-частиц, кг, не более | 0,5 |
| Блок детектирования гамма - излучения | |
| Тип блока детектирования | сцинтиллятор органический, неорганический |
| Диапазон регистрируемых энергий, МэВ | от 0,02 до 10,0 |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч - эквивалентной дозы, мкЗв | от 0,01 до 3 102 (с экраном-поглотителем до 40,0 Зв/ч) от 0,1 до 1108 |
| Пределы допускаемой основной относительной погрешности измерения мощности эквивалентной дозы, %, | ±15 |
| Габаритные размеры блока детектирования гамма - излучения: - диаметр, мм, не более; - длина, мм, не более | 40 290 |
| Масса блока детектирования гамма - излучения, кг, не более | 0,5 |
| Тип блока детектирования | газоразрядный счетчик (сцинтиллятор) |
| Диапазон регистрируемых энергий, МэВ | от 0,04 до 10,0 |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч - эквивалентной дозы, мкЗв | от 1102до 1106 от 0,1 до 1108 |
| Пределы допускаемой основной относительной погрешности измерения мощности эквивалентной дозы, %, | ±20 |
| Габаритные размеры блока детектирования гамма - излучения: - диаметр, мм, не более; - длина, мм, не более | 80 90 |
| Масса блока детектирования гамма - излучения, кг, не более | 0,3 |
| Блок детектирования непрерывного и импульсного рентгеновского излучения | |
| Тип блока детектирования | сцинтиллятор органический (неорганический) |
| Диапазон регистрируемых энергий, МэВ | от 0,014 (0,005) до 1,0 |
| Диапазон измерений: - мощности эквивалентной дозы, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,05 до 1 • 106 (с экраном-поглотителем до 40,0 Зв/ч); от 0,1 до 1108 |
| Пределы допускаемой основной относительной погрешности измерения мощности эквивалентной дозы, %, | ±20 |
| Габаритные размеры детектора: - диаметр, мм, не более; - длина, мм, не более | 40 280 |
| Масса детектора, кг, не более | 0,5 |
| Наименование характеристики | Значение |
| Блок детектирования нейтронного излучения | |
| Диапазон регистрируемых энергий, МэВ | 0,025-10-6 до 10 |
| Диапазон измерений: - мощности эквивалентной дозы нейтронов, мкЗв/ч; - эквивалентной дозы, мкЗв | от 0,1 до 1-105 от 0,1 до 1-108 |
| Пределы допускаемой основной относительной погрешности измерения мощности эквивалентной дозы, %, | ±20 |
| Г абаритные размеры блока детектирования нейтронного излучения: - диаметр, мм, не более; - длина, мм, не более | 40 260 |
| Габаритные размеры замедлителя: - диаметр, мм, не более; - длина, мм, не более | 80 160 |
| Масса: - блока детектирования нейтронного излучения, кг, не более; - замедлителя, кг, не более | 0,5 1,0 |
| Общие характеристики | |
| Рабочий диапазон температур для всех видов блоков детектирования, °С | от минус 40 до плюс 50 |
| Пределы допускаемой дополнительной погрешности измерения при изменении температуры на каждые 10 °С, % | ±3 |
| Питание дозиметра осуществляется от встроенной литий -ионной аккумуляторной батареи, напряжением 7,2 В или от сетевого адаптера, входящего в комплект дозиметра с выходным напряжением 12 В | |
| Время установления рабочего режима дозиметра, мин, не более | 1 |
| Время непрерывной работы дозиметра от заряженного аккумулятора, ч, не менее | 24 |
| Г абаритные размеры пульта управления, мм | 200 х 100 х 120 |
| Масса пульта управления, кг, не более | 1,0 |
| Средний срок службы, лет, не менее | 6 |
наносится на корпус пульта дозиметров типографским способом, на верхний левый угол титульного листа руководства по эксплуатации типографским способом.
Комплект поставки дозиметров приведен в Таблице 3. Т аблица 3
| № | Наименование | Кол-во |
| 1 | Пульт управления дозиметра | 1 шт. |
| 2 | Блок детектирования альфа-частиц | 1 шт. |
| 3 | Блок детектирования бета-частиц | 1 шт. |
| 4 | Блок детектирования гамма-излучения со сцинтиллятором | 1 шт. |
| 5 | Блок детектирования гамма-излучения с газоразрядным счетчиком | 1 шт. |
| 6 | Блок детектирования рентгеновского излучения | 1 шт. |
| № | Наименование | Кол-во |
| 7 | Блок детектирования нейтронов с замедлителем | 1 шт. |
| 8 | Сетевой адаптер | 1 шт. |
| 9 | Кабель соединения с ПЭВМ | 1 шт. |
| 10 | CD-диск с программой работы с внешней ПЭВМ | 1 шт. |
| 11 | Защитные пленки для альфа-, бета-детекторов | 10 шт. |
| 12 | Удлинительный кабель или штанга | 1 шт. |
| 13 | Ремень пульта управления | 1 шт. |
| 14 | Эксплуатационная документация (руководство по эксплуатации) | 1 экз. |
| 15 | Методика поверки | 1 экз. |
осуществляется по документу МП 54734-13 «Радиометр-дозиметр «РКС-01-СОЛО». Методика поверки», утвержденному РГП «КазИнМетр», Республика Казахстан 13.05.2004 г. При поверке дозиметров применяются:
- эталонные источники альфа-излучения изотопа Pu-239 2-го разряда, активностью от 2 до 2107 Бк;
- эталонные источники бета-излучения, с радионуклидом Sr-90+Y-90, 2-го разряда, активностью от 102 до 106 Бк;
- эталонные источники гамма-излучения, с радионуклидом Cs-137, 1-го разряда,
3 12
активностью от 6 10 до 2 10 Бк;
- эталонная поверочная дозиметрическая установка 2-го разряда с источниками гамма-излучения Cs-137, диапазоном от 0,007 до 1,0 Зв/ч;
- эталонный источник нейтронного излучения 2-го разряда, активностью до 104 Бк.
Методики измерений изложены в документе «Радиометр-дозиметр «РКС-01-СОЛО». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к радиометрам-дозиметрам «РКС-01-СОЛО»
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
2. СТ ТОО 39481323-01-2007 «Радиометр дозиметр «РКС-01-Соло».
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях.
