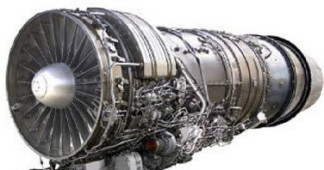

Система измерительная стенда статических испытаний двигателя ПД-14 ОАО "Авиадвигатель" "СИ Стенд-ПД-14 ОАО Авиадвигатель", 54735-13

Назначение

Система измерений стенда статических испытаний двигателя ПД-14 ОАО "Авиадвигатель" "СИ Стенд-ПД-14 ОАО Авиадвигатель" (в дальнейшем система) предназначена для измерений, контроля и регистрации параметров статического нагружения двигателя на сжатие и растяжение, деформаций и линейных перемещений узлов и деталей в процессе проведения испытаний двигателя ПД-14 и изделий из поликарбонатных материалов.

Описание

Система представляет собой совокупность технических и программных средств, в том числе:

-    оборудования нижнего уровня, состоящего из:

•    1024 датчиков деформации -тензорезисторы КФ5 (Госреестр № 28752-05);

•    20 датчиков линейного перемещения - измерителей лазерных триангуляционных РФ603 (Госреестр 41061-09));

•    23 датчиков линейного перемещения - плунжерных абсолютных линейных датчиков положения РФ251,

•    24 датчиков силоизмерительных тензорезисторных серии С2 (Госреестр № 36963-08) и 1 датчика силоизмерительного тензорезисторного U5 (Госреестр №41034-09),

•    аналоговых и цифровых линий связи, соединяющих датчики с измерительными модулями и контроллерами системы через коммутационные шкафы №№1 и 2;

-    оборудования среднего уровня, состоящего из:

•    256-ти четырехканальных измерительных модулей относительного напряжения MR-212 и контроллеров в составе 16-ти комплексов измерительных магистральномодульных М1С-М, исполнение MIC-236, (Госреестр № 46517-11), осуществляющих циклический опрос, прием, и измерение электрических сигналов от тензометрических датчиков деформации, преобразование результатов измерения в выходной код и передача их в компьютеры системы по стандартам промышленных протоколов обмена семейства "Industrial Ethernet". Модули и контроллеры комплексов MIC-М установлены на общей шине в крейтах по 16 модулей и контроллеру в каждом, и размещены в крейтовых шкафах №1,2,3;

•    Промышленных компьютеров типа PromPC 2U и PromPC 4U (Core i5 2.8 ГГц,

4 ГБ ОЗУ, HDD 1 Тб, Ethernet 100 Мбит), установленных в компьютерной стойке и обеспечивающих:

-    прием измерительной информации от плунжерных датчиков перемещения по цифровому каналу связи RS 485;

-    прием измерительной информации от комплексов измерительных магистрально-модульных MIC-236 и лазерных триангуляционных датчиков перемещения по стандартам промышленных протоколов обмена семейства "Industrial Ethernet";

-    прием измерительной информации от датчиков силы из системы нагружения объекта испытаний по цифровому каналу связи RS 485;

-    выполнение алгоритмов управления системой нагружения стенда;

-    оборудования верхнего уровня, состоящего из:

•    рабочих и инженерных станций системы, реализованных на базе промышленных компьютеров серии PromPC, которые обеспечивают визуализацию результатов измерений и функционирования оборудования стенда статических испытаний двигателя ПД-14 на мониторах системы по сети HDMI;

•    специализированного инженерного программного обеспечения "Recorder", предназначенного для конфигурации измерительного оборудования комплексов измерительных магистрально-модульных М1С-М, обеспечения диагностики работы системы управления оборудованием стенда испытаний и визуализации полученной измерительной информации на мониторах рабочих станций измерительной системы в виде графической и табличной информации.

Система работает в составе стенда статических испытаний двигателя ПД-14 ОАО "Авиадвигатель" и крупногабаритных узлов из полимерных композитных материалов (далее ПКМ), и предназначена для измерений и регистрации:

•    параметров статического нагружения объекта испытаний;

•    деформаций нагружаемых узлов и деталей объекта испытаний;

•    перемещений нагружаемых узлов и деталей объекта испытаний;

Принцип действия системы основан на измерении, обработке и индикации информации, поступающей с первичных измерительных преобразователей, установленных на объекте испытаний, согласно программ и технологии проводимых испытаний.

Система обеспечивает измерение, индикацию и автоматическое обновление данных измерений на экранах рабочих станций и архивирование следующих параметров в процессе работы стенда статических испытаний двигателя ПД-14:

-    деформаций объекта испытаний, млн-1;

-    линейных перемещений объекта испытаний, мм;

-    статического нагружения объекта испытаний на сжатие и растяжение, кг,кН

Программное обеспечение

Система работает под управлением лицензионного инженерного программного обеспечения "Recorder", версия "3.0.9.5 а"

Конфигурация программного проекта БЛИЖ.401201"Reccorder avia 1441" на базе ПО "Recoder" выполнена под задачи "Системы измерений стенда статических испытаний двигателя ПД-14 ОАО "Авиадвигатель".

Программное обеспечение имеет уровень защиты "С", обеспечивающий применение однократно инсталлируемой версии проекта БЛИЖ.401201"Reccorder avia 1441", установленного на инженерную и рабочие станции измерительной системы.

Защита от несанкционированного изменения алгоритмов измерения, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО.

Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем._

Комплектность

Знак утверждения типа

наносится типографским способом на титульные листы эксплуатационной документации.

Поверка

осуществляется по документу БЛИЖ.401201.300.441 МП "ГСИ. Система измерительная стенда статических испытаний двигателя ПД-14 ОАО "Авиадвигатель" "СИ Стенд-ПД-14 ОАО Авиадвигатель". Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" в июне 2013 г.

Основное поверочное оборудование:

-    мера электрического сопротивления постоянного тока многозначная Р3026-2,

КТ 0,05, диапазон изменений сопротивления 0..999,99 Ом;

-    катушка электрического сопротивления Р331 100 Ом, КТ 0,01;

-    головка микрометрическая 0-25 мм, КТ 0,008;

-    микрометр рычажный с отсечным устройством МПИ 150-200 мм, КТ 0,008.

Сведения о методах измерений

изложены в Руководстве по эксплуатации БЛИЖ.401201.300.441 РЭ ч.3 "Система измерений"

Нормативные и технические документы, устанавливающие требования к системе измерительной стенда статических испытаний двигателя ПД-14 ОАО "Авиадвигатель" "СИ Стенд-ПД-14 ОАО Авиадвигатель":

1. Техническое задание №700-139/2011 "Разработка системы измерения специального стенда статических испытаний двигателя ПД-14 и крупногабаритных узлов, в том числе из ПКМ.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
