Системы измерения, регулирования и автоматизированного управления mTRON T 705000, 54738-13

Назначение

Системы измерения, регулирования и автоматизированного управления mTRON T 705000 (далее по тексту - системы) - комплексы программно-технические, предназначены для измерений сигналов напряжения и силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, регистрации результатов измерений, архивирования и анализа результатов измерений, визуализации процессов, автоматизации управления и регулирования процессами.

Описание

Принцип действия метрологически значимых модулей системы основан на аналогоцифровом преобразовании входного аналогового сигнала.

Модули систем измерения, регулирования и автоматизированного управления mTRON T 705000 закреплены внутри переносного металлического корпуса и включают в себя:

•    центральный модуль типа 705001 - центральный процессор является ядром системы. Он хранит образ выполняемого процесса и управляет конфигурациями и параметрами всей системы в целом;

•    коммуникационный модуль типа 705002 - основной функцией является осуществление связи между модулями входов и выходов и системами верхнего уровня;

•    многоканальный модуль регулятора типа 705010 - в серийном варианте исполнения это 2-канальный ПИД-регулятор с релейным или логическим выходом для управления полупроводниковым реле. Возможна установка двухпозиционного 4-канального регулятора;

•    4-канальный блок реле типа 705015 - предоставляет четыре релейных выхода, управляемых цифровыми сигналами по системной шине;

•    4-канальный входной аналоговый блок типа 705020 - имеет 4 универсальных аналоговых входа с гальванической развязкой для термоэлементов, термометров сопротивления, дистанционных датчиков сопротивления или стандартизованных сигналов (ток или напряжение), а также цифровой вход (уровень программируемого контроллера;

•    8-канальный входной аналоговый блок типа 705021 - имеет 8 аналоговых входов для термометров сопротивления по 2х-проводной схеме, а также цифровой вход (уровень SPS);

•    12-канальный цифровой входной/выходной блок типа 705030 - у блока имеются 12 каналов, которые могут быть конфигурированы на выбор как цифровые входы или выходы;

•    модуль роутера типа 705040 - при помощи маршрутизатора достигается децентрализация внутри автоматизированной системы, т.е. модули входов/выходов распределяются на несколько шин/монтажных шкафов;

•    многофункциональная панель 840 типа 705060 - представляет собой сенсорный экран с алюминиевой лицевой панелью, служит для считывания данных, для конфигурирования и введения параметров в систему;

•    блок питания 24 В для 1-фазной сети типа 705090.

Системы могут применяться в приборостроении, машиностроении, пищевой промышленности, электротехнической промышленности и т.д.

Лист № 2 Всего листов 9

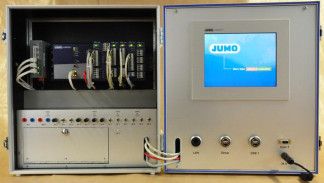

Модули типов 705021, 705020 и 705010 являются метрологически значимыми. Общий и структурный виды системы представлен на рисунке 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) систем можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.

Метрологические характеристики системы, указанные в таблице 2, нормированы с учётом влияния ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

* где «х» - цифра от 0 до 99

Модули типов 705021, 705020 и 705010 являются метрологически значимыми.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Защита системы от преднамеренного изменения ПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением гарантийной наклейки на корпус системы.

Технические характеристики

Основные метрологические характеристики измерительных каналов систем измерения, регулирования и автоматизированного управления mTRON T 705000 приведены в таблице 2.

Таблица 2.

Сигналы

о

в

т

с

е

ч

и

л

о

Моду

ли

Примечание

на выходе

на входе

Пределы допускаемой основной приведенной погрешности

(±)6

Допускаемый температурный коэффициент, млн-1/°С

Сигналы от термопреобразователей сопротивления:

0,15 % (Pt100) 0,30 % (Pt500) 0,20 % (Pt1000)

2-х проводная схема подключения

0,05 % (Pt100) 0,15 % (Pt500) 0,08 % (Pt1000)

3-х/4-х проводная схема подключения

Pt100, Pt500, Pt10001 от минус 200 до плюс 850 °С

2-х проводная схема подключения

0,36 %

Ni1004 от минус 60 до плюс 180 °С

50

3-х/4-х проводная схема подключения

0,24 %

Тип

705020

16 бит

4

2-х проводная схема подключения

0,30 %

Pt502 от минус 200 до плюс 850 °С

3-х/4-х проводная схема подключения

0,06 %

2-х проводная схема подключения

0,15 %

Pt1002 от минус 200 до плюс 850 °С

3-х/4-х проводная схема подключения

0,05 %

2-х проводная схема подключения

0,80 %

Cu50, Cu1005 от минус 50 до плюс 200 °С

200

0,60 % (Cu50) 0,50 % (Cu100)

3-х/4-х проводная схема подключения

Сигналы

о

в

т

с

е

ч

и

л

о

Моду

ли

Примечание

на выходе

на входе

Пределы допускаемой основной приведенной погрешности

(±)6

Допускаемый температурный коэффициент,

млн-1/°С

Сигналы от термопреобразователей сопротивления:

0,15 % (Pt100) 0,30 % (Pt500) 0,20 % (Pt1000)

2-х проводная схема подключения

Pt100, Pt500, Pt10001 от минус 200 до плюс 850 °С

0,05 % (Pt100) 0,15 % (Pt500) 0,08 % (Pt1000)

3-х/4-х проводная схема подключения

2-х проводная схема подключения

0,36 %

Ni1004 от минус 60 до плюс 180 °С

Тип

705010

2

(4)

50

3-х/4-х проводная схема подключения

16 бит

0,24 %

2-х проводная схема подключения

0,15 %

Pt1002 от минус 200 до плюс 850 °С

3-х/4-х проводная схема подключения

0,05 %

2-х проводная схема подключения

0,30 %

Pt502 от минус 200 до плюс 850 °С

3-х/4-х проводная схема подключения

0,06 %

Примечания

1    НСХ по ГОСТ 6651-2009 А.1;

2    НСХ по ГОСТ 6651-2009 А.2;

3    НСХ по ГОСТ 8.585-2001;

4    НСХ по ГОСТ 6651-2009 А.5;

5    НСХ по ГОСТ 6651-2009 А.3;

6    Для основной приведенной погрешности нормирующим значением является диапазон измерений.

Рабочие условия применения модулей:

•    напряжение питания постоянного тока системы 24 В;

•    температура окружающего воздуха при работе от минус 20 до + 55 °C;

•    температура окружающего воздуха при хранении и транспортировке от минус 40 до +70 °С (от минус 30 до +70 °С для 705060);

•    относительная влажность не более 90 % без конденсации влаги.

Средний срок службы 12 лет.

Знак утверждения типа

Знак утверждения типа наносится на систему в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В состав поставки систем входят следующие изделия и документация:

•    Система измерения, регулирования и автоматизированного управления mTRON T 705000;

•    документ «Системы измерения, регулирования и автоматизированного управления JUMO mTRON T 705000. Руководство по эксплуатации».

Поверка

осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки» (С изменением № 1), утвержденному ГЦИ СИ ФГУП «ВНИИМС» 28.11.2011 г. Перечень основных средств поверки:

•    калибратор универсальный Н4-7 (Au = ± (0,002 % U + 0,0005 % Ип) для диапазона 0 - 200 мВ; (Аи = ± (0,002 % U + 0,00015 % ип) для диапазона 0 - 20 В; Ai = ± (0,004 % I + 0,0004 % 1п) для диапазона 0 - 20 мА);

•    магазин электрического сопротивления МСР-60М (0,01 - 11111,1 Ом, КТ 0,02).

Сведения о методах измерений

Методы измерений изложены в документе «Системы измерения, регулирования и автоматизированного управления JUMO mTRON T 705000. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системе измерения, регулирования и автоматизированного управления mTRON T 705000

•    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

•    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
