| Номер в госреестре | 54741-13 |
| Наименование СИ | Генераторы сигналов |
| Обозначение типа СИ | AFQ100A, AFQ100B |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Генераторы сигналов AFQ100A, AFQ100B предназначены для формирования и воспроизведения электрических сигналов произвольных форм, а также модулирующих сигналов для квадратурной модуляции и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры.
Принцип работы генераторов сигналов AFQ100A, AFQ100B основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
Цифровые отсчеты рассчитываются в программном обеспечении генераторов AFQ100A, AFQ100B в зависимости от настроек, заданных пользователем. Возможно задать синусоидальный сигнал, а также модулирующие сигналы для квадратурного модулятора для различных видов цифровой и аналоговой модуляций, в том числе соответствующие различным стандартам связи. Также в память прибора могут загружаться цифровые отсчеты сигналов, созданные во внешних математических пакетах программного обеспечения. Для обеспечения синхронизации режимов работы генераторы сигналов AFQ100A, AFQ100B оснащены входом и выходом опорной частоты, входом синхронизации и выходами маркеров.
Генераторы сигналов AFQ100A, AFQ100B обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB, GPIB, LAN.
Конструктивно генераторы сигналов AFQ100A, AFQ100B выполнены в корпусе настольного исполнения и работают под управлением операционной системы Windows. Для отображения панели управления прибором необходимо подключение внешнего монитора.
Модели генераторов сигналов AFQ100A, AFQ100B отличаются максимальной выходной частотой и имеют следующие опции:
В10 - память для отсчетов 256 Мб;
В11 - память для отсчетов 1 Гб;
В12 - память для отсчетов 512 Мб;
В18 - выход цифрового интерфейса передачи отсчетов;
К{ххх} - опции воспроизведения модулирующих сигналов для различных стандартов связи.

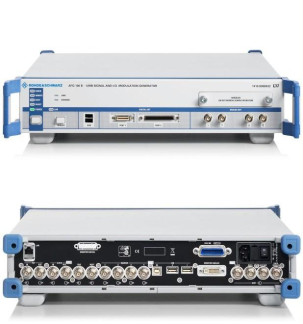

Внешний вид генераторов сигналов AFQ100A, AFQ100B приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Программное обеспечение «AFQ Firmware» предназначено только для работы с генераторами сигналов AFQ100A, AFQ100B и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение не влияет на метрологические характеристики генераторов.
Уровень защиты программного обеспечения А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| AFQ Firmware | FW AFQ | Версия 2.15.231.71 |
| Наименование характеристик | Значения характеристик | |
| Полоса частот формируемых сигналов | Не более 100 МГц для AFQ100A и AFQ100B в режиме 1 Не более 260 МГц для AFQ100B в режиме 2 | |
| Количество выходов | 2 (I и Q) в несимметричном и балансном режимах | |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1х10-6 | |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 1 мВ до 1 В | |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01 xUpp + 1 мВ) | |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | AFQ100A | Не более 0,1 дБ при частотах до 100 МГц |
| AFQ100B | Режим 1: не более 0,5 дБ при частотах до 100 МГц Режим 2: не более 0,8 дБ до 100 МГц; Не более 1 дБ до 150 МГц; Не более 2 дБ до 240 МГц; Не более 2,5 дБ до 264 МГц | |
| Уровень гармонических составляющих синусоидального сигнала относительно уровня несущей | AFQ100A | Не более -70 дБ до 10 МГц Не более -65 дБ до 50 МГц Не более -50 дБ до 100 МГц |
| AFQ100B | Не более -70 дБ до 10 МГц Не более -55 дБ до 100 МГц Не более -50 дБ до 150 МГц | |
| Уровень негармонических составляющих относительно уровня несущей (при Upp =1 В) | Не более -80 дБ для AFQ100A Не более -75 дБ для AFQ100B | |
| Разрешение ЦАП | 14 бит | |
| Частота дискретизации ЦАП | 1 кГц ... 300 МГц для AFQ100A и AFQ100B в режиме 1 600 МГц для AFQ100B в режиме 2 | |
| Количество отсчетов для формирования сигналов произвольной формы | до 1 млрд. в зависимости от опции | |
| Условия эксплуатации и массогабаритные характеристики | |
| Рабочие условия применения | Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа |
| Масса | Не более 7,5 кг |
| Геометрические размеры (ширина х высота х глубина) | 427 х 88 х 450 мм |
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц |
| Потребляемая мощность | Не более 250 Вт |
| Время прогрева | 30 мин |
Знак утверждения типа наносится на лицевую панель генераторов сигналов AFQ100A, AFQ100B в виде наклейки и типографским способом на титульный лист технической документации фирмы-изготовителя.
В комплект поставки входят: генератор сигналов (AFQ100A, AFQ100B), опции к генератору (по отдельному заказу), кабель питания, техническая документация фирмы-изготовителя, методика поверки.
Поверка осуществляется по документу МП РТ 1933-2013 «Генераторы сигналов AFQ100A, AFQ100B. Методика поверки», утвержденному ФБУ «Ростест-Москва» в июле 2013 года.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Частотомер | 10 МГц | ±5х10-7 | Частотомер Ч3-64/1 |
| Вольтметр универсальный | иперем: от 1 мВ до 10 В, от 10 Гц до 100 кГц | ±0,3 % | Вольтметр В7-78/1 |
| Измеритель мощности | от 1 мкВт до 100 мВт от 0 Гц до 500 МГц | % % ,9 (0, ±( | Ваттметр NRP-Z56 |
| Осциллограф | Полоса пропускания 500 МГц | Осциллограф цифровой RTM1052 | |
| Анализатор спектра | от 10 Гц до 1 ГГц | Уровень собственных гармонических искажений не более (минус 90 -минус 70) дБ относительно уровня несущей | Анализатор спектра FSV3 |
Нормативные и технические документы, устанавливающие требования к осциллографам
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.
Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 22 |
| Поверителей | 5 |
| Актуальность данных | 18.11.2024 |
