Номер в госреестре | 54743-13 |
Наименование СИ | Преобразователи вихретоковые |
Обозначение типа СИ | WW 018 |
Изготовитель | "Vibro-Meter GmbН", Германия |
Год регистрации | 2013 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Номер в госреестре | 54743-13 |
Наименование СИ | Преобразователи вихретоковые |
Обозначение типа СИ | WW 018 |
Изготовитель | "Vibro-Meter GmbН", Германия |
Год регистрации | 2013 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Пробники дифференциальные 1141А с модулями управления и питания 1142А (далее
- пробники 1141 А) предназначены для измерений малых дифференциальных сигналов при наличии высоких уровней постоянного напряжения.
Конструктивно пробник 1141А представляет собой щуп с контактами «+» и «-» для измерений сигнала, возможностью подключения к ним штатных аттенюаторов (делителей) 10/1 и 100/1, разъемом BNC для подключения в внешнему прибору (например, осциллограф, анализатор спектра и др.) и разъемом для подачи питания. Модуль управления и питания 1142 А представляет собой моноблок подающий питание и управляющие сигналы на пробник дифференциальный 1141 А. Управление изменением выходных характеристик обеспечивается с помощью наборных клавиш, расположенных на лицевой панели модуля управления и питания 1142А. Сигнал с установленными характеристиками снимается с основного выхода с сопротивлением 50 Ом.
Принцип действия пробников 1141А основан на усилении выделенных на фоне постоянного сигнала переменных составляющих.
Пробники обеспечивают получение дифференциальных сигналов выделенных из сигнала постоянного напряжения положительной и отрицательной полярности.
По условиям эксплуатации пробники 1141А удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 С без предъявления требований по механическим воздействиям.

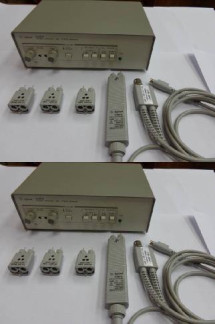

Внешний вид пробника 1141А с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса модуля управления и питания 1142 А приведен на рисунке 1.
Место пломбировки Место нанесения знака
Наименование характеристики | Значение характеристики |
Диапазон частот, МГц | от 0 до 200 |
Коэффициент усиления: без аттенюатора при частотах до 200 МГ ц | 1 |
с делителем 10/1 | 10 |
с делителем 100/1 | 100 |
Пределы допускаемой относительной погрешности коэффициента усиления, %: без делителя | ± 2,0 |
с делителем 10/1 или 100/1 | ± 4,0 |
Габаритные размеры (длина х высота х ширина), мм, не более: пробник дифференциальный 1141А | 1189 х 19,7 x 28 |
модуль управления и питания 1142А | 171 х 77 x 227 |
Масса, кг, не более | 1,8 |
Напряжение питание от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
Рабочие условия эксплуатации: - температура окружающей среды, °С | от 10 до 30 |
- относительная влажность воздуха при температуре окружающего воздуха 25 °С, % | до 80 |
Знак утверждения типа наносится на лицевую панель корпуса пробника 1141А в виде наклейки и на титульный лист паспорта методом компьютерной графики.
Комплект поставки включает:
- пробник дифференциальный 1141А - 1 шт.;
- модуль управления и питания 1142 А - 1 шт.,
- комплект принадлежностей - 1 комплект;
- комплект эксплуатационной документации - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу МП 54744-13 «Инструкция. Пробники дифференциальные 1141А с модулями управления и питания 1142А фирмы «Agilent Technologies, Inc.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 05 июня 2013 года.
Основные средства поверки:
- генератор сигналов низкочастотный прецизионный ГЗ-122 (рег. № 10237-85): диапазон частот от 0,001 Гц до 1,9999999 МГц, уровень выходного сигнала от 2 мВ до 2,5 В, пределы допускаемой абсолютной погрешности установки частоты ± 5 10-7 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (4-15) %;
- генератор сигналов высокочастотный РГ4-17-01А (рег. № 30474-05): диапазон частот от 0,1 до 640 МГц, уровень выходного сигнала от 2 мВ до 2,0 В, пределы допускаемой абсолютной погрешности установки частоты ± 210-6 Гц, пределы допускаемой относительной погрешности установки уровня сигнала ± (3 - 5) %;
- осциллограф цифровой запоминающий WaveJet 322 (с внешним делителем напряжения 10:1 или 100:1 (рег. № 40908-09): входное сопротивление делителя не менее 1 МОм, входное напряжение с делителем не менее 100 В, диапазон коэффициента развертки от 2 нс/деление до 50 с/деление;
- мультиметр 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного тока от минус 100 до 100 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,0008 %;
- источник питания постоянного тока GPR-30H10D (рег. № 20188-07): выходное напряжение от 1 до 30 В, нестабильность выходного напряжения не более 0,01 % + 5 мВ.
Дифференциальный пробник Agilent Technologies 1141 А, модуль питания и управления пробником 1142А. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к пробникам дифференциальным 1141А с модулями управления и питания 1142А
ГОСТ Р 51319-99 «Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний». ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
Техническая документации фирмы - изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Зарегистрировано поверок | 6 |
Поверителей | 1 |
