Меры-имитаторы Р40116М, 54757-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Меры-имитаторы Р40116М Назначение средства измерений

Меры-имитаторы Р40116М (далее - меры) предназначены для воспроизведения электрического сопротивления постоянному току в диапазоне от 104 до 109 Ом при двухзажимном включении и для имитации электрического сопротивления постоянному току в диапазоне от 1 • 109 до 0,999-1012 Ом при трехзажимном включении при проведении измерительных и поверочных работ.

Описание

Конструктивно меры-имитаторы Р40116М представляют собой настольные электроизмерительные приборы с вертикальной лицевой панелью.

При восп4роизведе9нии значений электрического сопротивления постоянному току в диапазоне от 1-10 до 1-10 Ом меры представляют собой магазины сопротивлений, состоящие из пяти декад, обозначенных на лицевой панели «х104», «х105», «х106», «х107», «х108» возле лимбов соответствующих переключателей (S1 - S5). Каждая декада магазинов сопротивления состоит из восьми условно выделяемых групп последовательно соединенных резисторов типа МРХ из литого микропровода в стеклянной изоляции. Каждая группа образована одним, двумя или тремя основными и одним подгоночным резистором. Две из указанных восьми групп являются резервными.

При воспр9 оизведении 1з2начений электрического сопротивления постоянному току в диапазоне от 110 до 0,999-10 Ом меры подключаются по трехзажимной схеме включения. При этом меры представляют собой имитатор электрического сопротивления, выполненный по схеме «звезда», с фиксированными номинальными значениями сопротивления двух из трех ее лучей, устанавливаемыми переключателями декад «х10 » и «х10 » магазина сопротивления меры. Номинальное значение сопротивления третьего из лучей схемы «звезда» коммутируется переключателями S6 - S8, соответствующими трем декадам, представляющим собой магазин проводимости меры и обозначенным на лицевой панели «х109», «х1010», «хЮ11» возле лимбов соответствующих переключателей.

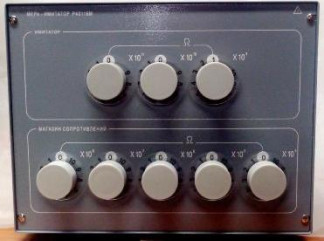

Фотография общего вида мер представлена на рисунке 1.

Число декад - 8.

Номинальное сопротивление одной ступени, Ом:

-    в диапазоне от 10 до 109 Ом (двухзажимное включение) - 104; 105; 10б; 107; 108;

-    в диапазоне от 1 • 109 до 0,999-1012 Ом (трехзажимное включение) - 109; 1010; 1011. Номинальное (максимальное) значения напряжения по диапазонам воспроизведения

ином (имакс) (при включении не менее одной ступени декады), В:

-    в диапазоне от 104 до 105 Ом - 25 (75);

-    в диапазоне от 105 до 107 Ом - 50 (250);

-    в диапазоне от 107 до 108 Ом - 100 (1000);

-    в диапазоне от 108 до 109 Ом - 2000 (3000).

Пределы допускаемой основной относительной погрешности меры 5 и допускаемое изменение сопротивления меры за год 5н (нестабильность) со дня первой поверки меры по диапазонам воспроизведения не превышают значений, указанных в таблице 1, при нормальных условиях применения, приведенных в таблице 2.

Таблица 1

Для декад магазина проводимости меры с обозначением «х109», «х1010», «Х1011» предел допускаемой основной относительной погрешности 5 равен 0,05 % при нормальных условиях применения, приведенных в таблице 2.

Таблица 2

Пределы допускаемой основной относительной погрешности меры 5 и допускаемое изменение сопротивления меры за год 5н (нестабильность) со дня первой поверки меры для резервных ступеней магазина меры не превышают значений, указанных в таблице 3.

Таблица 3

Пределы допускаемой дополнительной погрешности меры, вызванной изменением температуры окружающего воздуха между верхним (нижним) пределом диапазона температур нормальных условий применения и нижним (верхним) пределом рабочих температур, не превышают пределов допускаемой основной погрешности меры согласно таблице 1.

Пределы допускаемой дополнительной погрешности меры, вызванной изменением напряжения от номинального до максимального, не превышают пределов допускаемой основной погрешности меры согласно таблице 1.

Электрическое сопротивление изоляции постоянному току между корпусом и каждым из разъемов «Х1», «Х2» - не менее 1-1013 Ом, а относительно экрана (разъем «Е») - не менее 11012 Ом.

Время установления рабочего режима меры - не более 4 с при максимальном значении напряжения.

Норма средней наработки на отказ меры с учетом технического обслуживания - 6000 ч. Полный срок службы меры - не менее 10 лет.

Габаритные размеры меры (ширина х высота х глубина) - 320 х 290 х 105 мм.

Масса меры - не более 10 кг.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель мер методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки мер-имитаторов Р40116М представлен в таблице 4. Таблица 4

Поверка

Поверка мер осуществляется по документу МП-016/551-2013 «Меры-имитаторы Р40116М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 12 июля 2013 г. и входящему в комплект поставки.

Перечень основных средств, применяемых при поверке:

-    тераомметр Е6-13А

диапазон измерения электрического сопротивления: 10 - 1014 Ом предел допускаемой погрешности (DR): ± 2,5 %

-    мультиметр цифровой прецизионный 8508A диапазон измерения электрического сопротивления: 0 - 200 МОм

предел допускаемой абсолютной погрешности (DR): ± (0,0000075 - 0,00006) R

-    магазин сопротивлений Р40108

диапазон воспроизведения электрического сопротивления: 105 - 109 Ом класс точности 0,02

-    установка мостовая У401

диапазон измерения электрического сопротивления: 105 - 1010 Ом предел допускаемой погрешности (DR): ± (0,0002 - 0,003) %

Сведения о методах измерений

Нормативные и технические документы, устанавливающие требования к мерам-имитаторам Р40116М

1    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».

2    ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».

3    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
