Дальномеры лазерные Fluke 414D, Fluke 419D, Fluke 424D, 54758-13

Документы

Карточка СИ

Номер в госреестре	54758-13
Наименование СИ	Дальномеры лазерные
Обозначение типа СИ	Fluke 414D, Fluke 419D, Fluke 424D
Изготовитель	"Fluke Corporation", США
Год регистрации	2013
Срок свидетельства	15.06.2024
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Дальномеры лазерные Fluke 414D, Fluke 419D, Fluke 424D (далее - дальномеры) предназначены для бесконтактного измерения расстояний.

Описание

Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на регистрации и сравнении фаз лазерного излучения, выходящего из излучателя дальномера и входящего в приемное устройство дальномера после его диффузного отражения от объекта измерений.

Дальномер Fluke 414D (рис. 1) имеет корпус с защитой от песка класса IP40, а дальномеры Fluke 419D (рис. 2) и Fluke 424D (рис. 3) имеют пыле- и влагозащищенный корпус класса IP 54.

Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости от режима измерений, может быть выбран:

• задний торец дальномера;

• передний торец дальномера;

• центр резьбовой втулки (используется для крепления дальномера на штативе) -только у моделей Fluke 419D и Fluke 424D.

Встроенные вычислительные функции позволяют вычислять линейные размеры, площадь и объем измеряемых объектов, а также производить сложение и вычитание результатов измерений. Дальномеры обладают функцией вычисление максимума и минимума и функцией измерения высоты по геометрическим формулам (Пифагора), а дальномеры Fluke 419D и Fluke 424D имеют возможность косвенных измерений расстояния с помощью двух других результатов измерений использованием тригонометрических вычислений.

Управление дальномером осуществляется с помощью 5-и кнопочной для Fluke 414D, 9-и кнопочной для Fluke 419D и 12-и кнопочной для Fluke 424D панели управления, встроенной под ЖК-экраном.

Дальномеры Fluke 419D и Fluke 424D обладают автоматической корректировкой точки отсчета: при измерении от угла или кромки встроенный датчик определяет положение этой скобы и автоматически изменяет точку отсчета.

Дальномер Fluke 424D имеет встроенные датчик наклона для осуществления измерений в труднодоступных местах и компас для определения направления измеряемого расстояния.

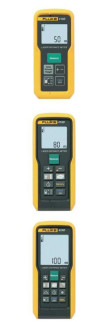

Рисунок 1. Общий вид дальномера лазерного Fluke 414D

штт

л О ♦ 1\} ,, ™

Рисунок 3. Общий вид дальномера лазерного Fluke 424D

Программное обеспечение

Дальномеры лазерные Fluke 414D, Fluke 419D и Fluke 424D имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции расчета линейных размеров, площади и объема по измеренным координатам.

Программное обеспечение (ПО) не перезаписывается и хранится на микрочипе.

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
Firmware	Firmware	1.0 и выше	-	-

Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для про-

граммирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.

Технические характеристики

Наименование характеристики	Значение
Исполнение СИ	, Fluke Fluke Fluke 414D 419D 424D
Безопасность	по ГОСТ Р 52319-2005
Степень опасности генерируемого излучения	2 класс по ГОСТ Р 50723-94
Длина волны лазерного излучения, нм	635
Мощность лазерного излучения, мВт, не более	1

Диаметр лазерного луча, мм, не более: - на расстоянии 10 метров - на расстоянии 50 метров - на расстоянии 100 метров	6 30 60
Дискретность отсчета, мм	1
Класс защиты	IP 40	IP54
Диапазон измерений м, не менее - при нормальных условиях - при использовании отражательного экрана	от 0,05 до 40 от 0,05 до 50	от 0,05 до 80 от 0,05 до 80	от 0,05 до 80 от 0,05 до 100
Пределы допускаемой абсолютной погрешности измерения, мм - в диапазоне измерений до 10 м - в диапазоне измерений от 10 до 30 м - в диапазоне измерений свыше 30 м	± 3,0 ± 3,0 + 0,15-(L - 10), где L в м ± 3,0 + 0,2<L - 15), где L в м	± 2,0 ± 2,0 + 0,15-(L - 10), где L в м ± 2,0 + 0,2-(L - 15), где L в м
Источник электропитания (количество и тип элементов)	2 x AAA 1,5 В NEDA 24A/IEC LR03
Срок службы батареи, не менее	3 000 измерений	5 000 измерений
Габаритные размеры, мм, не более - высота - ширина - глубина	116 53 33	127 56 33
Масса (с элементами питания), кг, не более	0,113	0,153	0,158
Диапазон рабочих температур, °С	от 0 до +40	от -10 до +50
Относительная влажность воздуха, %, не более	85 при температуре от -7 до 50 °С

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульный лист эксплуатационной документации и наклейкой на корпус дальномера.

Комплектность

Наименование	Количество
Дальномер лазерный Fluke 414D, или Fluke 419D, или Fluke 424D	1 шт.
Чехол	1 шт.
Элемент электропитания	2 шт.
Руководство по эксплуатации на CD	1 экз.
Краткое руководство пользователя	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется по документу МП 54758-13 «Дальномеры лазерные Fluke 414D, Fluke 419D, Fluke 424D. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 23 мая 2013 г.

Основные средства поверки:

- Система лазерная измерительная с пределами допускаемой погрешности ±0,5 •Ю- .

Сведения о методах измерений

Сведения о методе измерений содержатся в документе «Дальномеры лазерные Fluke 414D, Fluke 419D, Fluke 424D. Руководство по эксплуатации» в разделе «Измерение».

Нормативные и технические документы, устанавливающие требования к дальномерам лазерным Fluke 414D, Fluke 419D, Fluke 424D

ГОСТ Р 8.763-2011 «Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м»

ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24-75000 м»

Техническая документация фирмы «Fluke Corporation» (США)

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
