Измеритель толщины покрытий радиоизотопный ТКП-01, 54759-13

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измеритель толщины покрытий радиоизотопный ТКП-01 Назначение средства измерений

Измеритель толщины покрытий радиоизотопный ТКП-01 (далее - измеритель) предназначен для измерений толщины алюминиевых покрытий на основаниях из оргстекла и углерод-углеродных композиционных материалов.

Описание

Измеритель является средством измерений единичного производства.

Принцип действия измерителя основан на измерении интенсивности гамма-излучения, рассеянного от комбинации основание-покрытие.

Конструктивно измеритель состоит из трех компонентов: блока измерительного (БИ), преобразователя амплитудно-цифрового спектрометрического АЦП-и8Б-8К-Б (далее - АЦП-USB-8K-B) и персонального компьютера (ПК).

В блоке измерительном радиоизотопный источник излучения через коллиматор рабочего пучка облучает комбинацию основание-покрытие. Рассеянное от комбинации основание-покрытие излучение через коллиматор входного пучка попадает на сцинтилляционный детектор. Выходящая с детектора последовательность электрических импульсов, амплитуда которых пропорциональна энергии зарегистрированных квантов излучения, усиливается предварительным усилителем и по соединительному кабелю поступает в АЦП-^В-8К-Б. После аналогоцифрового преобразования измерительная информация передается в ПК для обработки по интерфейсу USB. Управление АЦП-ШВ-8К-В производится с помощью ПК посредством интерфейса USB. В состав измерителя входит комплект контрольных образцов толщины покрытий СОП10.

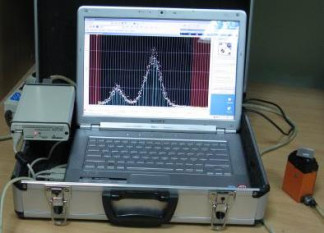

Общий вид измерителя представлен на рисунке 1. Место пломбирования для защиты от несанкционированного доступа показано на рисунке 2.

Программное обеспечение (ПО) измерителя состоит из двух программ, работающих на ПК под управлением операционной системы Microsoft Windows XP: «SpectraLine» и «Расчет толщины».

Программа «SpectraLine» выполняет следующие функции:

-    управление АЦП-USB-SK-B;

-    вычисление количества импульсов в каналах за время измерений;

-    отображение результатов измерений количества импульсов в каналах за время измерений в графической и числовой формах.

Программа «Расчет толщины» выполняет следующие функции:

-    вычисление толщины покрытий;

-    отображение результатов измерений толщины покрытий в числовой форме.

ПО является полностью метрологически значимым, разделение отсутствует. Идентификационные данные программного обеспечения представлены в таблице 1.

Метрологические характеристики измерителя нормированы с учетом ПО.

Таблица 1

Для защиты ПО от непреднамеренных и преднамеренных изменений реализован алгоритм авторизации пользователей. Защита ПО соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1    Материал покрытия

алюминий. углерод-углеродный композиционный материал, оргстекло. от 40 до 330.

± 10. 20. 60.

6.

43 ± 1,2; 100 ± 2;

205 ± 2;

314 ± 5.

30 х40. Алюминий.

2    Материал основания

3    Диапазон измерений толщины покрытий, мкм

4    Пределы допускаемой абсолютной погрешности измерений (при доверительной вероятности P = 0,95), мкм:

5    Площадь зоны измерений, мм2, не более

6    Постоянная времени измерений, с, не более

7    Время непрерывной работы, ч

8    Технические характеристики контрольных образцов толщины покрытий СОП10

8.1    Значения толщины, мкм:

-    образец № 1

-    образец № 2

-    образец № 3

-    образец № 4

8.2    Габаритные размеры, мм:

8.3    Материал

-    температура окружающего воздуха, °С

от 15 до 25; от 84 до 106,7;

75.

от 187 до 242; от 49 до 51.

100х55х30;

185х109х35.

1;

0,5.

5000.

6.

9 Условия эксплуатации соответствуют группе В1 по ГОСТ Р 52931-2008:

-    атмосферное давление, кПа

-    относительная влажность воздуха при 30 °С и более низких температурах (без конденсации влаги), %, не более

10    Параметры электрического питания

-    напряжение питания переменного тока, В

-    частота, Г ц

11    Габаритные размеры измерителя

-    БИ, ДхШхВ, мм

-    АЦП-ШВ-8К-В, ДхШхВ, мм

12    Масса измерителя

-    БИ, кг, не более

-    АЦП-ШВ-8К-В, кг, не более

13    Средняя наработка на отказ, ч

14    Средний срок службы, лет

Знак утверждения типа

наносится в виде наклейки на боковую крышку БИ измерителя и титульный лист документа «Измеритель толщины покрытий радиоизотопный ТКП-01. Руководство по эксплуатации. ЖТАБ 418 300.011 РЭ».

Комплектность

Комплектность измерителя толщины покрытий радиоизотопного ТКП-01 приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу ЖТАБ 418 300.011 МП ГСИ. Измеритель толщины покрытий радиоизотопный ТКП-01. Методика поверки, утвержденному ГЦИ СИ ФБУ «Томский ЦСМ» «23» апреля 2013 г.

Основные средства поверки:

-    головка измерительная рычажно-зубчатая типа 2ИГ (пределы допускаемой абсолютной погрешности ± 1,2 мкм);

-    микрометр типа МК-25 (пределы допускаемой абсолютной погрешности ± 2 мкм).

Сведения о методах измерений

Метод измерений приведен в документе «Измеритель толщины покрытий радиоизотопный ТКП-01. Руководство по эксплуатации. ЖТАБ 418 300.011 РЭ».

Нормативные и технические документы, устанавливающие требования к измерителю толщины покрытий радиоизотопному ТКП-01

1    Р 50.2.006-2001 Государственная система обеспечения измерений. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм

2    СанПиН 2.6.1.1015-01 Гигиенические требования к устройству и эксплуатации радиоизотопных приборов. Санитарные правила и нормативы

3    Измеритель толщины покрытий радиоизотопный ТКП-01. Технические условия. ТУ 4363-005-02070269-2011

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
