Прессы испытательные мобильные МИП, 54760-13

Назначение

Прессы испытательные мобильные МИП (далее - прессы) предназначены для измерений значений силы при проведении механических испытаний контрольных образцов из бетона по ГОСТ 10180-90 и ГОСТ 28570-90 и других строительных материалов.

Описание

Принцип работы прессов заключается в деформации образцов до разрушения с помощью гидравлического пресса и измерении силы, приложенной к образцу. Измерение силы производится путем преобразования давления в пропорциональный электрический сигнал с последующей обработкой этого сигнала в пульте управления.

Конструктивно прессы состоят из гидравлического пресса и электронного блока, закрепленного на корпусе гидравлического пресса.

Прессы выпускаются в различных модификациях, отличающихся конструктивным исполнением и диапазоном измерения нагрузки и имеющих обозначение МИП-НП, где:

МИП - обозначение типа;

Н - наибольший предел измерения силы, тс;

П - конструктивнее исполнение (Р - пресс с ручным приводом; Э - пресс с электрическим приводом).

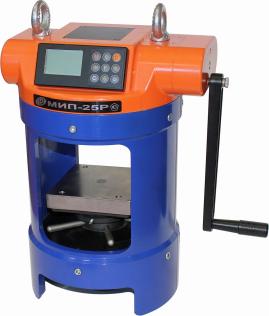

1- модификации МИП-25Р и МИП-50Р; 2 - модификации МИП-25Э и МИП-50Э.

Прессы имеют встроенное и внешнее программное обеспечение (ПО).

Встроенное ПО МИП является метрологически значимым, реализовано на микросхеме Flash-микроконтроллера с защитой от считывания и перезаписи. ПО МИП не может быть изменено пользователем. ПО предназначено для регистрации максимально достигнутого давления в гидросистеме, поддержания скорости в пределах (0,2 - 1,0) МПа/с и долговременного хранения результатов 800 серий измерений и условий их выполнения. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «А».

Таблица 1

Внешнее ПО - ПО МИП-1.0 применяется для связи с компьютером через интерфейс USB, позволяет считывать из микроконтроллера пресса результаты измерений, сохранять их на жестком диске персонального компьютера. Внешнее ПО не является метрологически значимым.

Технические характеристики

Наибольшая предельная нагрузка, кН

-МИП-25.....................................................................................................................300;

-МИП-50..................................................................................................................... 550.

Наименьшая предельная нагрузка, кН..................................................................................10.

Диапазон измерений силы, кН

-МИП-25....................................................................................................... от 50 до 250;

-МИП-50....................................................................................................... от 50 до 500.

Пределы допускаемой основной относительной погрешности измерения силы, %.......±1,0.

Пределы допускаемой дополнительной относительной погрешности измерения силы при отклонении температуры окружающей среды, отличной от 20 °С, на каждые 10 °С в пределах рабочего диапазона температур, %..................................± 0,5.

Дискретность цифрового отсчетного устройства, кН.........................................................0,1.

Размеры рабочего пространства (ширина х высота), мм...........................................130 х110.

Рабочий ход силового поршня, мм, не менее.........................................................................5.

Габаритные размеры (длина х ширина х высота), мм, не более

-МИП-25Р и МИП-50Р............................................................................... 360 х230х430;

-МИП-25Э и МИП-50Э............................................................................. 360 х230х430.

Масса, кг, не более:

-МИП-25Р и МИП-50Р.................................................................................................30;

-МИП-25Э и МИП-50Э................................................................................................45.

Электрическое питание прессов, В:

-МИП-25Р; МИП-50Р от аккумулятора типа АА напряжением ..................(2,5 ± 0,5);

-МИП-25Э; МИП-50Э от сети напряжением..................................................(220 ±10).

Потребляемая мощность, Вт,

-МИП-25Р; МИП-50Р, не более................................................................0,7;

-МИП-25Э; МИП-50Э, не более...............................................................350.

Рабочие условия эксплуатации:

диапазон рабочих температур, °С............................................. от минус 10 до плюс 40;

относительная влажность окружающего воздуха

при плюс 25 °С и более низкой температуре без конденсации влаги, %..............до 90;

атмосферное давление, кПа...................................................................... от 84 до 106,7.

Средняя наработка на отказ, ч, не менее........................................................................ 6000.

Полный средний срок службы, лет.......................................................................................10.

Знак утверждения типа

наносится печатным способом в левом верхнем углу титульного листа Руководства по эксплуатации и в виде наклейки на лицевой стороне корпуса пресса.

Комплектность

Комплектность прессов приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП 55-233-2013 «ГСИ. Прессы испытательные мобильные МИП. Методика поверки».

Перечень эталонов, используемых при поверке:

- Динамометры эталонные 2-го разряда по ГОСТ Р 8.663-2009.

Сведения о методах измерений

Методика измерений представлена в 6.5 Руководства по эксплуатации НКИП.408271.100 РЭ (для МИП-25Р, МИП-50Р) и НКИП.408272.100РЭ (для МИП-25Э, МИП-50Э).

Нормативные и технические документы, устанавливающие требования к прессам испытательным мобильным МИП

1    ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2    ТУ 4271-025-7453096769-2012 Прессы испытательные мобильные МИП. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
