Счетчики электрической энергии трехфазные ZMG серии E550, 54762-13

ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ Счетчики электрической энергии ZMG серии Е550 трехфазные Назначение средства измерений

Счетчики электрической энергии ZMG серии Е550 трехфазные (далее счетчики) предназначены для измерения и учета активной и реактивной электрической энергии прямого и обратного направления в трехфазных четырехпроводных цепях переменного тока, для прямого и трансформаторного включения в одно- и многотарифном режимах.

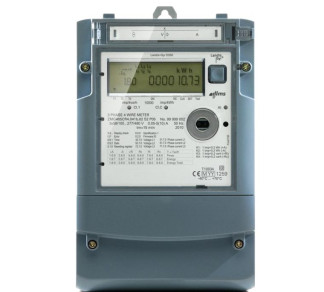

Описание

Счетчики являются электронными измерительными приборами, сконструированными по принципу цифровой обработки аналоговых входных сигналов. В качестве входных сигналов счетчики воспринимают аналоговые значения фазных токов и фазных напряжений.

Принцип работы счетчиков основан на операциях перемножения сигналов, пропорциональных токам и напряжениям в трехфазной электрической сети, преобразовании результатов перемножения в последовательность импульсов, реализуемых с помощью электронных компонентов и их накоплении в энергонезависимом запоминающем устройстве.

Счетчики имеют в своем составе первичные измерительные преобразователи технологии DFS, основанные на эффекте Холла, микропроцессор, обрабатывающий цифровые сигналы для обработки измеряемых величин, устройства хранения и отображения измерительной информации, мониторинга параметров сети, индикации попыток несанкционированного доступа, интерфейсы связи с внешними устройствами и системами.

Микропроцессор на основе мгновенных цифровых значений напряжения, тока и коэффициента мощности пофазно и суммарно по всем фазам, в каждом направлении или квадранте вычисляет следующие величины:

-    активная энергия и мощность;

-    реактивная энергия и мощность;

-    полная энергия и мощность;

-    коэффициент мощности;

-    значение ампер-часов;

-    величина потерь активной электроэнергии.

Мгновенные величины, отображаемые счетчиком:

-    напряжение (пофазно);

-    ток (пофазно, нейтраль);

-    активная, реактивная, полная мощность (суммарно и пофазно);

-    фазовые углы (U-U и U-I);

-    частота сети.

В конструкции счетчика реализованы оптические испытательные выходы, оптический интерфейс для считывания данных и параметрирования, последовательные интерфейсы передачи данных для подключения коммуникационных модулей или внешних систем.

Для считывания данных при отсутствии сетевого напряжения конструкцией предусмотрена батарея, располагаемая под отдельной крышкой на лицевой панели счетчика.

В счетчик может быть встроен коммуникационный модуль Е55С, расширяющий его коммуникационные и функциональные возможности:

-    GSM/GPRS модем

-    PLC модем

Счетчик также может осуществлять обмен данными при использовании внешнего коммуникационного модуля, располагаемого на общей шине RS-485.

Счетчик ведет журнал событий, сохраняя в нем информацию о событиях, определенных при конфигурации и параметризации счетчика и коммуникационного модуля, например, об отсутствии напряжения, попытках несанкционированного доступа или сообщения об ошибках.

Все измеренные и вычисленные значения, данные конфигурации и параметризации счетчика и коммуникационного модуля, профиль нагрузки и данные для расчетов за электроэнергию, а также журнал событий сохраняются в энергонезависимой памяти счетчика и коммуникационного модуля при отсутствии питания.

Счетчики имеют встроенную функцию циклической, непрерывной самодиагностики. Счетчики имеют встроенную программную многоуровневую защиту от несанкционированного доступа.

Счетчики имеют гибкую тарифную структуру. Она включает как сезонные тарифы, так и тарифные сетки для энергии и мощности. Управление тарифами осуществляется:

-    внешне, через входы управления;

-    внутренне, с помощью переключателя времени от внутренних календарных часов;

-    внутренне, с помощью приемника управляющих импульсов на плате расширений;

-    по событиям, связанным с превышением пороговых значений функций мониторинга.

Микропроцессор управляет интеграционным и расчетным периодом, сохранением измеренных значений и сбросом соответствующих регистров на основе управляющих сигналов, которые поступают извне через входы управления, от внутренних календарных часов и внутренних устройств мониторинга.

Счетчики осуществляют мониторинг фазных напряжений, фазных токов и тока нейтрали, мощности и коэффициента мощности и формируют соответствующие управляющие сигналы (события) и записи в журнале событий при выходе значений измеряемых величин за установленные пределы.

Счетчики рассчитывают значение уровня гармонических искажений по току и напряжению, суммарно и пофазно.

Счетчики могут иметь два независимых профиля нагрузки с разными интервалами усреднения мощности. Максимальное количество сохраняемых в каждом из профилей нагрузки измеряемых величин - 16. Максимально возможная глубина ведения профиля нагрузки составляет 512 дней.

Работа часов и календаря поддерживается одной из двух батарей, расположенных в батарейном отсеке, доступ в который возможен без нарушения поверочных пломб.

Программное обеспечение

Идентификационные данные программного обеспечения (далее - ПО) счетчиков электрической энергии ZMG серии Е550 трехфазных указаны в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».

Тип сети _

ZMG - трехфазная четырехпроводная

Тип включения -

3- прямого включения

4    - трансформаторное

Класс точности_

10 - активная энергия, класс 1,0 по ГОСТ Р 52322-2005, реактивная энергия, класс 2,0 по ГОСТ Р 52425-2005

05    - активная энергия, класс 0,5S по ГОСТ Р 52323-2005, реактивная энергия, класс 1,0 по ГОСТ Р 52425-2005

Измеряемые значения _

CR - активная и реактивная энергия AR - активная энергия

Тарификация

1    - энергия, внешнее управление

2    - энергия, внутреннее управление (часы)

3    - энергия и мощность, внешнее управление

4    - энергия и мощность, внутреннее управление (часы)

Количество входов / выходов / доп.устройств _

000 - нет

020 - 2 выхода

260 - 2 входа, 6 выходов

440 - 4 входа, 4 выхода

041 - 4 выхода, 1 реле 5 A

Доп. функции-

0 - нет

3    - журнал событий (ПО)

4    - журнал событий (счетчик + ПО)

7 - с профилем нагрузки

a - с профилем нагрузки, журналом событий (ПО) b - с профилем нагрузки, журналом событий (счетчика + ПО)

Интерфейсы (S2 = серия 2) _

00 нет 40 CS*

02    RS232 42 CS и RS232*

03    RS485 43 CS и RS485* 60 RS422**

62    RS422 и RS232**

63    RS422 и RS485**

07 RS232**^ питанием

37 RS485 и

RS232**^ питанием

Примечание:

*) только для .260x.4x или .440x.4x

**) только для .041x.6x

***) только для .020x.07 или .041x.37

Класс точности

-    по активной энергии:

ГОСТ Р 52322-2005, ГОСТ Р 52323-2005*

-    по реактивной энергии:

ГОСТ Р 52425-2005 (МЭК 62053-23:2003)

1 или 0,5S

1 или 2

50 или 60

Номинальная частота, Гц

3 x 58/100 ... 69/120 3 x 110/190 ... 133/230 3 x 220/380 ... 240/415 3 x 58/100 ... 277/480

Номинальное напряжение ином, В

Рабочий диапазон напряжений от Ином, %

(80 - 115)

0,002 или 0,01 0,001 или 0,005

Стартовый ток, А, для класса точности 1,0 0,5S

1 (6)

5 (10)

5, 10, 20, 40 (40, 60, 80, 100, 120125)

Номинальный ток/базовый ток (1ном/1б) (Максимальный ток 1макс), А

Потребление мощности, пофазное в цепях тока Активная мощность, Вт Полная мощность, ВА

0,1 (0,35) 0,02(0,1)

0,02 (0,6) 0,01 (0,25)

0,03 В-А при 10 А

Потребление мощности, пофазное в цепях

напряжения

Напряжение, В

Активная мощность, Вт

Полная мощность, Вт

Жидкокристаллический (ЖК) дисплей - количество цифр индикации

До 8

0.0001

10000000

Цена единицы разрядов ЖК-дисплея**

-    младшего, кВтч

-    старшего, не менее, кВтч

Оптический испытательный выход активной и реактивной энергии:

-    тип

-    длина импульса, мс*

-    постоянная счетчика, имп/кВтч*

светодиоды 2, 20 или 40 500, 1000, 2000, 5000, 10000, 20000, 40000, 50000, 100000, 200000

Оптический интерфейс передачи данных:

-    тип

-    протокол

последовательный, асинхронный согласно МЭК 62056-21

Масса, кг

1,5

Габаритные размеры с укороченной клеммной крышкой (длина, высота, глубина), мм

Габаритные размеры со стандартной клеммной крышкой (длина, высота, глубина), мм

Знак утверждения типа

Изображение знака утверждения типа наносится на щиток счетчика методом офсетной печати или иным способом, не ухудшающим его качества. На титульный лист паспорта изображение знака утверждения типа наносится типографским способом.

Комплектность

В комплект поставки счетчика входят:

-    счетчик электрической энергии    1 шт.

-    клеммная крышка 1    1 шт.

-    паспорт (P000029783)    1 шт.

-    руководство по эксплуатации 2 (D000029783)    1 шт.

-    методика поверки 3 (MP000029783)    1 шт.

-    сервисное программное обеспечение...........4    1 шт.

-    индивидуальная упаковка    1 шт.

Примечания:

1    Тип клеммной крышки и коммуникационного модуля выбирается при заказе.

2    Допускается поставка 1 экземпляра на партию счетчиков.

3    Поставляется по требованию организаций, проводящих поверку счетчиков.

4    Поставляется по отдельному заказу для считывания показаний счетчиков или их параметризации через цифровой оптический или электрический интерфейс передачи данных.

Поверка

Осуществляется по документу MP000029783 «Счетчики электрической энергии ZMG серии Е550 трехфазные. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2013 г.

Перечень основного оборудования, необходимого для поверки:

- установка для регулировки и поверки счетчиков электрической энергии ЦУ 6800 с эталонным ваттметр-счетчиком класса точности 0,1. Пределы основной

относительной погрешности при поверке счетчиков активной энергии трехфазных [0.20+0.l5(| 1-со8ф|)] % при симметричной нагрузке;

- универсальная пробойная установка УПУ-10, погрешность установки ± 5 %.

Сведения о методах измерений

Методика измерений на счетчики электрической энергии ZMG серии Е550 трехфазные приведена в руководстве по эксплуатации (D000029783).

Нормативные и технические документы, устанавливающие требования к «Счетчикам электрической энергии ZMG серии Е550 трехфазным»

1.    ГОСТ Р 52320-2005 (МЭК 62052-11:2003) "Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии".

2.    ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".

3.    ГОСТ Р 52323-2005 (МЭК 62053-22:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S".

4.ГОСТ    Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».

Рекомендации к применению

осуществление торговли и товарообменных операций.
