Измерители воздушного зазора 4000, 54763-13

Документы

Карточка СИ

Номер в госреестре	54763-13
Наименование СИ	Измерители воздушного зазора
Обозначение типа СИ	4000
Изготовитель	"Bently Nevada, Inc.", США
Год регистрации	2013
Срок свидетельства	09.07.2024
МПИ (интервал между поверками)	1 год
Описание типа	скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители воздушного зазора серии 4000 Назначение средства измерений

Измерители воздушного зазора серии 4000 (далее измерители) предназначены для измерений периодически изменяющегося зазора ротора относительно статора в работающих генераторах и двигателях.

Описание

Принцип действия измерителей воздушного зазора серии 4000 основан на измерении изменения емкости воздушного конденсатора, одной из обкладок которого является пластина датчика (сенсора), смонтированного внутри статора генератора, а второй - полюс ротора. При вращении ротора происходит периодическое изменение расстояния (воздушного зазора) между обкладками конденсатора, что приводит к изменению его емкости. Изменение емкости преобразуется в изменение выходного напряжения, пропорционального величине зазора.

Измерители воздушного зазора серии 4000 являются измерителями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).

Измерители состоят из емкостного сенсора серии 4000, блока усиления-преобразования сигнала Proximitor, который преобразует изменение емкости в выходной сигнал, пропорциональный величине зазора и удлинительного кабеля.

Измерители воздушного зазора серии 4000 имеют следующие модификации:

- сенсоры с диапазоном измерения 50 мм имеют маркировку 400102-01 4000, Proximitor -400100-100-02 4000; соединительный кабель - 400130-100 4000;

- сенсоры с диапазоном измерения 20 мм имеют маркировку 400202-01 4000, Proximitor -400200-100-02 4000; соединительный кабель - 400230-100 4000.

Измерители отличающиеся диапазоном измерения воздушного зазора и габаритными размерами.

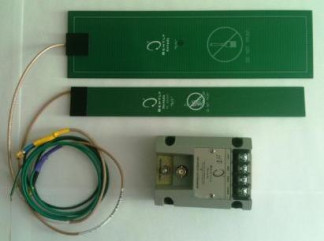

Внешний вид измерителей воздушного зазора серии 4000 приведен на рисунке 1.

Наименование характеристики	400102-01	400202-01
Номинальное значение коэффициента преобразования, мВ/мкм	0,2	0,5
Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения, %	± 10
Диапазон измерения воздушного зазора, мм	От 5,1 до 50,8 включ.	От 2 до 18,3 включ.
Рабочий диапазон частот, Гц	От 0 до 10 000 включ.
Диапазон выходного напряжения, В	10
Нелинейность амплитудной характеристики, %, не более	± 4
Неравномерность частотной характеристики, дБ: - в диапазоне частот (0 ^ 3000) Гц; - в диапазоне частот (3 ^ 5) кГц	От + 0 до -1 включ. От + 0 до -3 включ.
Пределы допускаемой относительной погрешности измерения зазора, вызванной отклонением температуры окружающего воздуха от номинальной на 10 °С, %	± 0,05
Пределы допускаемой относительной погрешности измерения зазора при изменении напряжения питания на 1 В, %	± 2
Условия эксплуатации: диапазон рабочих температур, °С: - емкостного сенсора и соединительного кабеля; - Proximitor	От 0 до 125 включ. От 0 до 70 включ.
Габаритные размеры, мм, не более: - емкостного сенсора (длина х ширина х высота); - соединительного кабеля (диаметр х длина); - Proximitor (длина х ширина х высота)	285х85х5 3,45х10000 100х74х52	285х35х20 3,45х10000 100х74х52
Масса, г, не более: - емкостного сенсора; - соединительного кабеля; - Proximitor	140 320 380

Напряжение питания, В (пост)............

24±0,75 .....75,5

Емкость соединительного кабеля, пФ/м

Знак утверждения типа

Знак утверждения типа наносится на корпус блока усиления-преобразования сигнала Proximitor способом машинной печати и на титульный лист руководства по эксплуатации типографским способом или методом наклейки.

Емкостной сенсор серии 4000

Блок усиления-преобразования сигнала Proximitor

1 шт. 1 шт. 1 шт. 1 экз. 1 экз.

Соединительный кабель

Руководство по эксплуатации

Методика поверки

Поверка

осуществляется по документу МП 54763-13 «Измерители воздушного зазора серии 4000. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2013 г.

Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 2070-90, мультиметр цифровой Agilent 34401А (г/р № 33921-07), набор мер длины концевых плоскопараллельных до 100 мм (г/р № 38376-08).

Сведения о методах измерений

приведены в Руководстве по эксплуатации «Измерители воздушного зазора серии 4000» раздел 2.

Нормативные и технические документы, устанавливающие требования к измерителям воздушного зазора серии 4000

МИ 2070-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1 - 2-10-4 Гц».

Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
