Системы для центровки валов Квант-ЛМ, Квант-Л-ΙΙ, 54765-13

Назначение

Системы для центровки валов (далее системы) Квант-ЛМ, Квант-Л-II предназначены для измерений линейных перемещений при автоматизированной центровке составных валов широкого класса машин и механизмов горизонтального исполнения.

Описание

Принцип действия систем основан на измерении взаимного радиального и осевого смещения центрируемых валов.

По исходным линейным размерам центрируемого агрегата, а также результатам измерений взаимного смещения валов, полученных при одновременном их проворачивании, вычисляются необходимые перемещения опор механизма в вертикальном и поперечном направлениях, обеспечивающие центровку осей вращения валов. Для проведения измерений взаимного смещения валов используются лазерные измерительные блоки, которые с помощью специального крепежа, входящего в комплект поставки, устанавливаются на центрируемых валах. Измерительные данные от измерительных блоков передаются в вычислительный блок с программным обеспечением в цифровом виде. Величины и направления смещений опор, необходимые для центровки рассчитываются процессором измерительного блока и отображаются на экране.

Область применения: предприятия энергетической, судостроительной, машиностроительной и других отраслей промышленности.

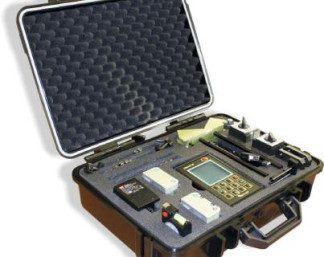

Внешний вид систем для центровки валов Квант-ЛМ, Квант-Л-II показан на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) служит для передачи измерительных данных, поступающих от измерительных каналов на вычислительный блок с целью, сбора, обработки, визуализации и архивации. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системами.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на корпус вычислительного блока методом наклейки и на Руководство по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

Поверка

осуществляется по документу МП 54765-13 «Системы для центровки валов Квант-ЛМ, Квант-Л-II ООО «Балтех», Санкт-Петербург. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 13. 03. 2013 года.

Лист № 4 Всего листов 4

Основным средством поверки является координатная измерительная машина и набор плоскопараллельных концевых мер длины 1 класса 3 разряда, микрометрическая головка с ц. д. 0,001 мм по ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9...50 м и длин волн в диапазоне

0,2...50 мкм».

Сведения о методах измерений

Руководство по эксплуатации, разделы «Центровка валов горизонтальных машин», «Центровка валов вертикальных машин».

Нормативные и технические документы, устанавливающие требования к системам для центровки валов Квант-ЛМ, Квант-Л-11

1.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9...50 м и длин волн в диапазоне 0,2...50 мкм».

2.    ТУ 4389-030-53292586-2012

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
