| Номер в госреестре | 54767-13 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | MT9083A2, MT9083B2, MT9083C2 |
| Изготовитель | "Anritsu Corporation", Япония; Фирма "UMC Electronics Dongguan Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 13.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры оптические МТ9083А2, МТ9083В2, МТ9083С2 (далее по тексту -рефлектометры) предназначены для измерений ослабления в одномодовых и многомодовых оптических кабелях, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля и измерений мощности оптического излучения.
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометры включают три модификации: МТ9083А2, МТ9083В2, МТ9083С2, каждая из которых в свою очередь представлена рядом моделей.
Модификация МТ9083А2 включает модели МТ9083А2-055, МТ9083А2-057, МТ9083А2-063, МТ9083А2-073.
Модификация МТ9083В2 включает модели МТ9083В2-053, МТ9083В2-055, МТ9083В2-056, МТ9083В2-057, МТ9083В2-058, МТ9083В2-063.
Модификация МТ9083С2 включает модели МТ9083С2-053, МТ9083С2-057.
Модификации отличаются набором длин волн, а также значением динамического диапазона.
Каждая из моделей прибора, может быть дополнительно оборудована измерителем оптической мощности из ряда опций 004, 005, 007. Принцип действия измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.

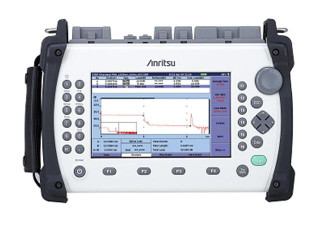

Прибор выполнен в виде переносного прибора в прямоугольном монолитном корпусе.
Основные элементы управления прибором расположены на передней панели.
Прибор оборудован рядом портов:
- измерительный порт оптического рефлектометра, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
- порт встроенного измерителя оптической мощности;
- порт источника оптического излучения (совмещен с измерительным портом оптического рефлектометра);
- порт источника излучения видимого света для проверки целостности волоконной линии и определения изгибов оптического волокна (дополнительная опция).
В рефлектометре имеется возможность сохранения результатов измерения в виде файлов и передача их в персональный компьютер (ПК) через стандартный USB порт.
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, выполняет функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти микроконтроллера рефлектометров. Интерфейсная часть ПО запускается в рефлектометрах и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимая часть ПО рефлектометров представляет программный продукт «MT9083x2».
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| MT9083x2 | installMT9083A2 v1xx | 1.04 | 627e770a | CRC-32 |
В рефлектометре имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части рефлектометра исключен конструктивно. В целях предотвращения вскрытия корпуса рефлектометра произведено пломбирование. Замена версии ПО с целью расширения возможностей системы может производиться в аккредитованных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Таблица 2 - Метрологические и технические характеристики рефлектометров оптических МТ9083A2_
| Модель | МТ9083А2-055 | МТ9083А2-057 | МТ9083А2-073 | МТ9083А2 -063 | ||
| Тип волокна | Одномодовое (SMF) 10/125 мкм | Многомодовое (ММF) 62.5/125 мкм | ||||
| Рабочие длины волн, нм | 1310±25/1550±25/ 1650±5 | 1310±25/1550±25/ 1625±25 | 1310±25/ 1550±25 | 1310±25/ 1550±25 | 850±30/ 1300±30 | |
| Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 36.5 35 32.5 | 35 33.5 30.5 | 37 35,5 | 37 35,5 | 27 (при длительности импульсов 500 нс) 26 (при длительности импульсов 4 мкс) | |
| Мертвая зона при измерении ослабления, м, не более | 5 /5,5 /6,5 | 6 /6,5 /7,5 | 5 /5,5 | 5 /5,5 | 4 /5 | |
| Мертвая зона при измерении положения неоднородности, м, не более | 1 | |||||
| Длительность зондирующих импульсов | 3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс | 3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс** | ||||
| Диапазоны измеряемых длин, км | 0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100; 0 - 200; 0 - 300 | 0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100 | ||||
| Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ | ±0,05 х A; где A - измеряемое затухание, дБ | |||||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(1 + 3 х 10-5 • L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | |||||
* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083A2, МТ9083B2, МТ9083C2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.
** Для рабочей длины волны 850 нм длительности импульсов 1 мкс, 2 мкс, 4 мкс не поддерживаются
| Модель | МТ9083В2-055 | МТ9083В2-057 | МТ9083В2-053 | МТ9083В2 -063 | |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | Многомодовое (ММF) 62.5/125 мкм | |||
| Рабочие длины волн, нм | 1310±25/1550±25/ 1650±5 | 1310±25/1550±25/ 1625±25 | 1310±25/ 1550±25 | 1310±25/ 1550±25 | 850±30/ 1300±30 |
| Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98% от максимума шумов) | 40 39 33 | 38 37 36 | 40 39 | 40 39 | 27 (при длительности импульсов 500 нс) 26 (при длительности импульсов 4 мкс) |
| Мертвая зона при измерении ослабления, м, не более | 5 /5,5 /6,5 | 6 /6,5 /7,5 | 5 /5,5 | 5 /5,5 | 4 /5 |
| Мертвая зона при измерении положения неоднородности, м, не более | 1 | ||||
| Длительность зондирующих импульсов | 3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс | 3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс** | |||
| Диапазоны измеряемых длин, км | 0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100; 0 - 200; 0 - 300 | 0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 -50; 0 - 100 | |||
| Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ | ±0,05 х A; где A - измеряемое затухание, дБ | ||||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(1 + 3 х 10-5 L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | ||||
* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083A2, МТ9083B2, МТ9083C2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.
** Для рабочей длины волны 850 нм длительности импульсов 1 мкс, 2 мкс, 4 мкс не поддерживаются
| Модель | МТ9083В2-056 | МТ9083В2-058 | МТ9083С2-053 | МТ9083С2-057 |
| Тип волокна | Одномодовое (SMF) 10/125 мкм | |||
| Рабочие длины волн, нм | 1310±25/1490±25/ 1550±25 | 1310±25/1490±25/ 1550±25/1625±25 | 1310±25/1550±25 | 1310±25/1550±25/ 1625±25 |
| Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин, длительности импульса 20 мкс, по уровню 98 % от максимума шумов) | 40 39 39 | 40 39 39 38 | 44 44 | 44 44 42 |
| Мертвая зона при измерении ослабления, м, не более | 6 /6,5 /6,5 | 7 /7,5/7,5 /8,5 | 3,8 /4,3 | 3,8 /4,3 /4,8 |
| Мертвая зона при измерении положения неоднородности, м, не более | 1 | |||
| Длительность зондирующих импульсов | 3 нс, 10 нс, 20 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 4 мкс, 10 мкс, 20 мкс | |||
| Диапазоны измеряемых длин, км | 0 - 0,5; 0 - 1; 0 - 2,5; 0 - 5; 0 - 10; 0 - 25; 0 - 50; 0 - 100; 0 - 200; 0 -300 | |||
| Пределы допускаемой абсолютной погрешности при измерении ослабления, дБ | ±0,05 х A; где A - измеряемое затухание, дБ | |||
| Пределы допускаемой абсолютной погрешности при измерении длины, AL | AL = ±(1 + 3x10-5L+5) м; где L - измеряемая длина; 5- дискретность отсчета в измеряемом диапазоне длин, м. | |||
* Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру оптическому МТ9083A2, МТ9083В2, МТ9083С2 конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти диапазона длин.
| Наименование характеристики | Значение характеристики |
| Длины волн | Те же, что у рефлектометра, из набора: 850±30, 1300±30, 1310±25, 1490±25, 1550±25, 1625±25, 1650±5 нм |
| Уровень выходной мощности излучения источника в непрерывном режиме, дБм*: • для длины волны 850 нм • для длин волн 1300, 1310, 1490, 1550, 1625, 1650 нм | минус 6 ± 2 минус 5 ± 1,5 |
| Нестабильность уровня мощности излучения источника за 1 мин, дБ, не более | ± 0,1 |
* Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт Таблица 6 - Метрологические и технические характеристики встроенного измерителя оптической мощности (через одномодовый порт OTDR)
| Наименование характеристики | Значение характеристики |
| Диапазон измерений уровня средней мощности оптического излучения, дБм | минус 50 - минус 5 |
| Диапазон длин волн исследуемого излучения, нм | 1310±25,1490±25, 1550±25, 1625±25, 1650±5 |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки 1310, 1550, 1625 нм, дБ | ±0,5 |
Таблица 7 - Метрологические и технические характеристики встроенного измерителя оптической мощности (опции 004, 005, 007)
| Модель | МТ9083А2/В2/С2-007 | МТ9083А2/В2/С2-004 | МТ9083А2/В2/С2-005 |
| Диапазон измерений уровня средней мощности оптического излучения, дБм: • на длине волны 850 нм • на длинах волн 1310, 1550 нм | минус 60 - 3 минус 67 - 6 | минус 50 - 23 | минус 43 - 23 |
| Диапазон длин волн исследуемого излучения, нм | 750 - 1700 | 1200 - 1700 | |
| Устанавливаемые значения длин волн, нм | 850, 1300, 1310, 1383, 1490, 1550, 1625, 1650 | 1310, 1383, 1490, 1550, 1625, 1650 | |
| Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБ: • 850 нм • 1310, 1550 нм | 0,9 0,4 | 0,4 | |
| Наименование характеристики | Значение характеристики |
| Напряжение питания, В: -от встроенной аккумуляторной батареи; -от сети переменного тока через сетевой адаптер напряжением и частотой (50 ± 5) Гц | 12 100 - 240 |
| Габаритные размеры (Д х Ш х В), мм, не более: с защитными резиновыми накладками..................................... без защитных резиновых накладок........................................... | 284 х 200 х 77 270 х 165 х 61 |
| Масса (включая аккумуляторную батарею), кг, не более | 1,9 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 20°С, %, не более | минус 10 - 50 до 80 (без конденсации) |
наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус рефлектометров оптических МТ9083A2, МТ9083В2, МТ9083С2 методом наклеивания.
| Наименование | Количество, шт. |
| Рефлектометр оптический МТ9083A2, МТ9083В2, МТ9083С2 | 1 |
| Аккумуляторная батарея | 1 |
| Сетевой адаптер | 1 |
| Шнур питания | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документам Р 50.2.071-2009 «ГСИ. Рефлектометры оптические. Методика поверки» и ГОСТ Р 8.720-2010 «ГСИ. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Основные средства поверки:
1) Рабочий эталон средней мощности оптического излучения в волоконно-оптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности оптического излучения: от 10-10 до 10-2 Вт. Диапазоны длин волн исследуемого излучения: 800 - 900 нм, 1250 - 1350 нм, 1480 -1700 нм. Длины волн источников излучения (калибровки): 850±5, 1310±10, 1490±5, 1550±10, 1625±5 нм. Пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±2,5%, в рабочем спектральном диапазоне ±5%, измерений относительных уровней мощности ±1,2%.
2) Рабочий эталон единицы длины и ослабления в световоде.
Основные метрологические характеристики: диапазон воспроизводимых длин от 0,06 до 500 км. Основная абсолютная погрешность при воспроизведении длины ±(0,2 +1х10- L) м, где L - измеряемая длина, м. Диапазон измерений вносимого ослабления от 0 до 20 дБ. Основная абсолютная погрешность измерений ослабления: 0,02 дБ/дБ.
Всего листов 9
Рефлектометры оптические МТ9083A2, МТ9083В2, МТ9083С2. Руководство по эксплуатации главы 4 - 9.
Нормативные и технические документы, устанавливающие требования к рефлектометрам оптическим МТ9083А2, МТ9083В2, МТ9083С2
1 ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
2 Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
3 ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи информации. Методика поверки».
Вне сферы государственного регулирования.
