| Номер в госреестре | 54768-13 |
| Наименование СИ | Спектрометры люминесцентные портативные |
| Обозначение типа СИ | ИнСпектр L405 |
| Изготовитель | ООО "ИнСпектр", г.Черноголовка |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Спектрометры люминесцентные портативные «ИнСпектр» L405 (далее по тексту -спектрометры) предназначены для измерения интенсивности люминесценции в зависимости от длины волны.
Принцип действия спектрометров основан на спектральном анализе люминесцентного излучения при воздействии на исследуемый объект электромагнитного лазерного излучения видимого диапазона.
Спектрометр состоит из источника лазерного излучения, решеточного спектрометра, системы сбора и фильтрации излучения люминесценции.
Источник лазерного излучения состоит из платы питания и лазерного диода. Решеточный спектрометр, состоящий из двух сферических зеркал, дифракционной решетки и оптической щели, оснащен малошумящим многоканальным детектором-анализатором для регистрации амплитудных и спектральных характеристик рассеянного излучения.
Для возбуждения сигнала люминесценции используется лазер с длиной волны 405 нм.
Спектрометр имеет спектральный диапазон измерений 475,3^753,6 нм.

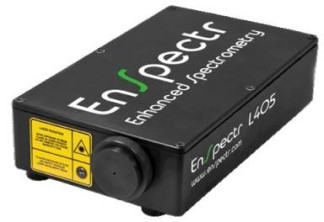

Конструктивно спектрометр выполнен в прямоугольном корпусе настольнопереносного типа. Доступ к данным и аппаратным средствам спектрометра осуществляется посредством встроенного микроконтроллера с USB интерфейсом.
На передней панели спектрометра устанавливаются насадки для удобной и быстрой установки образца в фокусе линзы, собирающей люминесцентное излучение. На ту же панель в виде наклеек наносится маркировка об опасности лазерного излучения.
От несанкционированного доступа к элементам схемы корпус спектрометра защищается пломбирующими наклейками, наносящимися между крышкой и корпусом спектрометра.
Программное обеспечение (далее по тексту - ПО), входящее в состав спектрометра, служит для задания условий измерения, проведения обработки результатов измерений, сохранения и отображения на экране персонального компьютера (ПК) информации в удобном для оператора виде.
Идентификационные данные (признаки) программного обеспечения представлены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификацион ный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение EnSpectr Professional | EnSpectr Professional | 1.0.5.493 и выше | - | |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений длин волн, нм | 475,3-753,6 |
| Спектральное разрешение, нм, не более | 3 |
| Длина волны лазера, нм | 405 |
| Предел допускаемого относительного среднеквадратического отклонения измерений длин волн, % | 0,5 |
| Предел обнаружения по родамину В, мг/дм3 | 0,0002 |
| Линейность измерений массовой концентрации родамина В, %, не более | 10 |
| Г абаритные размеры, мм, не более | 230 x 146 x 60 |
| Масса, кг, не более | 1,6 |
| Класс лазерной безопасности: - с насадкой, перекрывающей лазерный пучок - с насадкой, не ограничивающей лазерный пучок - без насадки | 1 3B 3B |
| Электропитание от сети переменного тока: - напряжением, В - частотой, Гц | 100 - 240 50-60 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, мм рт. ст. | от 15 до 25 80 от 720 до 790 |
наносится на титульный лист руководства по эксплуатации ИнСпектр.443430.002 РЭ типографским методом и в виде наклейки на корпус спектрометра методом наклеивания.
Таблица 3
| Наименование | Количество, шт. | Примечание |
| Спектрометр люминесцентный портативный «ИнСпектр» L405» | 1 | Модель по выбору заказчика |
| Сетевой адаптер питания | 1 | Для включения прибора в сеть |
| Кабель USB | 1 | Для подключения прибора к ПК |
| Флэш-диск c программой управления и установочными драйверами | 1 | |
| Комплект насадок | 1 | |
| Комплект виал для измерений жидких и сыпучих субстанций (1,5 мл, 32 x 11,6 мм) | ||
| Запасной лазерный блок | 1 | |
| Противоударный герметичный пластиковый кейс | 1 | |
| Руководство по эксплуатации ИнСпектр.443430.002 РЭ | 1 | |
| Методика поверки № МП 118. Д4-12 | 1 | |
| Планшетный компьютер | 1 | По запросу заказчика |
| Защитные очки, блокирующие лазерное излучение | 1 | По запросу заказчика |
осуществляется по документу МП 118.Д4-12 «Спектрометры люминесцентные портативные «ИнСпектр L405». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 19 ноября 2012 г.
Основные средства поверки:
1. Лампа эталонная спектральная с полым катодом ЛСП6-Э (CuZn)
Основные метрологические характеристики:
Спектральный диапазон: от 190 до 1000 нм
Пределы допускаемой относительной погрешности измерений энергетической освещенности: ±10 %
Нестабильность энергетической освещенности: ±1 %
2. Аттестованные смеси родамина В, приготовленные в соответствии с РМГ 60-2003 «ГСИ. Смеси аттестованные. Общие требования к разработке»
Основные метрологические характеристики:
Погрешность аттестации: не более 2 %
«Спектрометры люминесцентные портативные «ИнСпектр L405». Руководство по эксплуатации ИнСпектр.443430.002 РЭ», раздел III «Эксплуатация прибора».
Нормативные и технические документы, устанавливающие требования к спектрометрам раман-люминесцентным портативным «ИнСпектр» L405
ТУ 4434-001-61543068-2010 «Спектрометры люминесцентные портативные «ИнСпектр L405». Технические условия».
Вне сферы государственного регулирования обеспечения единства измерений.
