Назначение
Преобразователи термоэлектрические ТХА 001, ТХА 002, ТХК 002 (далее по тексту - преобразователи) предназначены для измерения температуры газообразных и жидких неагрессивных сред, агрессивных сред, не разрушающих защитную арматуру преобразователей, поверхностей подшипников и твердых тел.
Описание
Принцип работы преобразователей основан на явлении возникновения термоэлектродвижущей силы в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов термоэлектродов и разностью температур мест соединения (спаев) термоэлектродов.
Преобразователи ТХА 001 имеют модели ТХА 001, ..., ТХА 001.11, которые отличаются друг от друга по виду взрывозащиты, по диапазону измеряемых температур, по наличию или отсутствию головки, по типу рабочего спая, по диаметру защитной арматуры, по виду установочного устройства. Модели преобразователей имеют исполнения, отличающиеся друг от друга по типу рабочего спая, по длине погружаемой части защитной арматуры, по длине соединительного кабеля (для моделей без головки).
Преобразователи ТХА 002, ТХК 002 имеют модели для измерений температуры поверхностным и погружным способом.
Погружаемые преобразователи ТХА 002, ТХК 002 имеют модели ТХА 002, ., ТХА 002.17, ТХА 002.40, ..., ТХА 002.43, ТХА 002.50, ..., ТХА 002.59, ТХА 002.65К, ТХА 002.80, ..., ТХА 002.99, ТХК 002, ..., ТХК 002.03, ТХК 002.08, ТХК 002.09, ТХК 002.40, ТХК 002.42, ТХК 002.50, ..., ТХК.002.59, ТХК 002.80, ..., ТХК 002.99, которые отличаются друг от друга по виду взрывозащиты, по диапазону измеряемых температур, по типу материала термопар, по типу рабочего спая, по наличию или отсутствию головки, по количеству термопар, по диаметру защитной арматуры, по виду установочного устройства. Модели преобразователей имеют исполнения, отличающиеся друг от друга по длине и диаметру погружаемой части защитной арматуры, по конструкции и материалу головки, по длине соединительного кабеля (для моделей без головки).
Поверхностные преобразователи ТХА 002, ТХК 002 имеют модели ТХА 002. П, ТХК 002.П, которые отличаются друг от друга по виду взрывозащиты, по типу материала термопар, по типу рабочего спая, по количеству термопар, по типу клеммной головки.
Преобразователи изготавливают в общепромышленном исполнении (далее по тексту - ТХА 001-Оп, ТХА 002-Оп, ТХК 002-Оп) и с видами взрывозащиты по ТР ТС 012/2011 «Искробезопасная электрическая цепь» (далее по тексту - ТХА 001-Exi, ТХА 002-Exi, ТХК 002-Exi) и «Взрывонепроницаемая оболочка» (далее по тексту -ТХА 001-Exd, ТХА 002-Exd, ТХК 002-Exd).

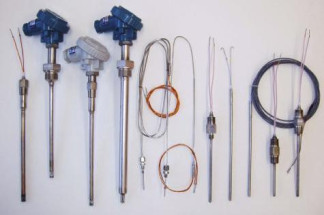

Преобразователи состоят из одного или двух чувствительных элементов (термопары), защитной арматуры, головки или соединительного кабеля.
Термопары преобразователей изготавливают из термопарного кабеля КТМС ХА, КТМС ХК по ТУ 16-505.757 диаметром от 1,5 мм до 6,0 мм (или аналогичного ему импортного производства).
Защитную арматуру преобразователей изготавливают из нержавеющих сталей 12Х18Н10Т, 10Х17Н13М2Т по ГОСТ 5632-72 или жаропрочной стали 15Х25Т (или 20Х23Н18, или ХН50МВКТЮР-И, или ХН75МБТЮ) по ГОСТ 5632-72.
Лист № 2 Всего листов 8
Головки преобразователей изготавливают из прессматериала АГ-4В, термостойкого фенопласта по ГОСТ 20437, поликарбоната или алюминиевых сплавов АК-12 по ГОСТ 1583, или UNI 4514G-AISI13, или АК-11 PN-EN 1706.
Соединительные кабели преобразователей изготавливают из многожильных или одножильных хромелевых и алюмелевых (или копелевых) проводов в термостойкой изоляции или из термопарного кабеля. Соединительные кабели оканчиваются либо свободными концами, либо клеммами, либо высокотемпературными разъемами.
Установочное устройство (узел крепления) преобразователей состоит либо из накидной гайки под спецключ или ключ S13 с резьбой М8х1, М12х1,5, либо из подвижного штуцера М16х1,5, М20х1,5 (подпружиненного или нет) или М27х2 и приварного уплотнительного кольца, либо из неподвижного штуцера с резьбой М27х2, М33х2, К1/2", либо из неподвижного фланца, либо из передвижного штуцера с резьбой М20х1,5 или М27х2.
Рис.2 Взрывозащищенные преобразователи ТХА 001-Exd с видом взрывозащиты «Взрывонепроницаемая оболочка» по ТР ТС 012/2011
Технические характеристики
Диапазоны измеряемых температур, °С:
- для ТХА 001: от минус 40 до плюс 150; от минус 40 до плюс 180; от минус 40 до плюс 450; от минус 40 до плюс 600; от минус 40 до плюс 900;
- для ТХА 002: от минус 40 до плюс 200; от минус 40 до плюс 400; от минус 40 до плюс 600; от минус 40 до плюс 800; от минус 40 до плюс 900; от минус 40 до плюс 1000;
- для ТХК 002: от минус 40 до плюс 200; от минус 40 до плюс 400; от минус 40 до плюс 600
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001: .........................................................................К, L
Лист № 6 Всего листов 8
Класс допуска:................................................................................... 1, 2
Пределы допускаемых отклонений от НСХ по ГОСТ Р 8.585-2001, °С (в зависимости от класса допуска):
- для ТХА класса 1: .................................± 1,5 (от минус 40 °С до плюс 375 °С),
.....................± 0,004-t (свыше плюс 375 °С до плюс 900 °С);
- для ТХА класса 2:....................................± 2,5 (от минус 40 °С до плюс 333 °С),
..................± 0,0075-t (свыше плюс 333 °С до плюс 1000 °С);
- для ТХК класса 2:...................................± 2,5 (от минус 40 °С до плюс 300 °С),
.....................± 0,0075-t (свыше плюс 300 °С до плюс 600 °С)
Количество термопар: ........ ................1, 2
Тип рабочего спая: ......................................изолированный, неизолированный
Показатель тепловой инерции Т0,63, с:
- для ТХА 001: ........................................................................от 0,3 до 5,0;
- для ТХА 002, ТХК 002, кроме ТХА 002.65К, с диаметром защитной арматуры не более 10 мм:..................................................................................от 5,0 до 20,0;
- для ТХА 002.65К: ................................................................ от 0,3 до 0,7;
- для ТХА 002, ТХК 002 с диаметром защитной арматуры 20 мм: ......от 5,0 до 40,0;
- для взрывозащищенных моделей ТХА 002, ТХК 002: ....................от 6,0 до 12,0
Показатель тепловой инерции t0,63 поверхностных ТХА 002.П, ТХК 002.П, с, не более: ....20 Электрическое сопротивление изоляции измерительной цепи относительно корпуса преобразователей составляет, МОм, не менее:
- для ТХА 002 (кроме ТХА 002.65К), ТХК 002
- 100,0 - при температуре (25 ± 10) оС и относительной влажности от 30 до 80 %;
- 5,0 - при температуре (25 ± 10) оС и относительной влажности от 30 до 80 % для ТХА 002.65К;
- 1,0 - при относительной влажности 100 % и температуре 40 оС;
- 1,0 - при температуре 300 оС;
- 0,07 - при температуре 600 оС;
- 0,025 - при температуре 800 оС;
- 0,005 - при температуре 1000 оС;
- для ТХА 001
- 1,0 - при температуре (25 ± 10) оС и относительной влажности от 30 до 80 %;
- 1,0 - при относительной влажности 100 % и температуре 40 оС;
- 0,5 - при температуре верхнего предела диапазона измеряемых температур Условное давление среды, температуру которой измеряют, не более, МПа:
..............................................................0,4; 0,5; 0,8; 1,2; 2,0; 3,0; 4,0; 6,3; 16
Диаметр погружаемой части защитной арматуры, мм: .......2,0±0,2; 3,0±0,2; 4,5±0,3;
......................................6,0±0,3; 8,0±0,3; (8,0±0,3)/(10,0±0,3); 10,0±0,3; 20,0±0,5
Длина погружаемой части защитной арматуры, мм: ......................от 20 до 3150(*)
Длина соединительного кабеля, мм: ..........................................от 100 до 5000
Диаметр установочной поверхности ТХА 002.П, ТХК 002.П, мм: ........от 60 до 1420
Масса, г:..............................................................................от 10 до 3700
Средняя наработка на отказ, ч, не менее:................................................50 000
Средний срок службы, лет, не менее: .................... 5
Вид взрывозащиты - «Взрывонепроницаемая оболочка» или «Искробезопасная
электрическая цепь» по ТР ТС 012/2011.
Преобразователи имеют особовзрывобезопасный или взрывобезопасный уровень взрывозащиты по ТР ТС 012/2011 и маркировку взрывозащиты 1ЕхШ1СТ4 Х, 0ЕхШ1СТ4 Х или 0ЕиаПСТ6 Х.
Вид климатического исполнения преобразователей по ГОСТ 15150-69: ............О1
Группа исполнения преобразователей по ГОСТ Р 52931-2008: Д2 (но в диапазоне температур окружающего воздуха от минус 60 до плюс 250 °С (в зависимости от модели).
Лист № 7 Всего листов 8
Степень защиты преобразователей от воздействия воды, твердых тел (пыли) по
ГОСТ 14254-96: ...................................................................IP54, IP65, IP67 или IP68
Примечание:
(*) ТХА 002 с длинами погружаемой части от 80 мм до 200 мм имеют верхний предел диапазона измеряемых температур плюс 700 °С.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист (в правом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на этикетку, прикрепленную к преобразователю.
Комплектность
Преобразователь - 1 шт. (модель и исполнение по заказу).
Паспорт - 1 экз.
Руководство по эксплуатации РГАЖ 0.282.002.01 РЭ, включающее раздел «Методика поверки», - 1 экз.
Габаритный чертеж (ГЧ) - 1 экз.
Примечания:
1. РЭ и ГЧ поставляются в одном экземпляре с первой партией преобразователей.
2. Допускается оформление одного ПС на группу преобразователей одного исполнения, поставляемую одному потребителю.
Поверка
преобразователей осуществляется в соответствии с методикой поверки, изложенной в разделе 3.4 РГАЖ 0.282.002.01 РЭ, утвержденной ГЦИ СИ ФГУП «ВНИИМС», 18 июня 2013г. Основные средства поверки:
- преобразователи термоэлектрические платинородий-платиновый ТППО-1000 эталонные 2-го и 3-его разрядов, диапазон измеряемых температур от плюс 300 до плюс 1200 °С;
- вольтметр универсальный цифровой В7-78, ПГ ±0,0015 %;
- термостаты жидкостные типов «ТЕРМОТЕСТ-100», «ТЕРМОТЕСТ-300», диапазон воспроизводимых температур от минус 30 до плюс 300 °С;
- калибраторы температуры типов КТ-2, КТ-3, диапазон воспроизводимых температур от плюс 40 до плюс 1100 °С;
- печь малоинерционная горизонтальная трубчатая МТП-2МР, диапазон воспроизводимых температур от плюс 300 до плюс 1100 °С.
Сведения о методах измерений
приведены в соответствующих разделах Руководства по эксплуатации РГАЖ 0.282.002.01 РЭ.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТХА 001, ТХА 002, ТХК 002
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики.
ТР ТС 012/2011 Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах.
ТУ РГАЖ 0.282.002.01 ТУ Преобразователи термоэлектрические ТХА 001, ТХА 002, ТХК 002.
Лист № 8 Всего листов 8
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
