Назначение
Анализаторы SFC BA предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в питьевой воде.
Описание
Принцип действия анализатора - электрохимическое восстановление растворенного в воде хлора в потенциостатических условиях.
Анализаторы SFC BA (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы состоят из модуля электроники SFC BA и модуля проточной ячейки SFC
BA.
Модуль электроники SFC BA расположен в пластмассовом корпусе со съемной крышкой, в котором находится электронная плата и кабели ввода. Корпус крепится на кронштейнах на стену или устанавливается на цилиндрическую направляющую вблизи проточного узла. На лицевой панели модуля электроники расположены кнопки управления и жидкокристаллический дисплей для отображения показаний (массовой концентрации и температуры) и сигналов тревоги.
Модуль проточной ячейки SFC BA содержит мембранные датчики CAN исполнений CAN FC1 (для определения свободного хлора) или CAN ТС1 (для определения общего хлора), а также встроенный датчик температуры для измерений температуры и введения температурной компенсации. В мембранных датчиках применяется электролит, который поддерживает постоянное значение рН.
Расход воды через ячейку поддерживается постоянным в заданном диапазоне, может изменяться клапаном- регулятором расхода.
Концентрация остаточного связанного хлора определяется по разности измеренных значений концентраций общего и свободного хлора.
Анализатор имеет следующие виды входных и выходных сигналов:
- релейные выходы;
- цифровой вход;
- выход сигнала мА;
- разъем CAN для подключения датчика;
- разъем для подключения карт памяти SD;
- разъем для обновления встроенного ПО.

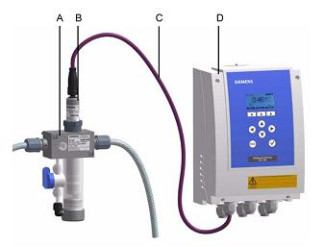

Внешний вид анализатора приведен на рисунке 1.
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО):
- ПО модуля электроники SFC BA (ПО SFC);
- ПО мембранного датчика (ПО TC1(FC1)).
ПО TC1(FC1) осуществляет функции:
- измерение основных параметров и температуры;
- передачи электрического сигнала от мембранного датчика на модуль электроники SFC BA (разъем CAN).
ПО SFC осуществляет функции: расчет содержания определяемого компонента, отображение результатов измерений на ЖКИ дисплее, сохранение результатов измерений на карте памяти SD,
контроль целостности программных кодов ПО, настроечных и калибровочных констант,
контроль общих неисправностей (связь, конфигурация), ограничение доступа при помощи пароля.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер)* программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
SFC | 01.06 | Не доступно | - |
TC1(FC1) | 01.06 | Не доступно | - |
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже указанного в таблице. |
Метрологические и технически характеристики
1 Диапазоны измерений массовой концентрации и пределы допускаемой основной погрешности приведены в таблице 2.
Таблица 2.
Диапазон показаний | Диапазон измерений | Пределы допускаемой основной погрешности | Номинальная цена |
приведенной, у | относительной, 5 | единицы наименьшего разряда дисплея |
мг/дм1 | мг/дм3 | % | % | мг/дм3 |
0 - 0,1 | 0 - 0,1 | ± 30 | - | 0,01 |
0 - 0,2 | 0 - 0,2 | ± 25 | - | - « - |
0 - 0,5 | 0 - 0,2 | ± 25 | - | |
0,2 - 0,5 | - | ± 25 | |
0 - 1 | 0 - 0,2 | ± 25 | - | |
0,2 - 1 | - | ± 25 | |
0 - 2 | 0 - 0,4 | ± 25 | - | |
0,4 - 2 | - | ± 25 | |
0 - 5 | 0 - 1 | ± 25 | - | |
1 - 5 | - | ± 25 | |
0 - 10 | 0 - 2 2 - 10 | ± 25 | ± 25 | 0,1 |
2 Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности, % 6
Лист № 4 Всего листов 5
7 Время прогрева анализатора, ч, не более 1
8 Габаритные размеры и масса приведены в таблице 3.
Таблица 3.
Наименование | Габаритные размеры, мм, не более | Масса, кг, не более |
Модуль электроники SFC BA | длина 185 ширина 145 высота 265 | 2,5 |
Модуль проточной ячейки SFC | Ширина 136 Высота 195 Глубина 61 | 0,5 |
9 Питание анализатора осуществляется от сети переменного тока напряжением
(230±23) В, частотой (50 ± 1) Гц или от источника постоянного тока 24 В.
10 Потребляемая электрическая мощность, В А, не более 10
11 Условия эксплуатации:
- диапазон температуры окружающей среды от 0 до 50 °С
- диапазон атмосферного давления от 84 до 106,7 кПа
- диапазон относительной влажности воздуха до 95 % (без конденсации влаги).
12 Параметры анализируемой воды:
- диапазон температуры анализируемой воды от 5 до 45 °С;
- диапазон значений pH анализируемой воды от 4 до 8;
- удельная электрическая проводимость анализируемой воды, не менее 0,01 См/м.
- диапазон расхода воды через проточный модуль от 8 до 15 дм3/ч;
- диапазон давления воды на входе проточного модуля от 0,2 до 4,0 кгс/см2.
13 Средняя наработка на отказ: 24000 ч (при доверительной вероятности Р=0,95).
14 Средний срок службы 10 лет.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели анализаторов.
Комплектность
Комплектность поставки анализаторов приведена в таблице 4.
| аблица 4. |
№ п/п | Наименование | Количество |
1 | Анализатор SFC BA | 1 шт. |
2 | Карта памяти SD не менее 128 Мв | 1 шт. |
3 | Соединительный кабель | 1 шт. |
4 | Кабель для обновления ПО | 1 шт. |
5 | Комплект ЗИП (мембраны, электролит) | 1 компл. |
6 | Комплект для монтажа анализатора | 1 компл. |
7 | Руководство по эксплуатации | 1 экз. |
8 | Методика поверки МП-242-1548-2013 | 1 экз. |
Поверка
осуществляется по документу МП-242-1548-2013 «Анализатор SFC BA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 апреля 2013 г.
Основные средства поверки:
Анализатор Р15 р1ш-М/О3 фирмы Siemens PLC (Wallace&Tieman) (№ 36209-07 в Госреестре СИ РФ), пределы допускаемой погрешности ± 10 %.
Сведения о методах измерений
Методика измерений приведена в документе «Анализатор SFC BA. Руководство по эксплуатации», 2012.
Нормативные и технические документы, устанавливающие требования к анализаторам SFC BA
1 ГОСТ 22729-84 «Анализаторы жидкостей. ГСП. Общие технические условия».
2 ГОСТ 27987-88 «ГСП. Анализаторы жидкости потенциометрические. Общие технические условия»,
3 ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показателей состава и свойств».
4 Техническая документация фирмы-изготовителя.
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
