Модули сенсорные интеллектуальные ИСМ-4Т, 54778-13

Документы

Карточка СИ

Номер в госреестре	54778-13
Наименование СИ	Модули сенсорные интеллектуальные
Обозначение типа СИ	ИСМ-4Т
Изготовитель	Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва
Год регистрации	2013
Срок свидетельства	09.07.2029
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Модули сенсорные интеллектуальные ИСМ-4Т предназначены для измерения и передачи в цифровой форме результатов измерений:

- объемной доли кислорода (O2), водорода (H2), диоксида углерода (CO2);

- массовой концентрации оксида углерода (СО), сероводорода (H2S), хлористого водорода (HCl), аммиака (NH3), хлора (Cl2), диоксида азота (NO2), диоксида серы (SO2), фосгена (COCl2), синильной кислоты (HCN), фосфина (PH3), паров органических веществ;

- довзрывоопасных концентраций горючих газов и паров.

Описание

Модули сенсорные интеллектуальные ИСМ-4Т (далее - ИСМ) представляют собой встраиваемые измерительные блоки непрерывного действия, предназначенные для информационной связи с другими изделиями.

ИСМ может использоваться в качестве самостоятельного устройства, а также в составе переносных газоанализаторов, стационарных измерительных преобразователей и других технических устройств, предназначенных для измерения содержания горючих и токсичных газов. Принцип действия:

- ИСМ объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),

- ИСМ довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК) или оптико-абсорбционный (ОА);

- ИСМ массовой концентраций паров органических веществ - фотоионизационный

(ФИ);

- ИСМ объёмной доли диоксида углерода - оптико-абсорбционный (ОА);

Способ забора пробы - диффузионный.

Обозначения, наименования ИСМ, диапазоны измерений и маркировка взрывозащиты приведены в таблице 1.

Таблица 1 - Обозначения, наименования, диапазоны измерений и маркировка взрывозащиты ИСМ

Обозначение	Наименование	Определяемый	Диапазон	Маркировка
		компонент	измерений	взрывозащиты
ЕКРМ.413422.004	ИСМ-mS 1.0	Сероводород	0-20 мг/м3	mxibnCT6
ЕКРМ.413422.004-01	ИСМ-rnS 2.0	Сероводород	0-50 мг/м3	-//-
ЕКРМ.413422.003	ИСМ-Nffi 1.0	Аммиак	0-100 мг/м3	-//-
ЕКРМ.413422.003-01	ИСМ-Nffi 2.0	Аммиак	0-2000 мг/м3	-//-
ЕКРМ.413422.003-02	ИСМ-Nffi 3.0	Аммиак	0-600 мг/м3	-//-
ЕКРМ.413422.003-03	ИСМ-Nffi 4.0	Аммиак	0-200 мг/м3	-//-
ЕКРМ.413422.003-04	ИСМ-Ш 1.0	Хлор	0-6 мг/м3	-//-
ЕКРМ.413422.003-05	ИСМ-Ш 2.0	Хлор	0-50 мг/м3	-//-
ЕКРМ.413422.003-06	ИСМ-Ш 3.0	Хлор	0-30 мг/м3	-//-
ЕКРМ.413422.003-07	ИСМ-HCl 1.0	Хлористый водород	0-10 мг/м3	-//-
ЕКРМ.413422.004-02	ИСМ-ТО 1.0	Оксид углерода	0-100 мг/м3	-//-
ЕКРМ.413422.004-03	ИСМ-ТО 2.0	Оксид углерода	0-1000 мг/м3	-//-

Обозначение	Наименование	Определяемый компонент	Диапазон измерений	Маркировка взрывозащиты
ЕКРМ.413422.004-04	ИСМ-Ш2 1.0	Диоксид азота	0-20 мг/м3	-//-
ЕКРМ.413422.004-05	ИСМ-Ш2 2.0	Диоксид азота	0-50 мг/м3	-//-
ЕКРМ.413422.004-06	ИСМ-SO2 1.0	Диоксид серы	0-35 мг/м3	-//-
ЕКРМ.413422.004-07	ИСМ^2 2.0	Диоксид серы	0-100 мг/м3	-//-
ЕКРМ.413422.003-09	ИСМ-СОС12 1.0	Фосген	0-5 мг/м3	-//-
ЕКРМ.413422.004-08	ИСМ-НСN 1.0	Синильная кислота	0-15 мг/м3	-//-
ЕКРМ.413422.004-09	ИСМ-PH 1.0	Фосфин	0-10 мг/м3	-//-
ЕКРМ.413422.005	ИСМ-О2	Кислород	0-30 % (об.д.)	-//-
ЕКРМ.413422.003-10	ИСМ-H2	Водород	0-2 % (об.д.)	-//-
ЕКРМ.413422.008	ИСМ-ТО2	Диоксид углерода	0-5 % (об.д.)	-//-
ЕКРМ.413216.001	ИСМ-CnHm-tk	Г орючие газы и пары	0-50 % НКПР	mxdibnCT6
ЕКРМ.413422.006	ИСМ-CnHm-оа	Г орючие газы и пары	0-100 %НКПР	mxibnCT6
ЕКРМ.413422.007	ИСМ-PID 1.0	Органические вещества	0-20 мг/м3	-//-
ЕКРМ.413422.007-01	ИСМ-PID 2.0	-//-	0-200 мг/м3	-//-
ЕКРМ.413422.007-02	ИСМ-PID 3.0	-//-	0-2000 мг/м3	-//-
ЕКРМ.413216.100	ИСМ-ИМИ	Имитационная	-	-//-

ИСМ соответствуют требованиям ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ 30852.02002 (МЭК 60079-0:1998); ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998) ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-2002 (МЭК 6007911:1999), имеют маркировку взрывозащиты «1Ех1Ы1СТ6», «1ЕхШЬ11СТ6».

Виды взрывозащиты ИСМ:

- «взрывонепроницаемая оболочка» (d) по ГОСТ Р 51330.1-99 (МЭК 60079-1-98), ГОСТ 30852.1-2002 (МЭК 60079-1:1998);

- «искробезопасная электрическая цепь» (ib) по ГОСТ Р 51330.10-99 (МЭК 60079-11-99), ГОСТ 30852.10-2002 (МЭК 60079-11:1999).

Степень защиты корпуса ИСМ по ГОСТ 14254-96 IP 00.

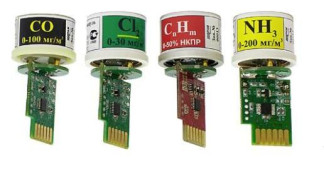

Внешний вид ИСМ представлен на рисунке 1.

Модули сенсорные интеллектуальные ИСМ имеют следующие виды программного обеспечения:

1)встроенное;

2) автономное.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и обеспечивает передачу по протоколу «I2C» следующей информации:

- тип и наименование ИСМ;

- наименование измеряемого газа;

- результат измерений содержания определяемого компонента (с компенсацией по температуре окружающей среды);

- интервал времени с момента включения до выхода в режим измерений;

- серийный номер;

- настроечные параметры (коэффициенты градуировочной характеристики);

- значения пороговых концентраций;

- коды превышения пороговых значений;

- текущее значение ресурса сенсора;

- остаточный ресурс сенсора.

Встроенное ПО ИСМ имеет следующую структуру:

- модуль аналогово-цифрового преобразования и обработки;

- модуль коэффициентов усиления (автоматический выбор оптимального коэффициента усиления входных аналоговых цепей);

- модуль термокомпенсации;

- модуль расчета содержания определяемого компонента;

- модуль хранения констант;

- модуль интерфейса.

Автономное ПО (пользовательская программа) «PC_GraduirC» версии v.1.0.1 и выше для персонального компьютера под управлением ОС Microsoft Windows не является метрологически значимым и предназначено только для проведения сервисных работ (настройка нулевых показаний и чувствительности) в лабораторных условиях. Работа с ПО возможна только при подключении блока градуировочного к ПК через интерфейс USB.

Программное обеспечение идентифицируется при помощи программы «PC_GraduirC». Идентификационные данные программного обеспечения приведены в таблице 2.

Наименование программного обеспечения	Иденти-фикацион-ное на-именование программного обеспечения	Номер версии (иден-тификаци-онный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
ИСМ-Nrn по	ISM NH3	01.00.01.002	86f30ff5a7834db6eaca771709f586f8	MD5
ИСМ^2 ПО	ISM SO2	02.00.01.002	2368d85a3a4003e0982ed7a0386db8dc	MD5
ИСМ-O2 ПО	ISM O2	03.00.01.002	bd7604c8f3b7c5654526cdc5a0b9dfca	MD5
ИСМ-CnHm-tk ПО	ISM_CnH m tk	04.01.01.002	2099b2cbb5f797aee70ff554a78166eb	MD5
ИСМ-H2S ПО	ISM H2S	05.00.01.002	4aefde515a54e41e6447d1f19bcff0a6	MD5
ИСМ-CO по	ISM CO	06.00.01.002	5aa23d5637779b76ad5f5c5495296216	MD5
ИСМ-^2 ПО	ISM CL2	07.00.01.002	31ed57c509f5e8791c15815fc5784afa	MD5
ИСМ-HCL по	ISM HCL	08.00.01.002	eca7a7ec97129b75a29e93540b3df97e	MD5
ИСМ-Ш ПО	ISM H2	09.00.01.002	e9e5d59b67 afd461a594b8f07dc2bea1	MD5
ИСМ-Ш2 ПО	ISM NO2	10.00.01.002	a12bc766d99df630ed45a048f9e18c51	MD5
ИСМ-COCL2 ПО	ISM COC L2	11.00.01.002	0e5f514c669ad28509d6f088f502a2db	MD5
ИСМ-HCN по	ISM HCN	12.00.01.002	18f8650934a7c60da3a5e45a0993ecb6	MD5
исм-imit по	ISM IMIT	00.00.01.002	a48b42c95dc4378278e7f92169cee0fa	MD5
ИСМ-Pm по	ISM PH3	13.00.01.002	a556f560832856cdeff3b21980c50114	MD5
ИСМ-CnHm-oa ПО	ISM_CnH m oa	04.00.01.003	e40ec04754cd9b49fb92b8646b884c11	MD5
ИСМ-CO2 ПО	ISM CO2	14.05.01.002	bcdd22b0663b0e060852654dff56d473	MD5
ИСМ-PID ПО	ISM PID	04.05.01.002	621bddfb53e01943e2c1f8e0be3d2828	MD5
Примечание - номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения ИСМ учтено при нормировании метрологических характеристик.

ИСМ имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «C» по МИ 3286-2010.

1) Диапазоны измерений и пределы допускаемой основной абсолютной погрешности ИСМ приведены в таблице 3.

Таблица 3 - Диапазоны измерений и пределы допускаемой основной погрешности ИСМ

Обозначение ИСМ	Единица измере ний	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад)	Цена единицы наи меньшего разряда
ИСМ-CnHm-tk 1)	% НКПР	От 0 до 60	От 0 до 50	± 5	0,1
ИСМ-CnHm-oa 2)		От 0 до 100	От 0 до 50	± 5	1
			Св. 50 до 100	± (5 + 0,1 (C^-50))
ИСМ-О2	объемная доля, %	От 0 до 30	От 0 до 30	± 0,9	0,1
ИСМ-Ш		От 0 до 2	От 0 до 2	± 0,2	0,1
ИСМ-Ш2		От 0 до 5	От 0 до 5	± (0,1+0,15Свх)	0,1
ИСМ-т 1.0	мг/м3	От 0 до 100	От 0 до 20	± 4	0,1
			Св. 20 до 100	± (4 + 0,2(Свх-20))
ИСМ-т 2.0 3)	мг/м3	От 0 до 1000	От 0 до 200	± 40	1
			Св. 200 до 1000	± (40 + 0,2(Свх-200))
ИСМ-02 1.0	мг/м3	От 0 до 6	От 0 до 1	± 0,2	0,1
			Св. 1 до 6	± (0,2 + 0,2(Свх-1))
ИСМ-02 2.0 3)	мг/м3	От 0 до 50	От 0 до 10	± 2	0.1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ-02 3.0 3)	мг/м3	От 0 до 30	От 0 до 6	±1,2	0,1
			Св. 6 до 30	± (1,2 + 0,2(Свх-6))
ИСМ-NH3 1.0	мг/м3	От 0 до 100	От 0 до 20	± 4	0,1
			Св. 20 до 100	± (4 + 0,2(Свх-20))
ИСМ-Nro 2.0 3)	мг/м3	От 0 до 2000	От 0 до 400	± 80	1
			Св. 400 до 2000	± (80 + 0,2(Свх-400))
ИСМ-NH3 3.0 3)	мг/м3	От 0 до 600	От 0 до 120	±20	1
			Св. 120 до 600	±(20+0,2(Свх-120))
ИСМ-NH3 4.0	мг/м3	От 0 до 200	От 0 до 20	± 5	0,1
			Св. 20 до 200	± (5 + 0,20(Свх-20))
ИСМ-Н2S 1.0	мг/м3	От 0 до 20	От 0 до 3	± 0,6	0,1
			Св. 3 до 20	± (0,6 + 0,2(Свх-3))
ИСМ-rnS 2.0	мг/м3	От 0 до 50	От 0 до 10	± 2	0,1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ-HCl 1.0	мг/м3	От 0 до 10	От 0 до 3	± 1	0,1
			Св. 3 до 10	± (1 + 0,2(Свх-3))
ИСМ-Ш2 1.0	мг/м3	От 0 до 20	От 0 до 5	±1	0,1
			Св. 3 до 20	± (1 + 0,2(Свх-5))
ИСМ-NO2 2.0	мг/м3	От 0 до 50	От 0 до 10	±2	0,1
			Св. 10 до 50	± (2 + 0,2(Свх-10))
ИСМ-SO2 1.0	мг/м3	От 0 до 35	От 0 до 6	±1,2	0,1
			Св. 6 до 35	± (1,2 + 0,2(Свх-6))

Обозначение ИСМ	Единица измере ний	Диапазон показаний	Диапазон измерений	Пределы допускаемой основной абсолютной погрешности (Ад)	Цена единицы наи меньшего разряда
TOM-SO2 2.0 3)	мг/м3	От 0 до 100	От 0 до 20	±4	0,1
TOM-SO2 2.0 3)	мг/м3	От 0 до 100	Св. 20 до 100	± (4 + 0,2(Свх-20))	0,1
ИСМ-СО^2 1.0 3)	мг/м3	От 0 до 15	От 0 до 1	±0,3	0,1
ИСМ-СО^2 1.0 3)	мг/м3	От 0 до 15	Св. 1 до 5	± (0,3 + 0,25(Свх-1))	0,1
ИСМ-^N 1.0	мг/м3	От 0 до 30	От 0 до 3	±0,6	0,1
ИСМ-^N 1.0	мг/м3	От 0 до 30	Св. 3 до 15	± (0,6 + 0,25(Свх-3))	0,1
ИСМ-PH 1.0 3)	мг/м3	От 0 до 10	От 0 до 2	±0,4	0,1
ИСМ-PH 1.0 3)	мг/м3	От 0 до 10	Св. 2 до 10	± (0,4 + 0,2(Свх-2))	0,1
ИСМ-PID 1.0 4)	мг/м3	От 0 до 20	От 0 до 20	± (0,5+0,2Свх)	0,1
ИСМ-PID 2.0 5)	мг/м3	От 0 до 200	От 0 до 200	± (5+0,2Свх)	1
ИСМ-PID 3.0 6)	мг/м3	От 0 до 2000	От 0 до 2000	± (10+0,2Свх)	1

Примечания:

1) - градуировка ИСМ-CnHm-tk может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан, бензол. ИСМ-CmHm-tk с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 %НКПР (перечень контролируемых компонентов указан в приложении к паспорту);

2) - градуировка ИСМ-CnHm-oa может проводиться индивидуально по следующим компонентам: метан, пропан, бутан, гексан. ИСМ-CnHm-oa с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пен-тана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню " Порог 2" равным 20 %НКПР.

3) - не применяется для контроля ПДК в воздухе рабочей зоны, только для аварийных ситуаций;

4) - градуировка ИСМ-PID 1.0 может проводиться индивидуально по следующим компонентам: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод;

5) - градуировка ИСМ-PID 2.0 может проводиться индивидуально по следующим компонентам: изобутилен, бензол, бутанол, о-ксилол;

6) - градуировка ИСМ-PID 3.0 может проводиться индивидуально по следующим компонентам: толуол, гексан, этанол.

Свх - значение содержания определяемого компонента на входе ИСМ, объемная доля, %, массовая концентрация, мг/м3, довзрывоопасная концентрация, % НКПР.

2) Пределы допускаемой вариации выходного сигнала ИСМ равны 0,5 в долях от пределов допускаемой основной погрешности.

3) При выпуске на ИСМ должны быть установлены пороги срабатывания сигнализации, значения которых приведены в таблице 4.

Наименования ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
Наименования ИСМ	Единица физической величины	«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-CnHm-tk (по метану)	% НКПР	10	20	10 - 20	20 - 45
ИСМ-CnHm-tk (для суммарных углеводородов)		7	12	-	-
ИСМ-CnHm-oa (по метану, бутану, пропану, гексану)		10	20	10 - 20	20 - 90
ИСМ-О2	объемная доля, %	23,0(на повышение)	19(на принижение)	21-30	10-21
ИСМ-Н2		0,4	0,8	0,4 - 1,0	1,0 - 1,8
ИСМ-Ш2		1,2	4,5	0,3 - 2,5	2,5 - 4,8
ИСМ-т 1.0	мг/м3	20	90	10-50	50-90
ИСМ-т 2.0		200	600	100-500	500-900
ИСМ-02 1.0		1	5	0,5-2,5	2,5-5
ИСМ-02 2.0		5	20	5-25	25-45
ИСМ-02 3.0		3	10	2,5-15	15-27
ИСМ-NH3 1.0		20	60	10-50	50-90
ИСМ-NH3 2.0		200	500	160-400	400-1800
ИСМ-NH3 3.0		60	500	40-300	300-550
ИСМ-NH3 4.0		20	100	10-110	110-190
ИСМ-rns 1.0	мг/м3	3	10	1,5-10	10-18
ИСМ-Н2S 2.0		10	20	5-25	25-45
ИСМ-HCl 1.0		5	9	3-6	6-9
ИСМ-NO2 1.0		5	15	2-10	10-18
ИСМ-NO2 2.0		5	25	4-25	25-45
ИСМ^02 1.0		10	30	4-15	15-30
ИСМ-SO2 2.0		30	90	10-50	50-90
ИСМ-СОСЬ2 1.0		1,5	4,5	0,6-2,5	2,5-4,7
ИСМ-НСN 1.0		3	10	1,5-8	8-14
ИСМ- PH3 1.0	мг/м3	2	5	1-5	5-9
ИСМ-PID 1.0 (по винилхлориду)	мг/м3	5	15	2-10	10-18
ИСМ-PID 1.0 (по метилмеркаптану)	мг/м3	3	10	2-11	11-18

Наименования ИСМ	Единица физической величины	Значение порога* срабатывания сигнализации устанавливаемого при выпуске		Диапазон установки порога срабатывания сигнализации
Наименования ИСМ	Единица физической величины	«ПОРОГ 1»	«ПОРОГ 2»	«ПОРОГ 1»	«ПОРОГ 2»
ИСМ-PID 1.0 (по этилмеркаптану)	мг/м3	3	10	2-11	11-18
ИСМ-PID 1.0 (по фенолу)	мг/м3	3	10	2-11	11-18
ИСМ-PID 1.0 (по сероуглероду)	мг/м3	10	15	2-11	11-18
ИСМ-PID 2.0 (по изобутилену)	мг/м3	100	150	20 - 110	110-190
ИСМ-PID 2.0 (по бензолу)	мг/м3	15	45	10 - 40	40-190
ИСМ-PID 2.0 (по бутанолу)	мг/м3	30	90	20-80	80-190
ИСМ-PID 2.0 (по о-ксилолу)	мг/м3	50	150	20 - 100	100 - 190
ИСМ-PID 3.0 (по толуолу)	мг/м3	150	450	50-400	400-1800
ИСМ-PID 3.0 (по гексану)	мг/м3	300	900	100-800	800-1800
ИСМ-PID 3.0 (по этанолу)	мг/м3	1000	1500	400-1000	1000-1800
*) По требованию Заказчика могут быть установлены другие значения порогов срабатывания сигнализации, но в пределах диапазона установки порогов срабатывания сигнализации.

4) Пределы допускаемой дополнительной погрешности ИСМ при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, указаны в таблице 5.

Таблица 5 - Пределы допускаемой дополнительной погрешности ИСМ при изменении температуры окружающей и контролируемой сред

Наименования ИСМ	Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1,7
ИСМ-О2	0,2 на каждые 10°С
ИСМ-Ш2	0,5
ИСМ- (CO 1.0, CO 2.0)
ИСМ- (Cl 1.0, Cl 2.0, Cl 3.0)
ИСМ - (NH3 1.0 - NH3 4.0)
TOM-(rnS1.0, rnS2.0)
ИСМ-HCl 1.0
ИСМ-(Ш2 1.0, NO2 2.0)	0,4 на каждые 10°С
ИСМ -(SO2 1.0, SO2 2.0)
TOM-COCL2 1.0
ИСМ-^N 1.0
ИСМ-PH 1.0
ИСМ-Н2

Наименования ИСМ	Пределы допускаемой дополнительной погрешности от изменения температуры в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-PID 1.0	0,4 на каждые 10°С
ИСМ-PID 2.0
ИСМ-PID 3.0

5) Пределы допускаемой дополнительной погрешности ИСМ от изменения атмосферного давления в рабочих условиях эксплуатации от номинального значения давления 100 кПа указаны в таблице 6.

Таблица 6 - Пределы допускаемой дополнительной погрешности ИСМ от изменения атмосферного давления

Наименования ИСМ	Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1
ИСМ-CnHm-oa	1
ИСМ-О2	0,2 на каждые 10 кПа
ИСМ-ТО2	1
ИСМ-(ТО 1.0, С02.0)	0,2 на каждые 3,3 кПа
ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0)	0,2 на каждые 3,3 кПа
ИСМ- (NH3 1.0 - NH3 4.0)
исм- (rnS1.0, rnS2.0)
ИСМ-HCl 1.0
ИСМ- (NO2 1.0, NO2 2.0)
ИСМ - (SO2 1.0, SO2 2.0)
TOM-C0CL2 1.0
ИСМ-^N 1.0
ИСМ-PH 1.0
ИСМ-Н2
ИСМ-PID 1.0	1
ИСМ-PID 2.0
ИСМ-PID 3.0

6) Пределы допускаемой дополнительной погрешности при изменении относительной влажности в рабочих условиях эксплуатации от номинального значения относительной. влажности 65% при температуре 25°С должны соответствовать значениям, указанным в таблице 7.

Таблица 7 - Пределы допускаемой дополнительной погрешности ИСМ при изменении относительной влажности

Наименование ИСМ	Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности
ИСМ-CnHm-tk	1,4
ИСМ-CnHm-oa	1
ИСМ-02	0,2 на каждые 10 %
ИСМ-ТО2	1
ИCM-(C0 1.0, С02.0)	0,2 на каждые 10 %
ИСМ - (Cl 1.0, Cl 2.0, Cl 3.0)
ИСМ- (NH3 1.0 - NH3 4.0)

Наименование ИСМ	Пределы допускаемой дополнительной погрешности от изменения относительной влажности в долях от пределов допускаемой основной абсолютной погрешности
исм- (rns1.0, rns2.0)
ИСМ-HCl 1.0	1 на каждые 10 %
ИСМ- (NO2 1.0, NO2 2.0)	0,2 на каждые 10 %
ИСМ - (SO2 1.0, SO2 2.0)	0,2 на каждые 10 %
ИСМ-СОСЬ2 1.0	0,5 на каждые 10 %
ИСМ-^N 1.0	0,5 на каждые 10 %
ИСМ-PH 1.0	0,5 на каждые 10 %
ИСМ-Н2	0,5 на каждые 10 %
ИСМ-PID 1.0	0,1
ИСМ-PID 2.0
ИСМ-PID 3.0

7) Пределы допускаемой суммарной дополнительной погрешности от воздействия неиз-меряемых компонентов, содержания которых приведены в таблице 8, равны 1,0 в долях основной абсолютной погрешности в начальной точке диапазона измерений.

Таблица 8 - Пределы допускаемой суммарной дополнительной погрешности от воздействия не измеряемых компонентов

Наименование ИСМ	Содержание не измеряемых компонентов
Наименование ИСМ	NH33 мг/м	CO, мг/м3	H2S, мг/м3	CI2, мг/м3	H2	N0, мг/м3	NO2, мг/м3	SO2, мг/м3	СН4, %об
ИСМ-Nffi 1.0	-	500	3	1	2%(об.д.)	5	20	5	4,4
ИСМ-Nffi 2.0	-	1000	50	1	2%(об.д.)	100	400	20	4,4
ИСМ-Nffi 3.0	-	500	10	5	2%(об.д.)	10	100	10	4,4
ИСМ-Nffi 4.0	-	1000	20	5	2%(об.д.)	30	60	30	4,4
ИСМ-СО 1.0	1000	-	10	5	25 млн-1	100	100	10	4,4
ИСМ-СО 2.0	1000	-	50	30	120 млн-1	300	300	50	4,4
исм-rns 1.0	60	500	-	3	500 млн-1	200	100	3	4,4
исм-rns 2.0	180	1000	-	10	>500 млн-1	500	300	6	4,4
ИСМ-С1 1.0	5	100	2,5	-	0,4% (об.д.)	2	0,5	5	4,4
ИСМ-Cl 2.0	10	500	10	-	0,4% (об.д.)	20	5	10	4,4
ИСМ-Cl 3.0	6	300	6	-	0,4% (об.д.)	12	3	6	4,4
ИСМ-Ш	100	500	20	1		100	100	100	4,4
ИСМ-NO2 1.0	30	100	5	1	1%(об.д.)	100	-	5	4,4
ИСМ-NO2 2.0	100	300	15	3	1%(об.д.)	300	-	15	4.4
ИСМ-02	-	-	-	-	1%(об.д.)	-	-	-	1,0
ИСМ^02 1.0	60	100	3	1	0,4%(об.д.)	200	100	-	4,4
ИСМ-S02 2.0	180	300	6	1	0,4%(об.д.)	500	300	-	4.4
ИСМ-HCN 1.0	10	100	3	80	0,4% (об.д.)	100	8	3	4,4
ИСМ-C0Cl2 1.0	1,0	60	0,05	0,5	0,4% (об.д.)	0,5	50	0,1	4,4
ИСМ-HCl 1.0	10	60	3	3	0,4% (об.д.)	2	1	1	4,4
ИСМ-PH 1.0	20	100	1,0	1,0	0,4% (об.д.)	0,5	1,0	2,0	4,4
ИСМ-CnHm-tk	1500	100	(1)	(1)	0,05% (об.д.)	50	50	(1)	-
ИСМ-CnHm-oa	1500	100	50	50	1% (об.д.)	500	400	100	-
ИСМ-Ш2	1500	100	50	50	1% (об.д.)	500	400	100	2,2
ИСМ-PID 1.0	1,0	- (2)	0,5	- (2)	- (2)	1,5	3,0	- (2)	- (2)
ИСМ-PID 2.0	15	- (2)	10	- (2)	- (2)	20	50	- (2)	- (2)

Наименование

ИСМ

Содержание не измеряемых компонентов

NH33

мг/м

CO,

мг/м3

H2S,

мг/м3

Cl2,3

мг/м3

NO,

мг/м3

NO23

мг/м

SO2,3

мг/м3

СН4,

%об

ИСМ-PID 3.0

120

- (2)

Примечание:

1) Чувствительность ИСМ необратимо уменьшается до 20% от начальной при воздействии в течение 8 ч: [H2S]=10 мг/м3; [SO2]=20 мг/м3; [CL2]=1 мг/м3;

2) ИСМ-PID 1.0, ИСМ-PID 2.0, ИСМ-PID 3.0 не обладают чувствительностью к перечис-_ленным газам, т.к. значение потенциала ионизации этих газов больше 10,6 эВ._

8) Интервал времени с момента включения до выхода

в режим измерений (время прогрева), мин, не более 5

9) Время установления выходного сигнала T0,9 без учета транспортного запаздывания, указано в таблице 9.

Таблица 9 - Время установления выходного сигнала

Наименование ИСМ	Время установления выходного сигнала T0,9, С
ИСМ-CnHm-tk	15
ИСМ-CnHm-oa	30
ИСМ-02
ИCM-CO2
ИCM-(C0 1.0, С02.0)	45
ИСМ - (Cl2 1.0, Cl2 2.0, Cl2 3.0)
ИСМ- (NH3 1.0 - NH3 4.0)
исм- (rnS1.0, rnS2.0)
ИСМ-HCl 1.0	120
ИСМ- (NO2 1.0, NO2 2.0)	45
ИСМ - (SO2 1.0, SO2 2.0)	45
TOM-C0CL2 1.0	120
ИСМ-^N 1.0	60
ИСМ-PH 1.0	60
ИСМ-Н2	45
ИСМ-PID 1.0	30
ИСМ-PID 2.0
ИСМ-PID 3.0

10) Интервал времени работы всех типов ИСМ без корректировки показаний, месяцев,

не более 6

11) Электрическое питание ИСМ осуществляется напряжением постоянного тока, В 3,30 ± 0,05

12) Габаритные размеры, мм, не более ИСМ

- диаметр 30

- длина 60 ИСМ-ИМИ

- длина 55

- ширина 35

- высота 15

13) Масса, г, не более

ИСМ 40

ИСМ-ИМИ 15

14) Средняя наработка на отказ в условиях эксплуатации

(с учетом технического обслуживания), ч 40 000

15) Средний срок службы сенсоров, лет:

ЭХ (кроме кислорода) 1

ЭХ (кислород) 2

ТК (горючие газы и пары) 1

ОА (горючие газы и пары, диоксид углерода) 5

PID 5

Рабочие условия эксплуатации

Диапазон атмосферного давления, кПа от 80 до 120 Диапазоны температуры и относительной влажности

окружающей и анализируемой сред см. таблицу 10

Таблица 10 - Диапазоны температуры и относительной влажности окружающей и анализируемой сред

Наименование ИСМ	Диапазон температур, °С	Диапазон относительной влажности, % при температуре 25 °С
TOM-mS1.0	от минус 40 до плюс 45	От 15 до 90 (без конденсации)
^M-rns2.0	от минус 40 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-Nffi 1.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-Nffi 2.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-Nffi 3.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-Nffi 4.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
исм-ш 1.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
исм-ш 2.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
исм-ш 3.0	от минус 40 до плюс 45	От 20 до 98 (без конденсации)
ИСМ-HCl 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-Ш 1.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ-Ш 2.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ-Ы02 1.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ-Ы02 2.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ^02 1.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ^02 2.0	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ-СОСЬ2 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСM-НСN 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСM-PH3 1.0	от минус 30 до плюс 45	От 15 до 90 (без конденсации)
ИСМ-О2	от минус 30 до плюс 45	От 5 до 95 (без конденсации)
ИСМ-Н2	от минус 40 до плюс 45	От 20 до 90 (без конденсации)
ИСМ-ТО2	от минус 40 до плюс 45	От 0 до 95 (без конденсации)
ИСМ-CnHm-tk	от минус 40 до плюс 45	От 5 до 98 (без конденсации)
ИСМ-CnHm-oa	от минус 40 до плюс 45	От 0 до 98 (без конденсации)
ИСМ-PID 1.0	от минус 30 до плюс 45	От 0 до 90 (без конденсации)
ИСМ-PID 2.0	от минус 30 до плюс 45	От 0 до 90 (без конденсации)
ИСМ-PID 3.0	от минус 30 до плюс 45	От 0 до 90 (без конденсации)
ИСМ-ИМИ	от минус 40 до плюс 45	От 0 до 99 (без конденсации)

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта и на ИСМ в виде наклейки.

Таблица 11 - Комплектность СИ

Обозначение	Наименование	Количество
ЕКРМ.413422.003-хх	ИСМ по таблице 1	по заказу, шт.
ЕКРМ.413422.004-хх		по заказу, шт.
ЕКРМ.413422.005		по заказу, шт.
ЕКРМ.413422.006		по заказу, шт.
ЕКРМ. 413422.007-хх		по заказу, шт.
ЕКРМ.413422.008		по заказу, шт.
ЕКРМ.4134216.001		по заказу, шт.
ЕКРМ.413216.100		по заказу, шт.
ЕКРМ.413422.003-ххПС	Паспорт	1 экз. на ИСМ
ЕКРМ.413422.004-ххПС		1 экз. на ИСМ
ЕКРМ. 413422.005ПС		1 экз. на ИСМ
ЕКРМ. 413422.006ПС		1 экз. на ИСМ
ЕКРМ. 413422.007-ххПС		1 экз. на ИСМ
ЕКРМ. 413422.008ПС		1 экз. на ИСМ
ЕКРМ.413216.001ПС		1 экз. на ИСМ
ЕКРМ. 413216.100ПС		1 экз. на ИСМ
МП-242-1541-2013	Методика поверки	1 экз. на комплект ИСМ
ЕКРМ. 411251.003	Блок градуировочный	по заказу
	Упаковка	1 на комплект

Поверка

осуществляется по документу МП-242-1541-2013 "Модули сенсорные интеллектуальные ИСМ-4Т. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" «08» апреля 2013 г.

Основные средства поверки:

- рабочий эталон 1-го разряда - генератор газовых смесей ГГС по ШДЕК.418813.900 ТУ исполнение ГГС-Р или ГГС-Т в комплекте со стандартными образцами состава газовых смесей по ТУ 6-16-2956-92 в баллонах под давлением и источниками микропотока по ИБЯЛ. 418319.013 ТУ;

- установка газодинамическая ГДУ-34 по гЯ.6434.00.00.000 ТУ, пределы допускаемой относительной погрешности ± 10 %;

- установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения ГС РН3-воздух, предел допускаемой относительной погрешности ± 5 %;

- стандартные образцы состава газовые смеси в баллонах под давлением по ТУ 6-162956-92;

- парофазные источники газовых смесей по ТУ 4215-001-20810646-99;

- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллонах под давлением;

- поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением.

Сведения о методах измерений

Методика измерений приведена в документах «Модули сенсорные интеллектуальные ИСМ. Паспорт» ЕКРМ.413422.003-ххПС, ЕКРМ.413422.004-ххПС, ЕКРМ.413422.005ПС, ЕКРМ. 413422.006ПС, ЕКРМ.413422.007-ххПС, ЕКРМ.413422.008ПС ЕКРМ.413216.001ПС, ЕКРМ. 413216.100ПС, 2013 г.

Лист № 14 Всего листов 14

Нормативные и технические документы, устанавливающие требования к модулям сенсорным интеллектуальным ИСМ

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

5 ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

6 ТУ 4215-022-47275141-13 Модули сенсорные интеллектуальные ИСМ-4Т. Технические условия.

Зарегистрировано поверок	514
Поверителей	5
Актуальность данных	22.11.2024

Государственный реестр средств измерений

Модули сенсорные интеллектуальные ИСМ-4Т, 54778-13

Назначение

Описание

Знак утверждения типа

Поверка

Сведения о методах измерений

Рекомендации к применению
