Газоанализаторы TVA-1000B, 54779-13

Назначение

Газоанализаторы модели TVA-1000B (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного селективного измерения содержания углеводородов (в пересчете на метан) в газовых средах.

Описание

Принцип действия газоанализаторов модели TVA-1000B основан на сжигании органических веществ в пламени водорода с образованием ионов. Перемещающиеся под действием напряжения ионы создают электрический ток, интенсивность которого пропорционально содержанию углерода в анализируемом газе.

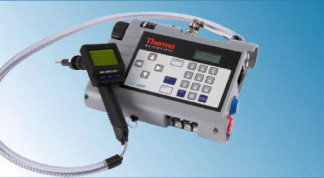

Конструктивно газоанализаторы модели TVA-1000B представляют из себя переносные приборы, выполненные в едином корпусе и состоящие из детектора ПИД, блока электроники и насоса. Пробу газа отбирают при помощи зонда, поставляемого в комплекте прибора, и встроенного в анализатор насоса. Для предотвращения конденсации при сгорании веществ и коррозии материалов зонд оснащен нагревательным устройством.

Газоанализатор полностью автоматизирован. Встроенный микропроцессор управляет ходом анализа, проводит перед каждым анализом самодиагностику, обрабатывает результаты измерений.

Питание прибора осуществляется от аккумулятора, обеспечивающего 8 часов непрерывной работы при температуре окружающей среды 200С

В газоанализаторах модели TVA-1000B предусмотрена трехуровневая аварийная сигнализация. При превышении объемной доли углеводородов в пересчете на метан для любого из уровней выдается звуковой сигнал и индикация на ЖК дисплее прибора.

Вывод данных может осуществляться непосредственно на ЖК дисплей, находящийся на передней панели газоанализаторов, результаты могут сохраняться в памяти приборов, а также передаваться в персональный компьютер через интерфейс RS-232.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Программное обеспечение (ПО) газоанализаторов модели TVA 1000B имеет древовидную структуру. С помощью ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации, передавать полученные данные.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 32862010 соответствует уровню "С". Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. ПО не влияет на метрологические характеристики анализаторов.

Технические характеристики

Диапазон измерений объемной доли углеводородов (в пересчете на метан), млн-1

от 0 до 10 000

Пределы допускаемых значений абсолютной погрешно сти измерений, объемная доля, млн-1 в диапазоне от 0 до 10 млн-1 Пределы допускаемых значений относительной погреш ности измерений, %:

± 2,5

в диапазоне св. 10 млн-1 до 10 000 млн-1 Время установления показаний Т0,9, не более, с Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более

± 25 4

300

343х262х81

5,8

Условия эксплуатации:

-    температура окружающей среды, оС

от 0 до 40 от 20 до 95 24

-    относительная влажность, %

-    напряжение питания, В

Знак утверждения типа

наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор модели TVA-1000B.

Зарядное устройство для аккумулятора.

Комплект ЗИП.

Зонд для отбора пробы.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 54779-13 "Инструкция. Газоанализаторы модели TVA-1000B. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМС" 25 июня 2013 г. и входящим в комплект поставки.

Основные средства поверки:

-    государственные стандартные образцы - поверочные газовые смеси метан - воздух, ГСО 3897-87, ГСО 3905-87 по ТУ 6-16-2956-01.

Сведения о методах измерений

руководство по эксплуатации на газоанализаторы модели TVA-1000B

Нормативные документы, устанавливающие требования к газоанализаторам модели TVA 1000B

техническая документация фирмы-изготовителя "Thermo Fisher Scientific", США.

Рекомендации к применению

-    газоанализаторы предназначены для применения вне сферы государственного регулирования.
