Приборы измерительные GIS-DM, 54780-13

Назначение

Приборы измерительные «GIS-DM» (далее по тексту - приборы) предназначены для измерения максимальной амплитуды напряжения повторяющихся частичных разрядов при диагностировании изоляции электрооборудования.

Описание

Принцип действия приборов основан на преобразовании с помощью аналоговоцифрового преобразователя измерительной информации о сигналах частичных разрядов, снимаемой с помощью датчиков, входящих в состав прибора.

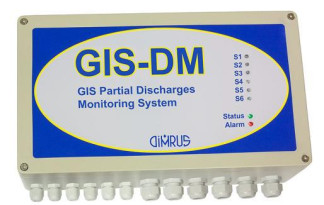

Функционально прибор состоит из модуля и датчиков. Модуль выпускается в стальном разъёмном корпусе, предназначенном для защиты электронных плат от механических повреждений, предохранения от воздействия электромагнитного излучения, пыли, водяных струй и для удобства монтажа на месте эксплуатации.

Управление прибором осуществляется при помощи внешнего программного обеспечения (ПО), устанавливаемого на персональный компьютер (ПК).

В приборах предусмотрены два основных режима работы:

-    режим периодических измерений максимальной амплитуды напряжения повторяющихся частичных разрядов;

-    режим «временного» мониторинга.

На верхней панели прибора расположены в один ряд светодиоды для отображения информации о состоянии оборудования.

Корпуса датчиков изолированы от внутренних измерительных цепей благодаря использованию изолирующего корпуса из ABC-пластика с дополнением стекловолокна. Датчики подключаются к прибору при помощи коаксиальных кабелей RG-58U, экраны которых соединены с корпусом разъема и с корпусом прибора, а также соединены между собой, но изолированы от мест установки датчиков, что позволяет максимально снизить вероятность появления потенциала на корпусе прибора.

Все входные каналы для регистрации частичных разрядов (ЧР) прибора равноценны и независимы друг от друга, имеют идентичное входное сопротивление 50 Ом.

Для повышения надежности прибора все входные каналы имеют встроенную защиту от паразитных импульсных помех и фильтры, выделяющие сигналы ЧР в диапазоне от

1 МГц до 10 МГц.

Датчики снимают с измерительного вывода комплексный сигнал, содержащий сигналы частичных разрядов. При регистрации в памяти прибора сохраняется дата, время и диапазон значений сигналов частичных разрядов. Считывание журнала сигналов, а также измерение датчиками производится по команде от прибора. Считывание журнала и измерение сигналов частичных разрядов может проводиться как автоматически с определенным периодом, так и вручную.

Приборы предназначены для работы в условиях производственных цехов и на объектах электроэнергетики (электростанции и подстанции).

Программное обеспечение

Встроенное ПО (gis_dm.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.

Внешнее ПО «INVA» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления

прибором, сбора информации с прибора, хранения и представления пользователю в удобном виде. Внешнее ПО не является метрологически значимым.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А».

Технические характеристики

Метрологические и технические характеристики приведены в таблице 2. Таблица 2 - Метрологические и технические характеристики_

Знак утверждения типа наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель прибора - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.

Комплектность

В комплект приборов входят составные части, принадлежности и документация, приведенные в таблице 3.

Таблица 3 - Комплектность

Поверка

осуществляется по документу 4226-071-60715320-2013 МП «Приборы измерительные «GIS-DM». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в мае 2013 г. Средства поверки: генератор импульсов Г5-60, диапазон воспроизведения амплитуды импульсов (0,001 - 10) В, ПГ ±(0,03U + 2 мВ) В, диапазон воспроизведения периода повторения основных одинарных импульсов (0,1 мкс-10 с), ПГ ±(1х10-бТ) с.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации 4226-071-60715320-2009 РЭ.

Нормативные документы, устанавливающие требования к приборам измерительным «GIS-DM»:

1    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

2    ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования».

3    ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».

4    ТУ 4226-071-60715320-2009 «Приборы измерительные «GIS-DM». Технические условия».

5    ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
