Твердомеры Бринелля BH3000, 54781-13

Назначение

Твердомеры Бринелля ВН3000 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля в соответствии с ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением диаметра окружности отпечатка и пересчетом значения длины диаметра в значения твёрдости по Бринеллю (HBW).

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры могут поставляться с автоматической оптической системой измерения твердости Kingscan IV, предназначенной для измерения отпечатков при определении твердости по шкале Бринелля.

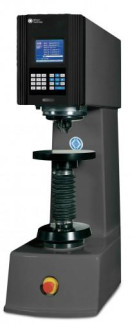

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления твердомером, записью, хранением и статистической обработки результатов измерений. Программное обеспечение для автоматической оптической системы измерения твердости Kingscan IV используется для обработки изображения отпечатков и измерения их диаметров. Идентификационные признаки (данные) ПО приведены в таблице 1.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Технические характеристики

Пределы допускаемой относительной погрешности нагрузки для нагрузок

1839 Н; 2452 Н; 4903 Н; 7355 Н; 9807 Н; 14710 Н, 29420 Н, %...............................................± 1,0.

Диапазон измерений твердости по шкалам Бринелля (HBW):

HBW 2,5/187,5.................................................................................................от 96 до 650

HBW 5/250.......................................................................................................от 32 до 218

HBW 5/750.......................................................................................................от 96 до 650

HBW 10/500.....................................................................................................от 16 до 108

HBW 10/1000...................................................................................................от 32 до 218

HBW 10/1500...................................................................................................от 48 до 325

HBW 10/3000...................................................................................................от 96 до 650

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2. Таблица 2

Рабочие условия применения:

температура воздуха ,оС......................................................................................... от 10 до 35;

напряжение питания от сети переменного тока частотой

60±0,3Гц......................................................................................................................110±10 В;

50±0,3 Гц.....................................................................................................................220±20 В.

Рабочее пространство:

высота, мм............................................................................................................................280;

ширина (от центра), мм.......................................................................................................130.

Габаритные размеры, мм, не более:

длина.................................................................................................................................... 605;

ширина................................................................................................................................. 345;

высота.................................................................................................................................1005.

Масса, кг, не более.............................................................................................................. 260.

Знак утверждения типа

Знак утверждения типа наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер Бринелля ВН3000............................................................................................1 шт.;

микроскоп .........................................................................................................................1 шт.;

оптическая система Kingscan IV....................................................................1 шт. (по заказу);

наконечник с твердосплавным шариком 02,5 мм...........................................................1 шт.;

наконечник с твердосплавным шариком 05 мм..............................................................1 шт.;

наконечник с твердосплавным шариком 010 мм............................................................1 шт.;

вспомогательные принадлежности.........................................................................1 комплект;

руководство по эксплуатации............................................................................................1 шт.

Поверка

осуществляется по документу ГОСТ 8.398-80 «Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Сведения о методах измерений

Твердомеры Бринелля ВН3000. Руководство по эксплуатации.

Нормативные документы, устанавливающие требования к твердомерам Бринелля ВН3000

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»

ГОСТ 9012-59 «Металлы. Метод измерения твёрдости по Бринеллю»

ГОСТ 8.062-85 «ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля»

Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
