Колонки автозаправочные компримированного природного газа FORNOVO/CNG мод. ER(1,2,3) L(1,2,4)MC, ER(1,2,3) L(1,2,4)MC HP, 54785-13

Назначение

Колонки автозаправочные компримированного природного газа FORNOVO/CNG моделей ER(1,2,3) L(1,2,4) MC, ER(1,2,3) L(1,2,4) MC НР (далее - колонки) предназначены для выдачи компримированного (сжатого) природного газа (метан) в баки транспортных средств на автогазозаправочных станциях и измерения объема выданного газа, приведенного к стандартным условиям.

Описание

Принцип действия колонок основан на измерении массы газов массовым расходомером (массомером) состоит в следующем: природный газ из накопителя (аккумулятора газа) поступает к патрубку колонки и через фильтр, механический и пневматический клапаны поступает в массомер, затем через раздаточный шланг с пистолетом поступает в бак транспортного средства.

Сигнал от массомера поступает в электронный блок колонки, на цифровом табло которого индицируется объем отпущенного газа (определяется по заранее введенному в электронный блок колонки значению плотности газа при стандартных условиях), его цена и стоимость.

Для увеличения производительности колонка может подключаться через блок клапанов к одному, двум или трем аккумуляторам с разным значением давления газа (линии заправки).

Колонка оснащена манометром для контроля давления газа на выходе перед раздаточным шлангом (индикаторный режим).

Задание дозы газа и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера (кассового терминала).

Основными элементами колонки являются:

-счетчик расходомер массовый,

-электронный блок TW1nA-M производства фирмы EsiWelma s.r.l, Италия; -раздаточный шланг с пистолетом.

Структура условного обозначения колонок:

ERX1LX2X3, где:

Х1 - количество линий заправки: от 1 до 3;

Х2 - количество постов: 1, 2 или 4;

Х3 - производительность: "МС" - стандартная, "МС НР" - повышенная.

Маркировка взрывозащиты:

Электрической части по ГОСТ Р 51330.0-99: 2ExnAdemibIIBT3 X;

Неэлектрической части по ГОСТ Р ЕН 13463-1-2009: II Gb c T3.

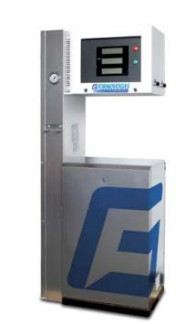

Общепромышленное    Взрывозащищенное

исполнение    исполнение

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.

Основные функции частей программного обеспечения:

1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала с массового счетчика-расходомера;

2)    Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода (массы) и введенной в электронный блок плотности газа при стандартных условиях;

3)    Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

4)    Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства;

5)    Блок индикации предназначен для визуального отображения на табло электронного блока колонки измерительной, диагностической и настроечной информации;

6)    Блок реального времени предназначен для измерения времени работы колонки и времени действия диагностируемых ситуаций;

7)    Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

Идентификационные данные ПО приведены в таблице 1.

*При изменении ХХ изменения метрологически значимых характеристик ПО не

происходит, предназначено для исправления возможных ошибок в ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню защиты «С» согласно МИ 3286-10.

Влияние ПО учтено при нормировании метрологических характеристик.

Технические характеристики

Знак утверждения типа

Знак наносится на лицевую панель колонок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Поверка

осуществляется по документу МП 2550-0218-2013 «Колонки автозаправочные компримированного природного газа FORNOVO/CNG моделей ER(1,2,3) L(1,2,4) MC,

ER(1,2,3) L(1,2,4) MC НР. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20. 02.2013 г.

Основные средства поверки:

Весы с характеристиками не хуже: НПВ 150 кг, абсолютная погрешность ± 30 г.

Сведения о методах измерений

Методика измерений приведена в документе «Колонки автозаправочные компримированного природного газа FORNOVO/CNG моделей ER(1,2,3) L(1,2,4) MC, ER(1,2,3) L(1,2,4) MC НР. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к колонкам автозаправочным компримированного природного газа FORNOVO/CNG моделей ER(1,2,3) L(1,2,4) MC, ER(1,2,3) L(1,2,4) MC НР

-    ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

-    Техническая документация фирмы-изготовителя

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Выполнение государственных учетных операций.
