Газоанализаторы 51i, 54790-13

Назначение

Газоанализаторы модели 51i (в дальнейшем - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли углеводородов (в пересчете на углерод) в газовых средах.

Описание

Принцип действия газоанализаторов модели 51i основан на сжигании органических веществ в пламени водорода с образованием ионов. Перемещающиеся под действием напряжения ионы создают электрический ток, интенсивность которого пропорционально содержанию углеводорода в анализируемом газе.

Конструктивно газоанализаторы модели 51i представляют из себя стационарные автоматические приборы, выполненные в едином корпусе и состоящие из пламенно-ионизационного детектора, термостата, блока электроники и насоса.

Существуют две модификации прибора: LT и HT, отличающиеся друг от другом рабочими температурами термостатов. В приборах модификации LT возможен нагрев пробы до температур от 100 до 125 0C; модификации HT от 125 до 200 0C.

Газоанализаторы полностью автоматизированы. Встроенный микропроцессор управляет ходом анализа, проводит самодиагностику, обрабатывает результаты измерений.

Вывод данных может осуществляться непосредственно на ЖК экран, находящийся на передней панели газоанализатора, также прибор оснащен интерфейсами RS-232 и RS-485, для подключения к персональному компьютеру или самописцу и аналоговыми выходами 0-100 мВ, 0-1 В, 0-5 В, 0-10 В (на выбор пользователя). Возможно подключение к локальной сети Ethernet для эффективного удаленного доступа.

Thermo

SCIENTIFIC

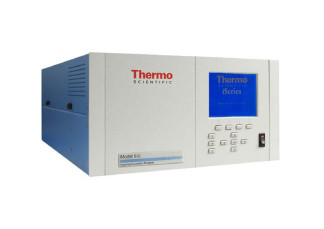

Рис. 1 Фотография общего вида газоанализаторов модели 51i

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Программное обеспечение (ПО) газоанализаторов модели 51i имеет древовидную структуру. С помощью ПО можно считывать результаты измерений, проводить калибровку прибора, настраивать пороги срабатывания сигнализации, передачу данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню "А" для встроенной части ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.

ПО не влияет на метрологические характеристики анализаторов.

Технические характеристики

от 0 до 10 000

± 20

± 20 ± 15 420 425х220х585 22,7

Диапазон измерений объемной доли углеводородов (в пересчете на углерод) 1), млн-1

Пределы допускаемых значений приведенной погрешности измерений, %

в диапазоне от 0 до 10 млн-1 Пределы допускаемых значений относительной погрешности измерений, %

в диапазоне св. 10 млн-1 до 200 млн-1 в диапазоне св. 200 млн-1 до 10 000 млн-1 Потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более

Условия эксплуатации:

Примечание:

1). Поверочным компонентом является метан или пропан.

Знак утверждения типа

наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор модели 51i. Комплект ЗИП.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 54790-13 "Инструкция. Газоанализаторы модели 51i. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМС" 25 июня 2013 г. и входящему в комплект поставки.

Основные средства поверки:

-    государственные стандартные образцы - поверочные газовые смеси ГСО 3862-87, ГСО 3875-87, ГСО 9749-2011 (метан - азот), ГСО 3896-87, ГСО 3897-87, ГСО 9071-2008 (метан

- воздух), ГСО 9218-2008 (пропан-воздух) по ТУ 6-16-2956-01;

-    генератор газовых смесей ГГС-03-03 ШДЕК.418313.001 ТУ.

Сведения о методах измерений

руководство по эксплуатации на газоанализаторы модели 51i

Нормативные документы, устанавливающие требования к газоанализаторам модели 51i

техническая документация фирмы-изготовителя "Thermo Fisher Scientific", США.

Рекомендации к применению

-    газоанализаторы предназначены для применения вне сферы государственного регулирования.
