| Номер в госреестре | 54797-13 |
| Наименование СИ | Хроматографы газовые промышленные |
| Обозначение типа СИ | Heat Value мод. HGC-303 |
| Изготовитель | "Azbil Corporation", Япония |
| Год регистрации | 2013 |
| Срок свидетельства | 10.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

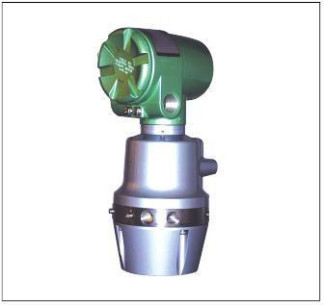

Хроматографы газовые промышленные Heat Value модель НОС-ЗОЗ (далее -хроматографы) предназначены для измерений компонентного состава природного газа, газовых топлив и вычисления их теплофизических свойств: теплоты сгорания, относительной плотности и числа Воббе.
Хроматографы представляют собой автоматический прибор непрерывного действия с насадочными колонками, на которых по заданной программе происходит разделение компонентов природного газа с последующим измерением их содержания детектором по теплопроводности и расчета на основе компонентного состава значений объемной теплоты сгорания (низшей и высшей), относительной плотности, коэффициента сжимаемости и числа Воб-бе (низшего и высшего).
Для настройки и диагностики работы хроматографа используется программное обеспечение (HGM), устанавливаемое на внешнем персональном компьютере. На экране внешнего персонального компьютера возможно отображение хроматограмм в реальном режиме времени, сохранение хроматограмм, просмотр текущих и архивных результатов измерений содержания компонентов, просмотр и редактирование параметров работы хроматографа.
Компонентный состав природного газа, диапазон измерений молярной доли приведены в таблице 2.
Идентификационные данные по программному обеспечению
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Built-in HGC firmware | HGC | 3.5 | 88C9 | checksum |
| External HGC Monitor (PC software) | HGM | 5.10 |
Хроматографы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль). Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты "С" по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Диапазон измерений молярной доли компонента, %:
| - метан | от 50 до 99,7 |
| - этан | от 0,01 до 15 |
| - пропан | от 0,005 до 3,0 |
| - изо-бутан | от 0,005 до 1,0 |
| - н-бутан | от 0,005 до 1,0 |
| - неопентан | от 0,005 до 0,05 |
| - изо-пентан | от 0,005 до 0,5 |
| - н-пентан | от 0,005 до 0,5 |
| - гексан (в сумме с углеводородами до додекана включительно) | от 0,005 до 0,3 |
| - диоксид углерода | от 0,01 до 10 |
| - азот | от 0,01 до 15 |
| Диапазон измерений теплоты сгорания, МДж/м3 | от 29,8 до 55,9 |
| ккал/м3 | от 7100 до 10700 |
| Предел допускаемых значений среднего квадратического отклонения (повторяемости) результатов измерений, молярная доля, %, в диапазоне молярной доли: свыше 0,005 до 0,01 | 0,001 |
| свыше 0,01 до 0,10 | 0,002 |
| свыше 0,10 до 1,0 | 0,004 |
| свыше 1,0 до 10 | 0,008 |
| свыше 10 до 100 | 0,02 |
| Относительное среднее квадратическое отклонение случайной состав- | 0,05 |
ляющей погрешности измерений теплоты сгорания, %, не более
Пределы допускаемых значений относительного изменения выходного сигнала хроматографа за 120 часов непрерывной работы, %
Максимальная потребляемая мощность, Вт, не более Г абаритные размеры, мм, не более Масса, кг, не более
50
100х115х244
3,5
Условия эксплуатации:
о/~ч
от минус 10 до плюс 50 до 95 от 20,4 до 27,6
- температура окружающей среды, С;
- относительная влажность в рабочем диапазоне температур, %
- напряжение питания постоянного тока, В
наносится на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Хроматограф газовый промышленный Heat Value модель НСС-303.
Интерфейсный модуль Modbus HDM-303 (по заказу).
Комплект ЗИП.
CD диск с программным обеспечением HDM.
Руководство по эксплуатации.
Методика поверки.
осуществляется по документу МП 54797-13 "Инструкция. Хроматографы газовые промышленные Heat Value модель Н0^303. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 23 мая 2013 г. и входящему в комплект технической документации.
Основные средства поверки: ГСО ИПГ № 8219-02.
приведены руководства по эксплуатации на хроматограф.
Нормативные и технические документы, устанавливающие требования к хроматографам газовым Heat Value модель НСС-303
ГОСТ 31369-2008 (ИСО 6976) "Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава";
ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах";
техническая документация изготовителя "Azbil Corporation", Япония.
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
