Назначение
Комплексы ультразвукового контроля черновых осей SCANAXLES OP-05 (далее по тексту - комплексы) предназначены для измерения амплитуд эхосигналов от дефектов, времени прохождения продольной ультразвуковой (УЗ) волны в материале, определения координат дефектов при проведении неразрушающего контроля черновых осей в составе автоматизированной линии по изготовлению колесных пар вагонов фирмы DUNOBAT GROUP.
Описание
Принцип действия комплекса основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.
Комплекс представляет собой ультразвуковой двухканальный прибор, который состоит из трех частей:
- электрический шкаф;
- компьютерный блок управления;
- подставка под оси. Центральная часть подставки предназначена для установки настроечного образца и осей для проведения контроля, по краям располагаются прямые совмещенные пьезоэлектрические преобразователи диаметром 25 мм с частотами 2,0; 2,25; 2,5 МГц.

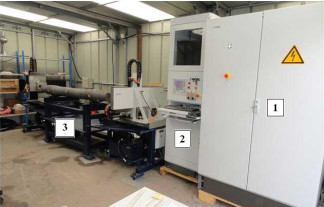

Фотография общего вида комплекса представлена на рисунке 1.
Лист № 2 Всего листов 4
От несанкционированной настройки и вмешательства электрический шкаф и компьютерный блок управления защищены с помощью механического замка.
Программное обеспечение
Управление комплексом, обработка результатов измерений, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения (ПО) WinScan+, установленного на компьютерном блоке управления.
Идентификационные признаки ПО комплексов соответствуют данным, приведенным в таблице 1.
Таблица 1
Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификац и-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентикатора ПО |
ПО контроля | WinScan+ | 4.2.0 и выше | - | - |
Защита программного обеспечения комплексов от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Технические характеристики
Таблица 2
Наименование характеристики | Значение |
Количество каналов | 2 |
Диапазон установки амплитуды импульсов возбуждения (по размаху) на нагрузке 50±1 Ом, В | От 25 до 200 |
Допускаемое отклонение установки амплитуды импульсов возбуждения, % | ± 15 |
Допускаемое отклонение установки усиления, дБ - в диапазоне от 0 до 10 дБ (включительно); - в диапазоне от 10 до 50 дБ | ± 1,0 ± 2,0 |
Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала, % высоты экрана комплекса | ± 2,0 |
Диапазон установки задержки экрана, мкс | От 0 до 300 |
Диапазон установки развертки экрана, мкс | От 0,1 до 498 |
Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс | ± 0,02 |
Диапазон измерения координат залегания дефектов, мм | От 0,3 до 2250 |
Пределы допускаемой абсолютной погрешности измерения координат залегания дефектов (при имитации отражателя радиоэлектронным сигналом), мм | ± 0,12 |
Питание комплекса осуществляется от сети переменного тока с глухозаземленной нейтралью: - напряжением, В - частотой, Гц | 380 50 |
Габаритные размеры, не более (длина, ширина, высота), мм - электрический шкаф; - компьютерный блок управления; - подставка под оси | 605х1205х2000 605х805х2100 4010х1440х1760 |
Масса комплекса, не более, кг | 2200 |
Температура эксплуатации, °С | От плюс 15 до плюс 25 |
Относительная влажность воздуха (при температуре 25 °С), % | От 5 до 98 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации в правом верхнем углу типографским методом и на маркировочную бирку комплекса, расположенную на электрическом шкафу, методом наклеивания этикетки.
Комплектность
Таблица 3
№ п.п | Наименование и условное обозначение | Количество |
1 | Электрический шкаф | 1 шт. |
2 | Компьютерный блок управления с установленным ПО | 1 шт. |
3 | Подставка под оси | 1 шт. |
4 | Настроечный образец | 1 шт. |
5 | Руководство по эксплуатации | 1 экз. |
6 | Методика поверки | 1 экз. |
Поверка
осуществляется по документу МП 55.Д4-13 «ГСИ. Комплексы ультразвукового контроля черновых осей SCANAXLES OP-05. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2013 года.
Основные средства поверки:
1. Осциллограф цифровой TDS2012В. Диапазон измеряемых размахов напряжений импульсных радиосигналов от 10 мВ - до 400 В (с делителем 1:10). Пределы допускаемой относительной погрешности измерения амплитуд сигналов для коэффициентов отклонения от
10 мВ/дел до 5 В/дел - ±3 %. Диапазон коэффициента развертки (Кр) 5 нс/дел - 50 с/дел. Пределы допускаемой абсолютной погрешности измерения временных интервалов ±(Кр/250 + 50*10-б*Тизм+0,6)нс. Тизм - измеряемый временной интервал в с.
2. Генератор сигналов сложной формы AFG 3022. Синусоидальный сигнал от 1 мГц до 25МГц, пределы допускаемой относительной погрешности установки частоты ± 1 ppm. Диапазон напряжений от 10 мВразмах до 10 Вразмах, погрешность ±(1 % от величины + 1 мВ.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Комплексы ультразвукового контроля черновых осей SCANAXLES 0P-05. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам ультразвукового контроля черновых осей SCANAXLES OP-05
Техническая документация фирмы «Metalscan» (Франция).
Рекомендации к применению
Комплексы ультразвукового контроля черновых осей SCANAXLES 0P-05 применяются вне сферы государственного регулирования обеспечения единства измерений.
