Теплосчетчики Compact (мод. IV, V), 54811-13

Документы

Карточка СИ

Номер в госреестре	54811-13
Наименование СИ	Теплосчетчики
Обозначение типа СИ	Compact (мод. IV, V)
Изготовитель	"Techem Energy Services GmbH", Германия
Год регистрации	2013
Срок свидетельства	10.09.2018
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Теплосчетчики Compact (модификации IV, V) (далее теплосчетчики) предназначены для измерений и учета тепловой энергии, параметров и расхода теплоносителя в системах водо-, тепло/холодоснабжения.

Описание

Принцип действия теплосчетчика основан на измерении объема теплоносителя, прошедшего через закрытую систему отопления, разности температур в подающем и обратном трубопроводе и вычислений на их основе количества теплоты (тепловой энергии).

В состав теплосчетчика входят - многоструйный счетчик воды, конструктивно совмещенный с тепловычислителем и выполненный в виде измерительной капсулы, и комплект термопреобразователей сопротивления.

Теплосчетчики выпускаются двух модификаций. Модификация Compact IV изготавливается Ду 15, 20, 25 и 40 мм и имеет встроенный М-Bus или импульсный выход для передачи параметров объема теплоносителя и количества теплоты. Модификация Compact V изготавливается Ду 15, 20, 25 и 40 мм и имеет встроенное радиопередающее устройство (радиомодуль), позволяющее передавать данные через открытые системы автоматизации стандарта Open Metering Standart (OMS), в том числе через систему автоматизации Data Techem Smart System (TSS). Все модификации теплосчетчика оснащены инфракрасным (ИК)-портом.

Теплосчетчики Compact (модификации IV, V) с диаметром условного прохода Ду 15,

20 имеют разборную конструкцию, а Ду 25, 40 - неразборную.

Теплосчетчики предназначены для монтажа в обратном и подающем трубопроводе. Теплосчетчики имеют автономное питание и предназначены для непрерывной работы.

На 7 разрядный ЖКИ-дисплей теплосчетчика выводится следующая информация:

- количество теплоты (холода), кВтч, МВтч;

- объем теплоносителя, м3;

- текущий расход теплоносителя, м3/ч;

- температура теплоносителя в подающем и обратном трубопроводах, °С;

- разность температур в подающем и обратном трубопроводах, К;

- текущую тепловую мощность, кВт, МВт;

- время наработки, ч.

Теплосчетчики имеют энергонезависимую память, в которой сохраняются измеренные значения количества теплоты за последние 18 месяцев.

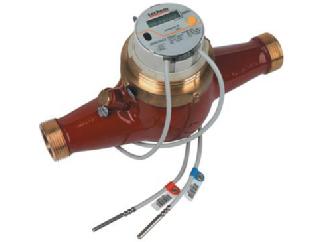

Внешний вид и место опломбирования указаны на рисунке 1.

Программное обеспечение

Теплосчетчики классифицируются как простые автономные измерительные приборы с защищенным интерфейсом. Всей работой теплосчетчиков управляет программа, которая зашивается в ПЗУ на этапе производства и не может быть изменена преднамеренно или случайно во время эксплуатации.

Технические характеристики

Диаметр условного прохода, мм	15	15	20	25	25	40
Номинальный расход, qn, м3/ч	0,6	1,5	2,5	3,5	6,0	10,0
Минимальный расход, qmin, мч	0,006	0,03	0,05	0,07	0,15	0,20
Максимальный расход, qmax, м3/ч	1,2	3,0	5,0	7,0	12,0	20,0
Переходный расход, qt, м3/ч	0,048	0,12	0,2	0,28	0,48	0,8
Порог чувствительности, м3/ч	0,003	0,01	0,03	0,06	0,06	0,1
Потеря давления при qmax, мбар, не более	243	243	242	250	250	250
Г абаритные размеры, мм, не более	110x105x80			260x155x105		300x175x150
Масса, кг, не более	0,95			2,5		5,0
Диапазон измерения температур, °С	от плюс 5 до плюс 90
Диапазон разности температур, °С	от 3 до 80
Тип преобразователя температуры	Pt500
Рабочее давление теплоносителя, МПа, не более	1,6
Пределы допускаемой относительной погрешности при измерении объема, % От qmin до qt От qt (включ.) до qmax	±5 ±2

Пределы допускаемой абсолютной погрешности при измерении температуры, °С	±(0,6+0,004 t) где: t - измеренное значение температуры воды
Пределы допускаемой абсолютной погрешности при измерении разности температур, К	±(0,5+3At min/At), где: At - разность температур в подающем и обратном трубопроводах; Atmin - минимальная измеряемая разность температур
Пределы допускаемой относительной погрешности при измерении количества теплоты, % 3 < At < 10 10 < At < 20 20 < At < 80	±6 ±5 ±4
Напряжение батареи питания, В	3±0,3
Срок службы батареи питания, лет, не менее	10
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %	от 5 до 55 от 30 до 80
Степень защиты	IP 54
Средний срок службы, лет	12

Знак утверждения типа

наносится на переднюю панель теплосчетчика методом наклейки и на титульном листе Паспорта типографским способом.

Комплектность

В комплект поставки входят:

- теплосчетчик Compact

- 1 шт.;

- 1 шт. (по заказу);

- 1 шт.

- Паспорт

- Методика поверки 435-050-2012 МП

- комплект монтажных частей

- упаковка

Поверка

осуществляется по документу 435-050-2012 МП «Теплосчетчики Compact IV, V. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 27 октября 2012 г.

Перечень эталонов, применяемых при поверке:

- установка поверочная с диапазоном расходов от 0,006 до 20 м3/ч, ПГ ±0,5 %;

- термостаты жидкостные, диапазон воспроизведения от 4 до 90 °С, ПГ поддержания температуры ±0,1 °С;

- термометр, диапазон измерения от 5 до 100 °С, ПГ ±0,2 °С;

- манометр до 16 кгс/см , КТ 1,0.
