Государственный реестр средств измерений

Машина испытательная универсальная EU-40K, 54816-13

Документы
Карточка СИ
Номер в госреестре 54816-13
Наименование СИ Машина испытательная универсальная
Обозначение типа СИ EU-40K
Изготовитель ОАО "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (ЕВРАЗ ЗСМК), г.Новокузнецк
Год регистрации 2013
МПИ (интервал между поверками) 1 год
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Машина испытательная универсальная EU-40K Назначение средства измерений

Машина испытательная универсальная EU-40K предназначена измерения нагрузки (усилия) и перемещения (изменения линейных размеров) при статических испытаниях материалов на растяжение и сжатие.

Описание

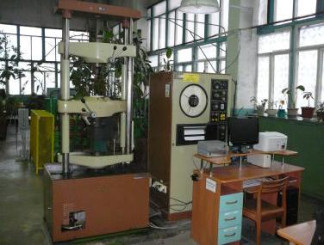

Машина испытательная представляет блочно-модульную конструкцию. Состоит из основания, на котором закреплена рама с подвижной и неподвижной траверсами, привода электродвигателя, электронного блока управления и персонального компьютера. Электродвигатель и электронный блок управления располагаются внутри основания. Подвижная траверса перемещается по направляющим колоннам рамы с помощью винтовых пар. Силоизмерительное устройство состоит из датчика силы (давления) «Корунд» ДИ-001 госреестр № 47336-11, производства ООО «СТЭНЛИ», Россия, закреплённого на подвижной траверсе, и электронного блока управления. Нагрузка прикладывается к испытуемому образцу последовательно с датчиком избыточного давления.

Принцип действия силоизмерительного устройства заключается в преобразовании силы, приложенной к испытуемому образцу, в электрический сигнал, передающийся в электронный блок управления. Измерение изменений линейных размеров испытуемых образцов при растяжении-сжатии проводится датчиком перемещения 7WA/300мм К1, измерение деформации испытываемого образца проводится датчиками деформации типа БЦ. Управление всеми операциями машины производится с персонального компьютера с использованием программного обеспечения, позволяющего в автоматическом режиме осуществлять измерения, индикацию и хранение результатов измерений.

Программное обеспечение

Программное обеспечение (далее - ПО) IMD 127 V3.742 «EU-40-14» является автономным и полностью метрологически значимым. ПО установлено в ПК, входящий в комплект машины. Идентификационным признаком ПО служит наименование и номер версии, который отображается на экране ПК при включении. Идентификация контрольной суммы исполняемого кода осуществляется внешней утилитой по запросу оператора. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается одноуровневым паролем.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1

Наименова ние ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

IMD 127 V3.742 «EU-40-14»

IMD 127

V3.742

C8226871A1CD7EB10

0EC9804FCE103FF

MD5

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Наибольшая измеряемая предельная нагрузка, кН Наименьшая измеряемая предельная нагрузка, кН Дискретность отсчёта измерения силы, Н

300

6

10

± 1

от 0,2 до 250,0 1000

± 2 ±500 600 1,5

Пределы допускаемой относительной погрешности измерений нагрузки в диапазоне измерения, % (от измеряемого значения)

Диапазон измерения перемещений активного захвата, мм Высота рабочего пространства, мм, не более Пределы допускаемой относительной погрешности измерений перемещения в диапазоне измерения, % (от измеряемого значения)

Максимальная скорость перемещения подвижной траверсы, мм/мин Расстояние между колоннами, мм Потребляемая мощность, кВт

Электрическое питание напряжением 220 В и частотой 50 Гц трехпроводной сети с отклонениями:

напряжения, % частоты, %

± 10 ± 0,2

2100х800х2600

2050

от +10 до +35 от 40 до 70

Г абаритные размеры машины (ДхШхВ), мм Масса, кг

Условия эксплуатации: диапазон рабочих температур, °С относительная влажность, %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации МПКС 3.629.046 РЭ в левой верхней части типографическим способом и на маркировочную табличку, расположенную на EU-40K, фотохимическим способом.

Машина испытательная универсальная EU-40K № 99006/10 в сборе - 1 комплект;

ПК с программным обеспечением IMD 127 V3.742 «EU-40-14» - 1 комплект; Руководство по эксплуатации - 1 экземпляр.

Методика поверки - 1 экземпляр.

Поверка

осуществляется по документу МП 54816-13 «Машина испытательная универсальная EU-40K. Методика поверки», утверждённому ФГУП «СНИИМ» 19.11.2012 г.

Основное поверочное оборудование: рабочие эталоны 2-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых доверительных границ относительной погрешности 5=0,24 %; штангенциркуль с погрешностью ±0,03 мм по ГОСТ 166- 89.

Сведения о методах измерений

Описание

Нормативные и технические документы, устанавливающие требования к испытательной машине

1    ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений

силы»;

2    Техническая документация ОАО «ЕВРАЗ ЗСМК»

Рекомендации к применению

Вне сферы государственного регулирования обеспечения единства измерений.
