Регистраторы переходных режимов ТПА-02, 54818-13

Назначение

Регистраторы переходных режимов ТПА-02 (далее - регистраторы) предназначены для измерений напряжения и силы постоянного и переменного тока, угла фазового сдвига между током и напряжением и частоты переменного напряжения.

Описание

Принцип работы регистратора основан на преобразовании измерительных сигналов в цифровой код в АЦП и математической обработке полученной информации.

Регистратор реализует следующие функции:

-    регистрация группы контролируемых параметров для каждого аварийного режима в виде отдельного файла;

-    непрерывная самодиагностика с формированием соответствующего сигнала в случае собственной неисправности или неисправности контролируемой цепи;

-    вывод сигнализации;

-    передача данных в реальном времени по стандарту С37.118, цикл 20 мс.

-    передача данных о текущем состоянии в сеть АСУ ТП по протоколу GOOSE стандарта IEC 61850-8-1.

Конструктивно регистратор представляет собой блочно-модульное изделие, содержащее в общем случае: модуль источника питания; модуль центрального процессора; аналоговые и дискретные модули ввода/вывода; интерфейсный модули.

Для измерений напряжения и силы постоянного тока с регистратором поставляется устройство нормализации цифровое УНЦ-2.

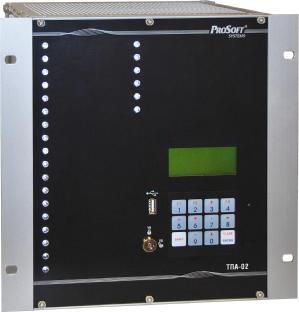

Внешний вид ТПА-02 и УНЦ-2 представлен на рисунке 1.

Программное обеспечение

Общесистемное программное обеспечение реализовано на базе операционной системы реального времени QNX.

Программное обеспечение регистратора является неотъемлемой частью СИ, не имеет выделенной метрологически значимой части и находится в энергонезависимой памяти. Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - С по Р.50.2.077-2011 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка обеспечения защиты программного обеспечения». Защита от физического воздействия на ПО обеспечивается пломбами завода-изготовителя; защита от изменений коэффициентов калибровки обеспечивается на месте эксплуатации оперативным персоналом, следящим за журналом событий ПО. Дополнительных средств защиты программного обеспечения и измеренных данных от изменений не требуется.

Таблица 1. Идентификационные признаки ПО регистраторов переходных режимов ТПА-02

Технические характеристики

в)

Таблица 2. Основные параметры и характеристики

Знак утверждения типа

Знак утверждения типа наносят на титульный лист эксплуатационных документов типографским способом и на табличку на боковой панели регистратора методом маркировки при производстве.

Комплектность

Таблица 3. Комплект поставки

Поверка

осуществляется по документу ПБКМ.421455.004 МП «Регистратор переходных режимов ТПА-

02. Методика поверки», утвержденному ГЦИ СИ ФБУ «УРАТЕСТ» 26.06. 2013 г.

Эталоны:

калибратор универсальный FLUKE 9100:

± 0,006 % от ивых + 4,16 мкВ; ± 0,006 % от U^k + 41,6 мкВ; ± 0,0065 % от U^k + 416 мкВ; ± 0,0065 % от U^k + 4,48 мВ; ± 0,006 % от ^ых + 19,95 мВ; ± (0,0006 • !Вых + 118 мкА);

0 — 320,000 мВ: 0,32001 — 3,2000 В:

3.2001    — 32,000 В

32.001    — 320,000 В

320.01    — 1050,00 В 0,32001 — 3,2000 А

3.2001    — 10,5000 А 0,5 Гц — 10,0 МГц

± (0,00055 • 1Вых + 940 мкА);

± 0,25 • 10° Гц ; генератор специальных импульсов Agilent 33120A:

0 - 100 кГц:    ±1 %;

100 кГц - 1 МГц: ±1,5 %;

прибор многофункциональный «Энергомонитор 3.1К»: (0-360) °    ±0,01 °.

Сведения о методах измерений

Методика измерений приведена в документе ПБКМ.421455.004 РЭ «Регистратор переходных режимов ТПА-02. Руководство по эксплуатации».

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к регистраторам переходных режимов ТПА-02

1.    ГОСТ Р 52931-2008 "Приборы контроля и регулирования технологических процессов. Общие технические условия"

2.    ТУ 4252-012-55181848-2012 "Регистратор переходных режимов «ТПА-02». Технические условия"

3.    ГОСТ Р 8.648-2008 «ГСИ. Государственная поверочная схема для средств измерений

2    9

переменного электрического напряжения до 1000 В в диапазоне частот 1-10 - 2-10 Гц»

4.    ГОСТ 8.027-2001 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»

5.    МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10-8 до 25 А в диапазоне частот 20^-106 Гц»

6.    ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1-10-16^30 А».

7.    ГОСТ 8.129-99 «Государственная поверочная схема для средств измерений времени и частоты».

8.    МИ 1949-88 «ГСИ. Государственная поверочная схема для средств измерений угла фазового

-2 7

сдвига между двумя электрическими напряжениями в диапазоне частот 1-10 - 2-10 Гц»

9.    ПБКМ.421455.004 МП «Регистратор переходных режимов ТПА-02. Методика поверки»

Рекомендации к применению

отсутствуют.
