| Номер в госреестре | 54824-13 |
| Наименование СИ | Комплексы автоматизированные индивидуального дозиметрического контроля |
| Обозначение типа СИ | АКИДК-102РЗ |
| Изготовитель | Ангарский филиал ООО "Уралприбор", г.Ангарск |
| Год регистрации | 2013 |
| Срок свидетельства | 09.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы автоматизированные индивидуального дозиметрического контроля АКИДК-102РЗ (далее по тексту комплекс АКИДК-102РЗ) предназначены для измерений индивидуального эквивалента дозы Hp(10):
- в комплекте с дозиметром ДТЛ-02 или ДВГ-02 в полях фотонного излучения;
- в комплекте с дозиметром ДВГН-02 в смешанных гамма-нейтронных полях.
Принцип действия комплекса АКИДК-102РЗ основан на использовании явления термолюминесценции. Входящие в состав дозиметров детекторы (термолюминофоры на основе LiF) за время экспозиции в процессе ношения при индивидуальном дозиметрическом контроле накапливают энергию, пропорциональную дозе излучения. Считывание информации о дозе, запасенной детекторами дозиметров ДТЛ-02, ДВГ-02, ДВГН-02 производится в считывателе СТЛ-102, где детекторы нагреваются по определенному температурному шаблону. Излучение от детекторов с помощью фотоэлектронного умножителя (ФЭУ) преобразуется в электрический ток, который оцифровывается и обрабатывается контроллером ФЭУ. Результаты измерения кривой термовысвечивания (КТВ) и температурная характеристика нагрева детектора, снимаемая термопарой, передаются управляющему программному обеспечению (ПО) персонального компьютера, выполняющему обработку дозиметрической информации и расчет дозы облучения: доза Hp(10) - при измерении за фильтром толщиной 1 г/см1.
Рассчитанные дозы корректируются с учетом коэффициентов нелинейности, потери информации и потери чувствительности соответствующих детекторов, хранимых в базе данных комплекса и определяемых при калибровке партии дозиметров перед поставкой комплекса. Результаты заносятся в базу данных комплекса и отображаются на экране монитора в табличном или графическом виде.
Комплекс АКИДК-102РЗ состоит из:
- считывателя СТЛ-102;
- персонального компьютера;
- принтера;
- дозиметров типа ДТЛ-02 и ДВГ-02 для измерения индивидуального эквивалента дозы Нр(10) фотонного излучения в диапазоне энергий от 15 кэВ до 20 МэВ;
- дозиметров типа ДВГН-02 для измерения индивидуального эквивалента дозы Нр(10) в полях смешанного п-у излучения в диапазоне энергий фотонного излучения от 15кэВ до 20 МэВ и нейтронного излучения различных энергетических спектров.
В считывателе используется ручная загрузка детекторов ДТГ-4, входящих в состав дозиметров ДТЛ-02 и ДВГ-02, и детекторов ДТГ-4-6, ДТГ4-7, входящих в состав дозиметров ДВГН-02.
ДТГ-4 - детектор монокристаллический термолюминесцентный на основе фторида лития, активированного магнием и титаном, ТУ 95 2511-94.
ДТГ-4-6, ДТГ4-7 - детекторы монокристаллические термолюминесцентные на основе фторида лития обогащенного изотопного состава, активированного магнием и титаном, ТУ 95 2828-2000.
Считыватель СТЛ-102 предназначен для снятия с дозиметров ДТЛ-02, ДВГ-02 и ДВГН-02 информации о накопленной дозе, предварительной обработки принятых данных КТВ и температурной характеристики в компьютер комплекса.
Компьютер комплекса с установленным ПО АКИДК-М предназначен для:
- управления считывателем СТЛ-102;
- ручного ввода индивидуального кода дозиметров ДТЛ-02, ДВГ-02, ДВГН-02;
- оперативной передачи и приема информации со считывателя СТЛ-102;
- хранения базы данных по дозиметрам и базы измерений;
- передачи дозиметрической информации в систему индивидуального дозиметрического контроля (ИДК);
- вывода необходимой информации на принтер.

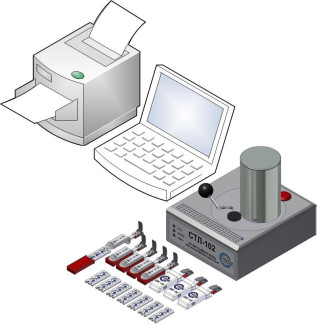

Общий вид комплекса АКИДК-102РЗ приведен на рисунке 1.
Фотография считывателя Лицевая сторона
Фотография считывателя Задняя сторона
Место пломбирования
Работа комплекса АКИДК-102РЗ осуществляется с помощью устанавливаемого на персональном компьютере ПО.
Комплекс АКИДК-102РЗ управляется унифицированным программным пакетом «АКИДК-М», предназначенным для ведения индивидуального дозиметрического контроля персонала предприятий различного профиля.
Функционально ПО комплекса АКИДК-М разделено на две независимые части:
- ПО базы данных индивидуального дозиметрического контроля (БД ИДК);
- ПО измерительной рабочей станции
Измерительная рабочая станция представляет собой ПК с установленным программным обеспечением АКИДК-М и подключенным одним или несколькими считывателями. Считыватели могут быть - СТЛ-200, СТЛ-300, СТЛ-401, СТЛ-102.
Управление процессом измерения подразумевает управление устройствами обработки дозиметров - считывателями СТЛ, в соответствии с определёнными алгоритмами конкретных операций обработки дозиметров.
Назначение программного обеспечения базы данных индивидуального дозиметрического контроля (ПО БД ИДК) заключается в организации единой базы данных персонала, находящегося на индивидуальном дозиметрическом контроле, и обеспечении интерфейса оператора с этой базой данных.
ПО БД ИДК осуществляет сбор дозиметрических данных с рабочих станций и привязку этих данных к личным картам, в соответствии с типами и номерами дозиметров. Привязку дозиметрических данных можно осуществлять как в автоматическом режиме, так и в ручном, с учётом фоновых доз и возможностью задания конкретного отчётного периода. ПО БД ИДК позволяет создать разветвлённую структуру одного или нескольких предприятий, содержащую совокупность личных дозиметрических карт персонала по принадлежности к конкретному месту работы.
БД ИДК построена на основе архитектуры клиент-сервер: БД ИДК может храниться на специально выделенном сервере (либо одном из рабочих компьютеров), при этом доступ к ней возможен одновременно нескольким операторам с разных ПК, объединённых в информационную сеть по протоколу TCP/IP.
Любой из «Клиентов БД ИДК» имеет доступ к выходным данным любой из рабочих станций, при переносе этих данных в БД ИДК обеспечивается их уникальность.
Назначение программного обеспечения измерительной рабочей станции - управление процессом измерения рабочей станции, хранение и обработка дозиметрических данных.
ПО измерительной рабочей станции включает в себя базу данных дозиметров с индивидуальными калибровочными данными, и шаблонами обработки, базу измерений -полученные результаты, включая КТВ и температуры, таблицу экспорта для «Базы данных персонала» - целевые данные для ПО БД ИДК.
База данных измерительной рабочей станции организована с использованием технологии клиент-сервер, имеющей классическую двухзвенную архитектуру, используемую в локальной конфигурации (на одном ПК). Система управления базой данных - SQL-сервер InterBase версии не ниже 8.0.
Выходные данные, измеренные рабочей станцией, содержатся в специальной таблице экспорта ИДК (Dozes) в формате: номер/тип дозиметра, дата измерения, доза.
Подробное описание организации и состава ПО рабочей станции, а также инструкции по работе с базой данных рабочей станции приведены в Руководстве по эксплуатации комплекса АКИДК-102РЗ.
Программное обеспечение комплекса АКИДК-102РЗ имеет развитую справочную систему. Её рекомендуется использовать для обучения работе с комплексом АКИДК-102РЗ. Вызвать справку можно через главное меню программ «Клиент СТЛ», «Клиент БД дозиметров».
Идентификационные данные ПО комплекса АКИДК-102РЗ приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| АКИДК-М «Рабочая станция СТЛ» | Stl.exe | 2.1.1.448 | 758C5DAD30C82E59 56578130A377B58B | MD5 |
| АКИДК-М «База данных дозиметров» | Bddozim.exe | 2.1.1.357 | C59C6FC1A1107535 E03783009135718E | MD5 |
| АКИДК-М «Генератор протоколов рабочей станции» | Protgn.exe | 2.1.1.112 | 383203F829F89B94 7CF26036BEE55EE1 | MD5 |
| АКИДК-М «Библиотека функций» | Solve.dll | 2.1.1.238 | 3DB5E55193093CE5 4AB998F125E42D90 | MD5 |
Метрологически значимая часть ПО комплекса АКИДК-102РЗ и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных (свидетельство о метрологической аттестации программного обеспечения № ПО-2022-002-2013).
В базе данных комплекса АКИДК-102РЗ различаются три основных уровня доступа:
- Администратор;
- Оператор;
- Просмотр.
Каждый уровень доступа имеет собственный пароль.
Если пароль не введён, либо неверен, то доступ к базе данных СТЛ-102 запрещён.
Обеспечение целостности БД дозиметров при хранении и модификации реализовано средствами СУБД InterBase. Контроль целостности информации при передаче по каналам связи и управление доступом обеспечивается операционной системой и сервером InterBase.
Основные технические и метрологические характеристики комплекса АКИДК-102РЗ приведены в таблице 2.
Т аблица 2_
| Наименование характеристики | Значение характеристики |
| Диапазон измерений индивидуального эквивалента дозы Hp(10), мЗв фотонного излучения нейтронного излучения | 0,05 - 10000 0,1 - 2000 |
| Пределы допускаемой основной относительной погрешности измерений дозы Hp(10) фотонного и нейтронного излучений, %, | S = ±^15 + = гДе Н - индивидуальный эквивалент дозы |
| Порог регистрации фотонного излучения Hp(10) с дозиметрами ДТЛ-02, ДВГ-02, ДВГН-02, мЗв, не более | 0,05 |
| Порог регистрации нейтронного излучения Hp(10) с дозиметрами ДВГН-02, мЗв, не более | 0,1 |
| Сходимость результатов измерения дозы Нр(10) 10 мЗв для каждого дозиметра отдельно и для десяти любых дозиметров, взятых вместе, %, не более | ±7,5 |
| Диапазон регистрируемых энергий фотонов при измерении Hp(10) с дозиметрами ДТЛ-02, ДВГ-02, ДВГН-02, МэВ | 0,015 - 20 |
| Энергетическая зависимость чувствительности дозиметров ДТЛ-02, ДВГ-02, ДВГН-02 в указанном диапазоне энергий фотонов относительно энергии 137Cs, %, не более | ± 15 |
| Диапазон регистрируемых энергий нейтронного излучения, МэВ дозиметром ДВГН-02 в полях источников, МэВ | 0 2 - 1> 0 |
| Энергетическая зависимость чувствительности дозиметров ДВГН-02 к нейтронному излучению в указанном диапазоне энергий, %, не более | ± 50 |
| Анизотропия (фотонное излучение со средней энергией 65 кэВ) в углах (0 - 60)°, %, не более | ± 15 |
| Анизотропия (нейтронное излучение от источника Pu-Be) в углах (0 - 60)^ %, не более | ± 15 |
| Время обработки дозиметров, мин, не более для дозиметров ДТЛ-02, ДВГ-02 для дозиметров ДВГН-02 | 3 4 |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы, ч, не менее | 24 |
| Напряжение питания комплекса, В | 220+33 |
| Наименование характеристики | Значение характеристики |
| Частота сети переменного тока, Гц | 50±1 |
| Мощность, потребляемая считывателем СТЛ-102 от сети переменного тока, В-А, не более | 150 |
| Электрическое сопротивление изоляции цепей питания комплекса, Мом, не менее | 50 |
| Электрическое сопротивление заземления, Ом, не более | 0,1 |
| Габаритные размеры (длина, ширина, высота), мм, не более считыватель СТЛ-102 дозиметра ДТЛ-02 дозиметра ДВГ-02 дозиметра ДВГН-02 | 200 х 230 х 220 104 х 25 х 17 115 x 31 х 14 130 x 40 х 21 |
| Масса составных частей комплекса АКИДК-4010, кг, не более считыв атель СТЛ-102 дозиметра ДТЛ-02 дозиметра ДВГ-02 дозиметра ДВГН-02 | 5,8 0,019 0,029 0,055 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С, относительная влажность, %, атмосферное давление, кПа | от 10 до 35 от 20 до 75 от 95 до 105 |
Знак утверждения типа наносится на задней стороне считывателя и на титульном листе «Руководства по эксплуатации комплекса автоматизированного индивидуального дозиметрического контроля АКИДК-102РЗ» методом компьютерной графики.
В комплект поставки комплекса АКИДК-102РЗ входят составные части и эксплуатационная документация, указанные в таблице 3.
Таблица 3
| № п/п | Наименование | Обозначение | Кол-во, шт. | Примечание |
| 1 | Считыватель термолюминесцентный СТЛ-102 | ЖБИТ2.809.015 | 1 | |
| 2 | Дозиметр ДТЛ-02 | ЖБИТ2.805.006 | 1) | |
| 3 | Дозиметр ДВГ-02 | ЖБИТ2.805.010 | 1) | |
| 4 | Дозиметр ДВГН-02 | ЖБИТ2.805.011 | 1) | |
| 5 | Упаковка | ЖБИТ4.170.013 | 1 | |
| 6 | Светофильтр | ЖБИТ7.220.001 | 2 | ЗИП |
| 7 | Термопара | ЖБИТ5.182.007 | 2 | ЗИП |
| 8 | Блок бесперебойного питания (мощность не менее 600 Вт) | 1 | 2) | |
| 9 | Персональный компьютер | IBM совместимый ПК с характеристиками указанными в РЭ | 1 | 3) |
| 10 | Принтер | 1 | 4) | |
| 11 | Руководство по эксплуатации АКИДК-102РЗ | ЖБИТ1.280.006РЭ | 1 | |
| 12 | АКИДК-М - Программное обеспечение измерительной рабочей станции. Описание применения. Руководство пользователя. | ЖБИТ1.280.006РП | 1 | |
| 13 | Формуляр АКИДК-102РЗ | ЖБИТ1.280.006ФЭ | 1 | |
| 14 | Пакет программного обеспечения | Диск OD | 1 |
1) Количество дозиметров - в соответствии с заказом.
2) По желанию заказчика возможна поставка без блока бесперебойного питания.
3) Тип определяется при заказе. По желанию заказчика возможна поставка без
компьютера.
4) По желанию заказчика возможна поставка без принтера.
Осуществляется в соответствии с разделом 4 «Поверка» Руководства по эксплуатации ЖБИТ1.280.006РЭ «Комплекс автоматизированный индивидуального дозиметрического контроля АКИДК-102РЗ», утвержденным ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г.
Основные средства поверки:
- эталонные поверочные дозиметрические установки гамма-излучения по ГОСТ 8.034-2012 с набором источников гамма-излучения из радионуклида Cs-137 или Со-60, аттестованные с погрешностью не более ±6% по индивидуальному эквиваленту дозы Нр(10);
- эталонные поверочные дозиметрические установки нейтронного излучения по ГОСТ 8.521-82 с источником PuBe, аттестованные с погрешностью не более ±8% по индивидуальному эквиваленту дозы Нр(10);
- фантом по международному стандарту ИСО-4037-3.
Комплекс автоматизированный индивидуального дозиметрического контроля АКИДК-102РЗ ЖБИТ1.280.006РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам автоматизированным индивидуального дозиметрического контроля АКИДК-102РЗ
ГОСТ 27451-87 «Средства измерений ионизирующих. Общие технические условия».
ГОСТ Р МЭК 1066-90 «Системы дозиметрические термолюминесцентные для индивидуального контроля и мониторинга окружающей среды. Общие технические требования и методы испытаний».
Технические условия ЖБИТ1.280.006ТУ «Комплекс автоматизированный индивидуального дозиметрического контроля АКИДК-102РЗ».
Выполнение работ по обеспечению безопасных условий и охраны труда, осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях;
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
