| Номер в госреестре | 54826-13 |
| Наименование СИ | Микрошприцы |
| Обозначение типа СИ | АГАТ |
| Изготовитель | ООО "Лабораторные Технологии", г.Дзержинск |
| Год регистрации | 2013 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 54826-13 |
| Наименование СИ | Микрошприцы |
| Обозначение типа СИ | АГАТ |
| Изготовитель | ООО "Лабораторные Технологии", г.Дзержинск |
| Год регистрации | 2013 |
| Срок свидетельства | 17.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Микрошприцы серии «Агат» предназначены для измерения объема жидкой пробы при ее введении в дозатор-испаритель хроматографа.

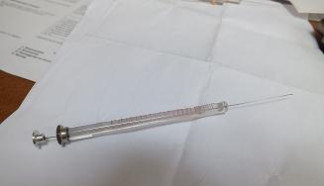

Микрошприц представляет собой дозирующее устройство, состоящее из стеклянного баллона с нанесенным на него отсчетным устройством, стального поршня (штока) с кнопкой и стальной иглы.
Действие микрошприца основано на вытеснении определенного объема жидкости (пробы), заключенного в стеклянном баллоне микрошприца, металлическим поршнем. Проба поступает в испаритель через иглу микрошприца. Отсчет производится по нанесенной на стеклянный баллон линейной шкале. Для лучшей видимости шкалы и штока микрошприца на противоположную сторону шкалы нанесена белая светоотражающая полоса.
Микрошприцы выпускаются в двух модификациях: Агат М-10 и Агат М-10Н. Микрошприц Агат М-10Н имеет направляющую, предотвращающую изгиб и перелом поршня, а также имеет фиксатор пробы, позволяющий уменьшить ошибку при многократных вводах пробы. Микрошприц Агат М-10 не имеет направляющей.
| Наименование параметра | значение по техническим условиям |
| Диапазон дозируемого объема, мкл | от 1 до 10 |
| Цена деления, мкл | 0,2 |
| Пределы допускаемой | ±3 |
| систематической составляющей | |
| погрешности, % | 1 |
| Предел допускаемого СКО случайной | |
| составляющей погрешности, % |
• Масса микрошприца М-10, г 11 ± 2
• Масса микрошприца М-10Н, г 12 ± 2
• Диаметр баллона микрошприца, мм 7 ± 0,5
• Длина иглы, мм 47 ± 1
• Длина микрошприца, мм 157 ± 3
• Микрошприцы должны быть герметичны в течение 15 секунд при избыточном давлении (0,3±0,01) МПа.
• Микрошприцы по надежности относятся к невосстанавливаемым изделиям группы II, вида I в соответствии с ГОСТ 27.003-90.
• Групповые и индивидуальные показатели надежности:
- средняя наработка на отказ 50000 уколов
- средняя наработка до отказа 10000 уколов
- средний ресурс работы микрошприца, не мене 60000 уколов
- установленный ресурс 55000 уколов
- критерий предельного состояния микрошприца - неустранимая негерметичность;
- средний срок сохраняемости, не менее 1 год
• Условия эксплуатации:
- температура окружающего воздуха, оС от 10 до 35
- относительная влажность, % от 30 до 80
- атмосферное давление, мм рт.ст. от 630 до 800
наносится на титульный лист руководства по эксплуатации типографским способом.
Микрошприц Агат М-10 или Агат М-10Н - 1 (2) шт.
Иглочистка - 1 шт.
Руководство по эксплуатации - 1 экз.
Футляр - 1 шт.
Копия свидетельства о поверке - 1 экз.
осуществляется по методике поверки, находящейся в составе эксплутационной документации приложении "А" руководства по эксплуатации 4215-003-62222403-2013 РЭ, утвержденной ГЦИ СИ ФБУ «Нижегородский ЦСМ» 21 мая 2013 г.
Основные средства поверки:
- весы лабораторные электронные GR-202
НмПВ 0,001 г, НПВ 42 г дискретность отсчета (d) 0,01 мг;
- манометр образцовый типа МО, класс 0,4, ТУ 25-05-1664-74;
- секундомер класса 2 по ТУ 6-25-1819.0021-90.
- термометр лабораторный ТЛ 4, ТУ 25-2021.003-88.
Метод измерений отражен в руководстве по эксплуатации 4215-003-62222403-2013 РЭ.
Нормативные и технические документы, устанавливающие требования к микрошприцам серии «Агат»
1 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2 Технические условия: ТУ 4215-003-62222403-2013.
Лист № 3 Всего листов 3
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
