| Номер в госреестре | 54827-19 |
| Наименование СИ | Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов |
| Обозначение типа СИ | АДНП |
| Изготовитель | ЗАО "Белорусский межвузовский центр" (БМЦ), Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 29.03.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП (далее - анализаторы) предназначены для определения общего давления, создаваемого в вакууме летучими маловязкими нефтепродуктами, их компонентами и исходным сырьем содержащими воздух (ASVP) и расчетного эквивалентного давления сухих паров (DVPE), в соответствии с ГОСТ Р ЕН 13016-1-2008, ГОСТ EN 13016-1-2013 в лабораторных условиях.
Принцип работы анализатора основан на методе, заключающемся в том, что охлажденную, насыщенную воздухом пробу заданного объема вводят в вакуумированную камеру с регулируемой температурой. Внутренний объем камеры в 5 раз превышает общий объем вводимой в нее пробы. Пробу после ее введения в камеру выдерживают при температуре 37,8°С до достижения температурного равновесия. Образовавшееся общее давление в камере равно давлению насыщенных паров пробы и парциальному давлению растворенного воздуха и измеряется с помощью датчика давления. Измеренное значение общего давления насыщенных воздухом паров (ASVP) преобразовывается в эквивалентное давление сухих паров (DVPE).
Анализатор выполнен в едином корпусе и состоит из термостатированной, измерительной камеры в защитном кожухе и блока управления. Измерительная камера включает в себя нагревательный элемент, датчик температуры и датчик давления. Конструкция измерительной камеры анализатора обеспечивает слив пробы, а также разборку, промывку и очистку системы при необходимости.
Управление анализатором осуществляется с помощью 16-ти кнопочной многофункциональной клавиатуры. Каждая из кнопок используется, как для ввода цифр и букв, так и для установки различных режимов работы анализатора. Для отображения информации используется ЖКИ индикатор. Анализатор имеет энергонезависимую память, которая позволяет сохранять основные настройки анализатора и данные измерений после выключения питания.
Анализатор обеспечивает индикацию работы нагревателя рабочей камеры, индикацию давления в рабочей камере и температуру в измерительной камере, индикацию и звуковую сигнализацию при достижении заданных режимов и окончания опыта. Анализатор может посылать или принимать данные через встроенный последовательный порт RS232C.
Работа анализатора осуществляется автоматически по программе, записанной в памяти ВЦПУ, без контроля со стороны лаборанта.

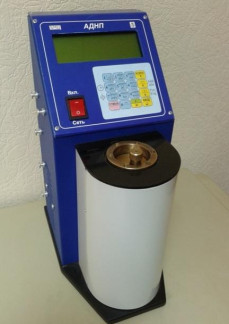

Рисунок 1 - общий вид анализатора
Программное обеспечение (ПО) осуществляет - термостатирование измерительной камеры, включение и выключение клапана, вакуумного и продувочного насоса в зависимости от режима работы анализатора, регистрацию давления насыщенных паров по окончанию опыта, передачу данных на персональный компьютер.
Программное обеспечение состоит из следующих модулей:
-модуль сканирования клавиатуры;
-модуль отображения информации на индикаторе прибора;
-модуль звуковых сообщений;
-модуль передачи данных на персональный компьютер;
-модуль измерения температуры и давления;
-модуль регулирования температуры измерительной камеры;
-модуль управления клапаном, вакуумным и продувочным насосами. Идентификационные данные (признаки) метрологически значимого внутреннего ПО указаны в таблицах 1 и 2.
Таблица 1 - Идентификационные данные (признаки) ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ADNP V21 V2.05.13 |
| Номер версии (идентификационный номер) ПО, не ниже | V21 V2.05.13 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 67DB20AC |
| Алгоритм вычисления цифрового идентификатора ПО | WIN-SFV32 V1.0 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики анализаторов приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование | Значение |
| Диапазон измерений давления (с помощью датчика давления) насыщенных паров проб нефтепродуктов, компонентов и их сырья, кПа | от 9 до 150 |
| Разрешающая способность, кПа | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений давления (с помощью датчика давления), кПа | ±0,8 |
| Пределы допускаемой относительной погрешности измерений давления (при использовании ГСО), % От 9 до 50 кПа включ. Св. 50 до 150 кПа | ±9,0 ±5,0 |
| Пределы допускаемой абсолютной погрешности измерений и поддержания температуры, °С | ±0,1 |
| Примечания: 1) Измерительная камера анализатора герметична и обеспечивает введение заданного расчетного объема пробы с помощью герметичного шприца с точностью до 1 % в соотношении паров к жидкости 4:1 2) Вакуумный насос обеспечивает возможность уменьшения абсолютного давления в измерительной камере до значения менее 0,01 кПа | |
Таблица 3 - Основные технические характеристики
| Наименование | Значение |
| Температурный режим в измерительной камере (поддерживается автоматически), °С | 37,8 |
| Время установления рабочего режима температуры в измерительной камере от +20°С до +37,8 °С, мин, не более | 30 |
| Масса, кг, не более | 10 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 240x400x400 |
| Время непрерывной работы, ч, не менее | 8 |
| Потребляемая мощность, В • А, не более | 200 |
| Средний срок службы, лет, не менее | 6 |
| Средняя наработка на отказ, ч, не менее | 3000 |
наносится на руководство по эксплуатации типографским способом и на лицевую панель анализатора методом шелкографии.
Таблица 4 - Комплектность анализаторов
| Наименование | Кол-во | Примечание |
| Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП | 1 | |
| Г ерметичный шприц с иглой | 1 | |
| Прокладки | 250 | 1 прокладка—1 измерение |
| Кольца уплотнительные | 5 |
| Наименование | Кол-во | Примечание |
| Кабель питания | 3 | |
| Специальный ключ | 1 | |
| Емкость для сбора отходов | 1 | |
| Продувочный насос | 1 | |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 | МРБ МП.2321-2013 |
| Вакуумный насос | 1 | По заказу |
| Лабораторный холодильник | 1 | По заказу |
осуществляется по документу МРБ МП.2321-2013 «Анализатор давления насыщенных воздухом паров жидких нефтепродуктов АДНП. Методика поверки», утвержденному БелГИМ 27.05.2013 г.
Основные средства поверки:
- мегаомметр М4100/3, номинальное напряжение 500 В, предел измерений 500 МОм, кл. точности 1 (Регистрационный № 3424-73);
- термометр лабораторный электронный ЛТ 300 с диапазоном измерения 0.. .55 оС, ценой деления 0,1 оС, допускается применение других термометров, обеспечивающих (Регистрационный № 61806-15);
- калибратор давления CPH 6200, модуль (0-160) кПа абс. (Регистрационный № 25960-03);
- ГСО давления насыщенных паров нефти и нефтепродуктов с аттестованной характеристикой при температуре плюс 37,8 оС, погрешность аттестации согласно паспорта на ГСО.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и(или) в паспорт средства измерений.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р ЕН 13016-1-2008 Нефтепродукты жидкие. Часть 1. Определение давления насыщенных паров, содержащих воздух (ASVP)
ГОСТ Р 8.654-2009 Требования к программному обеспечению средств измерений. Основные положения
ТУ BY 100270996.016-2013 Анализаторы давления насыщенных воздухом паров жидких нефтепродуктов АДНП
ГОСТ EN 13016-1-2013 Нефтепродукты жидкие. Часть 1. Определение давления насыщенных паров, содержащих воздух (ASVP), и расчет эквивалентного давления сухих паров (DVPE)
