Система измерений количества и параметров нефти сырой при РВС-5000 с.Мамыково ЗАО "Самара-Нафта", 54828-13

Назначение

Система измерений количества и параметров нефти сырой при РВС-5000 с. Мамыково, принадлежащая ЗАО «Самара-Нафта» (далее - СИКНС), предназначена для измерения количества и параметров нефти сырой при учётных операциях между ЗАО «Самара-Нафта» и ОАО «Татнефтепром - Зюзеевнефть».

Описание

Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти, реализованного с помощью преобразователей массового расхода.

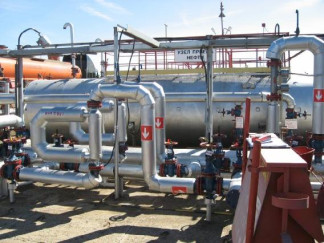

СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКНС и эксплуатационными документами её компонентов.

СИКНС состоит из следующих средств измерений (номер по Госреестру):

-    счетчик-расходомер массовый Micro Motion CMF-300 - рабочая линия (№45115-10);

-    счетчик-расходомер массовый Micro Motion CMF-300 - контрольно-резервная линия (№45115-10);

-    влагомер нефти поточный УДВН-1пм2 (№ 14557- 10);

-    измерительно-вычислительный контроллер "OMNI 6000" (№ 15066-09);

-    преобразователь измерительный избыточного давления 3051 TG (№ 14061-10);

-    термопреобразователь с унифицированным выходным сигналом ТСПУ-205Ех (№15200-06);

-    термометр ртутный стеклянный лабораторный ТЛ-4 (№303-91);

-    счётчик нефти турбинный МИГ-40 (12186-02)

СИКНС обеспечивает выполнение следующих функций:

-    автоматическое измерение массового расхода сырой нефти в рабочем диапазоне (т/ч);

-    автоматическое вычисление массы сырой нефти в рабочем диапазоне (т);

-    автоматическое измерение температуры (°С) и давления (МПа) сырой нефти;

-    автоматическое измерение объемного содержания воды в сырой нефти;

-    автоматический и ручной отбор проб сырой нефти;

-    поверку и контроль метрологических характеристик счётчиков-расходомеров массовых по передвижной поверочной установке;

-    контроль метрологических характеристик рабочего счётчика-расходомера массового по контрольному;

-    формирование и архивирование в автоматизированном рабочем месте (АРМ) оператора трендов измеренных величин;

-    вывод на печать отчетных документов и трендов;

-    защиту от несанкционированного доступа к изменению информации с помощью многоуровневой системы доступа с паролями;

-    вычисление массы нетто сырой нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в сырой нефти;

-    регистрацию и хранение результатов измерений и вычислений, формирование интервальных отчётов, протоколов, актов приема-сдачи сырой нефти, паспортов качества сырой нефти.

Программное обеспечение

Программное обеспечение (ПО) системы измерений количества и параметров нефти сырой при РВС-5000 с. Мамыково ЗАО «Самара-Нафта» реализовано на базе контроллера «OMNI 6000» и представляет собой двухуровневую компьютерную систему.

Функции ПО состоят в преобразовании параметров давления, температуры, плотности, расхода и влагосодержания транспортируемой сырой нефти с последующим расчетом массы, а также предоставление оперативных, сменных и суточных отчетов количества и параметров перекаченной сырой нефти.

Идентификационные данные ПО СИКНС приведены в таблице.

Т а б л и ц а. Идентификационные данные программного обеспечения СИКНС

ПО не влияет на метрологические характеристики СИКНС.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений имеет уровень С в соответствии с МИ 3286-2010 «Рекомендация. Проверка защиты ПО и определение ее уровня при испытаниях средств измерений в целях утверждения типа». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных.

Технические характеристики

Диапазон измерений расхода, т/ч Пределы допускаемой относительной погрешности измерений массы сырой нефти,%: по рабочей линии по резервно-контрольной линии Измеряемая среда

от 13,0 до 95,0

±0,25 ±0,20 нефть сырая от плюс 25 до плюс 50 от 0,3 до 1,6

2 (1 рабочая, 1 резервно-контрольная).

Диапазон измерений температуры нефти, °С Диапазон измерений давления нефти, МПа Количество измерительных линий, шт.

Знак утверждения типа

наносится на специальную табличку, закрепленную в верхней части по центру трубной обвязки СИКНС, методом наклейки и в верхней части по центру титульного листа инструкции по эксплуатации СИКНС типографским способом.

Комплектность

СИКНС в составе согласно инструкции по эксплуатации    -    1 шт.

Инструкция по эксплуатации СИКНС    -    1 шт. «Инструкция. ГСИ. Система измерений количества и параметров нефти сырой

при РВС-5000 с.Мамыково ЗАО «Самара-Нафта». Методика поверки»    - 1 шт.

Поверка

осуществляется по документу МП 54828-13 «Инструкция. ГСИ. Система измерений количества и параметров нефти сырой при РВС-5000 с.Мамыково ЗАО «Самара-Нафта». Методика поверки», утверждённому ГЦИ СИ ФГУП ВНИИР 27.12.2012 г.

Основные средства поверки:

- мобильная эталонная установка «МЭУ-100-4,0» с пределами допускаемой относительной погрешности ±0,11 %;

Сведения о методах измерений

МН 090-2010 «Масса сырой нефти. Методика измерений системой измерений количества и параметров нефти сырой при РВС-5000 с.Мамыково ЗАО «Самара-Нафта», № 01.00284-2010098/01-2010 ОП ГНМЦ ОАО «Нефтеавтоматика» в г.Казань 20.11.2010г.

Нормативные и технические документы, устанавливающие требования к СИКНС

1.    РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти, утвержденные приказом Минпромторга России от 21.12.2010г. № 829-ст.

2.    Технорабочий проект 701/011-ОР. Система измерений количества и параметров нефти сырой (СИКНС) при РВС-5000 с.Мамыково ЗАО «Самара-Нафта». Техническое перевооружение.

Рекомендации к применению

осуществление торговли и товарообменных операций.
