Система измерений количества и показателей качества нефти № 233 ПСП "Муханово" ОАО "Самаранефтегаз", 54829-13

Назначение

Система измерений количества и показателей качества нефти № 233 ПСП «Муханово», принадлежащая ОАО «Самаранефтегаз» (далее - СИКН), предназначена для автоматического измерения массы брутто и показателей качества нефти при учётных операциях между ОАО «Самаранефтегаз» и Бугурусланским РНУ ОАО «Приволжскнефтепровод».

Описание

Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефти, реализованного с помощью преобразователей расхода жидкости, поточных преобразователей плотности и системы обработки информации.

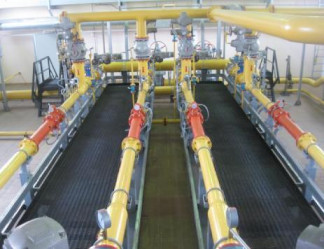

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией СИКН и эксплуатационными документами её компонентов.

СИКН состоит из следующих средств измерений (номер по Госреестру):

-    преобразователей расхода жидкости турбинных серии MVTM фирмы “Smith Meter” в комплекте со струевыпрямителями (далее - ПР) (№ 12750-05);

-    преобразователя расхода жидкости турбинного CRA фирмы “Daniel” (№ 34951-07)

-    преобразователей избыточного давления модели dTrans p02 фирмы “Jumo”(№ 47454-11);

-    преобразователей плотности жидкости “Solartron” модели 7835 (№ 15644-01);

-    преобразователя плотности и вязкости жидкости “Solartron” модели 7829 (№ 15642-06);

-    термопреобразователей сопротивления с измерительными преобразователями фирмы «Jumo» dTrans T01 в комплекте с термокарманами (№ 24931-08);

-    термопреобразователей сопротивления с измерительными преобразователями 3144 P-Ex фирмы “Rosemount” в комплекте с термокараманами (№ 14683-00);

-    влагомеров нефти поточных типа УДВН-1пм (№ 14557-05);

-    преобразователей избыточного давления модели 3051 CG-Ex фирмы “Rosemount”

(№ 14061-10);

-    комплекса измерительно-вычислительного "ИМЦ-03" (№ 19240-05);

-    стационарной трубопоршневой поверочной установки «Прувер-С500-1,6» (далее - ТПУ)

(№ 15355-01).

СИКН обеспечивает выполнение следующих функций:

-    автоматическое измерение объёмного расхода нефти в рабочем диапазоне (м3/ч);

-    автоматическое вычисление массы брутто нефти в рабочем диапазоне расхода (т);

-    автоматическое измерение температуры (°С), давления (МПа), плотности нефти (кг/м3);

-    автоматическое измерение вязкости (сСт);

-    автоматическое измерение объемного содержания воды в нефти (%);

-    автоматический и ручной отбор проб нефти;

-    поверку и контроль метрологических характеристик ПР по стационарной ТПУ;

-    поверку стационарной ТПУ по передвижной поверочной установке;

-    формирование и архивирование в автоматическом рабочем месте (АРМ) оператора трендов измеренных величин;

-    вывод на печать отчетных документов и трендов;

-    защиту от несанкционированного доступа к изменению информации с помощью многоуровневой системы доступа с паролями;

-    вычисление массы нетто нефти с использованием результатов измерений содержания воды, хлористых солей и механических примесей в нефти;

-    регистрацию и хранение результатов измерений и вычислений, формирование интервальных отчётов, протоколов, актов приёма-сдачи нефти, паспортов качества нефти.

Программное обеспечение

Программное обеспечение (ПО) реализовано на базе комплекса измерительновычислительного «ИМЦ-03» и представляет собой двухуровневую компьютерную систему для преобразования параметров давления, температуры, плотности, расхода, вязкости и влагосодержания транспортируемой нефти с последующим определением косвенным методом массы, а также предоставления оперативных, сменных и суточных отчетов количества и качества перекачанной нефти.

Идентификационные данные ПО системы измерений количества и показателей качества нефти № 233 ПСП «Муханово» ОАО «Самаранефтегаз» приведены в таблице 1.

Таблица 1

ПО не влияет на метрологические характеристики СИКН.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений имеет уровень С в соответствии с МИ 3286-2010 «Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».

Технические характеристики

Диапазон измерений расхода, м3/ч    от 100 до 1200

Пределы    допускаемой    относительной

погрешности измерений массы брутто нефти,%    ±0,25

Измеряемая среда    нефть по ГОСТ Р 51858-2002

«Нефть. Общие технические условия» Диапазон измерений температуры нефти, °С    от плюс 10 до плюс 40

Диапазон измерений давления нефти, МПа Количество измерительных линий, шт.

Знак утверждения типа

от 0,3 до 1,2 4

наносится на специальную табличку, закрепленную в верхней части по центру трубной обвязки системы, методом наклейки и в верхней части по центру титульного листа инструкции по эксплуатации СИКН типографским способом.

Комплектность

СИКН в составе согласно инструкции по эксплуатации.    1 шт.

Инструкция по эксплуатации СИКН.    1 шт. «Инструкция. ГСИ. Система измерений количества и показателей качества

нефти № 233 ПСП «Муханово» ОАО «Самаранефтегаз». Методика поверки».    1 шт.

Поверка

осуществляется по документу МП 54829-13 «Инструкция. ГСИ. Система измерений количества и показателей качества нефти № 233 ПСП «Муханово» ОАО «Самаранефтегаз». Методика поверки», утвержденному ГНМЦ ВНИИР 24.12.2012 г.

Основные средства поверки:

-    стационарная трубопоршневая поверочная установка «Прувер-С-500-1,6» с диапазоном объёмного расхода 50 ^ 500 м3/ч и пределами допускаемой относительной погрешности ± 0,1 %.

-    калибратор температуры модели АТС 156 В, диапазон воспроизводимых температур от минус 20 °С до 155 °С, пределы допускаемой абсолютной погрешности ± 0,04 °С;

-    устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА, пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока ± 3 мкА в диапазоне от 0,5 до 20 мА, пределы допускаемой относительной погрешности воспроизведений частоты и периода следования импульсов ± 5*10-4 в диапазоне от 0,1 до 15000 Гц, пределы допускаемой абсолютной погрешности воспроизведений количества импульсов в пачке ± 2 имп. в диапазоне от 20 до 5^10 имп.;

-    калибратор многофункциональный модели ASC300-R: внешний модуль давления - нижний предел воспроизведения давления 0 бар, верхний предел воспроизведения давления 1,03424 бар (15 psi), пределы допускаемой основной погрешности ± 0,025 % от верхнего предела измерений; внешний модуль давления - нижний предел воспроизведения давления 0 бар, верхний предел воспроизведения давления 206 бар, пределы допускаемой основной погрешности ± 0,025 % от верхнего предела измерений;

-    установка пикнометрическая переносная, пределы допускаемой абсолютной погрешности измерений плотности ± 0,10 кг/м3 в диапазоне плотности от 700 до 1100 кг/м3;

-    рабочий эталон единицы кинематической вязкости жидкости 1-го разряда.

Интервал между поверками СИКН: один год.

Сведения о методах измерений

«Масса нефти. Методика выполнения измерений системой измерений количества и показателей качества нефти № 233 ПСП «Муханово» ОАО «Самаранефтегаз», утвержденная ГНМЦ ВНИИР 15.08.2006г., с изменениями № 1 от 20.02.2012г.

1.    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2.    ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

3.    Технический проект 602/10-04 на техническое перевооружение БИК СИКН № 233 ПСП «Муханово» ОАО «Самаранефтегаз». Пояснительная записка, технологическая схема БИК.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
