Анализаторы растворенного в жидких металлах водорода SAMP-IN-HYDRO II, 54830-13

Назначение

Анализаторы растворенного в жидких металлах водорода SAMP-IN-HYDRO II (далее -анализаторы) предназначены для измерений содержания водорода в стали.

Описание

Принцип действия анализаторов основан на пропускании газа-носителя (азота или аргона) через расплавленный металл до установления равновесия с водородом, растворенным в расплавленном металле, определении равновесного содержания водорода в газе-носителе с помощью детектора по теплопроводности и последующем вычислении на основе закона Си-вертса массовой доли водорода в металле.

Газ-носитель (азот или аргон) поступает в расплавленный анализируемый металл и затем в анализатор с помощью погружного жезла и пневмошланга. Результаты измерений содержания водорода регистрируются в динамическом режиме на дисплее анализатора. Циркуляция газа продолжается до достижения равновесного содержания водорода в газе-носителе. Критерием достижения состояния равновесия является постоянство результатов измерений содержания водорода (в пределах нормированного СКО). При расчете массовой доли учитывают качественный состав расплава, его температуру и глубину погружения зонда.

В состав анализаторов входят: измерительный и процессорный блоки, соединенные с помощью интерфейсного кабеля, погружной жезл для ввода зонда в жидкий металл, кабель, соединяющий измерительный блок с погружным жезлом, три отдельно устанавливаемых сигнальных лампы.

Измерительный блок включает в себя насос с системой клапанов, обеспечивающих циркуляцию газа-носителя через анализируемый жидкий металл, детектор по теплопроводности, датчики давления. Процессорный блок предназначен для управления работой измерительного блока, для приёма и обработки сигналов от детектора по теплопроводности, формирования звуковых и световых сигналов о прохождении отдельных этапов измерительной процедуры.

Все элементы анализатора смонтированы в стальном пылезащищённом корпусе. В комплект поставки входит также дополнительный дисплей, устанавливаемый в операторной.

На передней панели корпуса анализатора имеется цветной сенсорный дисплей, на котором в графическом формате отображаются результаты измерений, через систему меню на экране можно изменять рабочие параметры анализатора, управлять выводом данных на периферийные устройства, проводить процедуры тестирования, в том числе самотестирование работы вакуумной системы, просматривать в окнах оповещения сообщения об ошибках, проводить градуировку детектора. Все полученные данные сохраняются в памяти анализатора и могут быть отправлены на внешние устройства посредством интерфейса RS 485/422, Ethernet и Profibus.

Информация о стадиях измерительного цикла отображается на дисплее и дублируется с помощью контактов реле для управления внешней световой и звуковой сигнализацией.

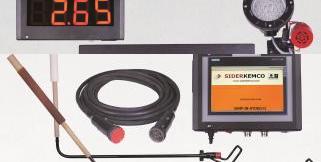

Рис. 1. Внешний вид анализатора.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 1

Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства. Уровень защиты "А" по МИ 3286-2010: не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений массовой доли водорода, млн-1 Предел допускаемого значения среднего квадратиче ского отклонения повторяемости результатов измере ний массовой доли водорода в расплаве

от 0,5 до 14,0

-    0,1 млн-1

-    (в диапазоне от 0,5 до 3,0 млн-1)

3 % -1 (в диапазоне от 3,0 до 14,0 млн-1)

-    0,5

350

65

12,5

600x800x300

400x300x200

Предел допускаемого значения среднего квадратиче ского отклонения повторяемости результатов измере ний массовой доли водорода в газовых смесях, %

Потребляемая мощность, Вт, не более Масса, кг, не более: анализатор дисплей

Габаритные размеры, мм, не более: анализатор дисплей

Условия эксплуатации:

-    температура окружающего воздуха, оС

от 0 до 50 от 66 до 108 от 10 до 90 220(-1105)%

-    атмосферное давление, кПа

-    относительная влажность (без конденсации), %

-    напряжение питания переменного тока, В

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Анализатор растворенного в жидких металлах водорода SAMP-IN-HYDRO II - 1 шт. Дисплей - 1 шт.

Погружной жезл - 1 шт.

Зонд - 1 шт.

Пневмошланг - 1 шт.

Сигнальные лампы - 3 шт.

Руководство по эксплуатации - 1 экз.

Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 54830-13 "Инструкция. Анализаторы растворенного в жидких металлах водорода SAMP-IN-HYDRO II. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 17 июня 2013 г. и входящему в комплект поставки.

Основные средства поверки:

- ГСО-ПГС (водород-азот) №№ 3912-87, 3927-87, 3930-87.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам растворенного в жидких металлах водорода SAMP-IN-HYDRO II

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
