| Номер в госреестре | 54837-13 |
| Наименование СИ | Имитаторы сигналов преобразователей |
| Обозначение типа СИ | PROGNOST-SenSim |
| Изготовитель | "PROGNOST Systems GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 10.09.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Имитаторы сигналов преобразователей PROGNOST-SenSim (далее имитаторы) предназначены для воспроизведения сигналов преобразователей и выполнения тестирования измерительных каналов в системах мониторинга и противоаварийной защиты.
Принцип действия имитаторов основан на моделировании сигналов преобразователей следующих типов:
- пьезоэлектрических ICP/IEPE;
- вихретоковых;
- преобразователей с выходным сигналом (4-20) мА;
- преобразователей сигналов с выходным сигналом по напряжению.
Имитаторы состоят из генератора сигналов GD1 и конфигуратора HH1, соединенных с помощью кабеля.
Конфигуратор HH1 представляет собой переносной компьютер с установленной операционной системой и специальным программным обеспечением для имитаторов сигналов преобразователей PROGNOST-SenSim. С помощью конфигуратора можно задавать параметры имитации сигналов в генераторе GD1, после чего генератор работает автономно. Имитатор воспроизводит до восьми различных типов сигналов, при этом три сигнала могут воспроизводится одновременно.

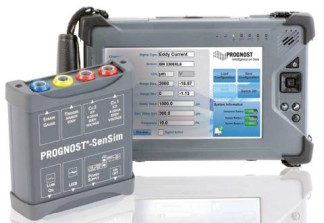

Внешний вид имитатора приведен на рисунке 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «С».
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для имитаторов сигналов преобразователе й PROGNOST-SenSim | PROGNOST- SenSim | Не ниже 1,0 |
Метрологические и технические характеристики каналов
| Тип имитируемого преобразователя | Наименование характеристики | Величина |
| ICP/IEPE -пьезоэлектричес кие | Диапазон имитируемого сигнала переменного напряжения, В | от 6 до 16 |
| Диапазон частот, кГ ц | от 0 до 10 | |
| Нелинейность, не более, % | 0,5 | |
| Расширенная неопределенность имитации сигнала, % | 0,18 | |
| с выходным сигналом (4-20) мА | Диапазон имитируемого сигнала постоянного тока, мА | от 4 до 20 |
| Нелинейность, не более, % | 0,5 | |
| Расширенная неопределенность имитации сигнала, % | 0,29 | |
| вихретоковые | Диапазон имитируемого сигнала переменного напряжения, В | от минус 19 до минус 1 |
| Диапазон частот, кГ ц | от 0 до 10 | |
| Нелинейность, не более, % | 0,5 | |
| Расширенная неопределенность имитации сигнала, % | 0,18 | |
| с выходным сигналом по напряжению | Диапазон имитируемого сигнала переменного напряжения, В | от минус 10 до плюс 10 |
| Диапазон частот, кГ ц | от 0 до 10 | |
| Нелинейность, не более, % | 0,5 | |
| Расширенная неопределенность имитации сигнала, % | 0,15 |
Технические характеристики
Размеры конфигуратора HH1 (длина, высота, ширина), мм, не 225 х 145 х 39,8 более
Размеры генератора ОБ1(длина, высота, ширина), мм, не более 135 х 125 х 38
Масса конфигуратора HH1, кг, не более Масса генератора GD1, кг, не более Диапазон рабочих температур, °С
1,49
3
от минус 20 до плюс 60
наносится на титульный лист паспорта методом печати.
| Имитаторы сигналов преобразователей PROGNOST-SenSim в составе: | |
| Генератор GD1 | 1 шт. |
| Конфигуратор HH1 | 1 шт. |
| Блок питания генератора PG1 | 1 шт. |
| Блок питания конфигуратора PH1 | 1 шт. |
| Набор соединительных кабелей и разъемов | 1 ком. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется по документу МП 54837-13 «Имитаторы сигналов преобразователей PROGNOST-SenSim. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 21.06. 2013 г.
Основные средства поверки: мультиметр цифровой 34411А диапазон измерений от 0 В до 1000 В; полоса частот от 3 Гц до 300кГц; базовая погрешность 0,003 % (Госреестр № 47717-11).
Руководство по эксплуатации «Имитаторы сигналов датчиков PROGNOST-SenSim, раздел 5.
Нормативные и технические документы, устанавливающие требования к имитаторам сигналов датчиков PROGNOST-SenSim
Техническая документация фирмы-изготовителя «PROGNOST Systems GmbH, Германия»
- для применения вне сферы государственного регулирования обеспечения единства измерений.
| Зарегистрировано поверок | 13 |
| Поверителей | 5 |
| Актуальность данных | 18.09.2024 |
