Системы измерений длительности соединений MSS R12, 54838-13

Назначение

Системы измерений длительности соединений MSS R12, далее - СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС является виртуальной (функциональной) системой измерений длительности телефонных соединений комплекса оборудования с измерительными функциями оконечнотранзитного узла связи (MSS) сети подвижной радиотелефонной связи стандартов GSM 900/1800, UMTS, версия ПО 12., далее оборудование.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

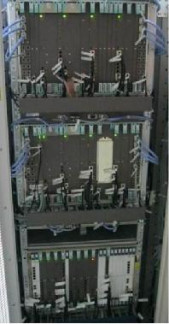

Конструктивно оборудование выполнено по модульному принципу: плата-кассета-кассетный модуль-статив, размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери статива (рисунок 1).

На рисунке 2 изображено место блокировки кассетного модуля исключающего возможность бесконтрольной выемки кассет. Доступ к процессору исключен конструкцией и с помощью однократно наклеиваемой этикетки с фирменным знаком.

Общий вид оборудования и место блокировки от несанкционированного доступа, представлены на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 12, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1

Таблица 1

По уровню защиты от непреднамеренных и преднамеренных изменений ПО относится к группе «С», в соответствии с МИ 3286-2010.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    данные защищены от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    реализовано однозначное назначение каждой команды для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные данные;

■    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения, не более 0,0001;

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

■    методика поверки на СИДС.

■    СИДС, в составе комплекса оборудования.

■    руководство по эксплуатации 5295-008-29420846-2013 РЭ системы измерений длительности соединений МББ R12.

Поверка

осуществляется по документу 5295-008-29420846-2013 МП «Системы измерений длительности соединений МББ R12 Методика поверки», утвержденному ФГУП ЦНИИС в июле 2013 г. Основное средство поверки:

■    формирователь телефонных соединений Призма: (1 - 3600) с, А = ± 0,25 с.

Сведения о методах измерений

■    Руководство по эксплуатации 5295-008-29420846-2013 РЭ системы измерений длительности соединений МББ R12, версия ПО12.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений MSS R12

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

■    Техническая и эксплуатационная документация Ericsson AB.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
