Установка вибрационная поверочная ПВУ-П-3, 54841-13

Установка вибрационная поверочная ПВУ-П-3 Назначение средства измерений

Установка вибрационная поверочная ПВУ-П-3 предназначена для воспроизведения виброускорений и виброперемещений.

Описание

Установка вибрационная поверочная (далее виброустановка) состоит из:

-    вибростенда электродинамического модели ПВУ -11-3 (завод «Эталон», г. Рига, Латвия) с усилителем мощности LV-103 НП (фирма «Robotron», Германия) и генератором сигналов DS-360 (фирма «Stanford Research Systems», США);

-    преобразователя виброизмерительного встроенного 4371 (фирма "Bruel & Kjaer", Дания) с усилителем согласующим 2626 (фирма "Bruel & Kjaer", Дания) и усилителем измерительным 2636 (фирма "Bruel & Kjaer", Дания);

-    мультиметра 3458А (фирма «Agilent Technologies, Inc», Малайзия);

-    микроскопа измерительного МВП-1 (завод «Эталон», г. Рига, Латвия).

Вибростенд электродинамический преобразовывает электрическую энергию сигнала в энергию однонаправленных механических колебаний вибростола.

Конструктивно вибростенд электродинамический состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий с усилителя мощности. На усилитель мощности переменный сигнал подается с выхода генератора сигналов. Взаимодействие подвижной катушки, по которой проходит переменный ток, с магнитным полем приводит к появлению пондемоторных сил, вызывающих перемещение подвижной катушки и вибростола по закону изменения переменного тока. Параметры вибрации определяются с помощью преобразователя виброизмери-тельного встроенного (далее вибропреобразователь), установленного на вибростол, усилителя согласующего, усилителя измерительного и мультиметра. Размах воспроизводимого виброперемещения измеряется с помощью микроскопа измерительного МВП-1.

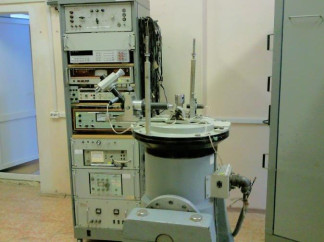

Внешний вид установки вибрационной поверочной ПВУ-П-3 приведен на рис.1.

Схема защиты от несанкционированного доступа приведена на рис 2.

Сварное соединение

Г

Рис. 2. Схема защиты от несанкционированного доступа

Технические характеристики

Таблица 1

Условия эксплуатации:

-    температура окружающего воздуха.................от 18 до 25 °С

-    относительная влажность воздуха......................(65 ± 20) %

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом.

Комплектность

Комплектность виброустановки приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МИ 1929 - 2007 «ГСИ. Установки вибрационные поверочные. Методика поверки».

Основные средства поверки: эталон 1 разряда по МИ 2070-90

Сведения о методах измерений

приведены в Руководстве по эксплуатации ПВУ-П-3 РЭ «Установка вибрационная поверочная ПВУ-П-3. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к установке вибрационной поверочной ПВУ-П-3

1.    ГОСТ 30296-95. Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования.

2.    МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости, виброускорения в диапазоне частот (3 10-1 - 2104) Гц».

3.    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве эталона 2-го разряда.
