Назначение
Устройства для измерений углов установки колес и положения осей автотранспортных средств AXIS 10, AXIS 200, AXIS 500, AXIS 50LM, предназначены для измерений углов установки управляемых и неуправляемых колес и положения осей автотранспортных средств.
Устройства обеспечивают измерение следующих основных параметров подвески автотранспортных средств:
- углов развала колес;
- углов продольного наклона оси поворота управляемых колес автомобилей;
- углов поперечного наклона оси поворота управляемых колес автомобилей;
- углов схождения колес.
Описание
Действие устройств для измерений углов установки колес и положения осей автотранспортных средств AXIS 10, AXIS 200, AXIS 500, AXIS 50LM основано на измерении угловых параметров, определяющих положение колес и осей автотранспортных средств, с помощью прецизионных датчиков и специальных измерительных узлов и шкал.
За измерительную базу принимается осевая линия (ось симметрии рамы) автотранспортного средства, которая должна совпадать с вектором направления движения. Эта линия определяется с помощью держателей и шкал, которые крепятся на середину рамы автомобиля с помощью магнитных держателей. Сменные измерительные блоки устройства крепятся при помощи универсальных адаптеров на ободы дисков правого и левого колеса, а лазерный луч проецируется на шкалы.
Устройства для измерений углов установки колес и положения осей автотранспортных средств AXIS 10, AXIS 200, AXIS 500, AXIS 50LM содержат оптическую лазерную систему (класс
2 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий»), систему датчиков, комплект вспомогательных устройств и приспособлений.
Конструктивно измерительная система устройств данной серии выполнена в виде сменных измерительных блоков. Система для измерений углов установки колес в продольной плоскости и система измерений углов установки колес в вертикальной плоскости выполнены в виде сменных измерительных блоков, устанавливаемых на оси универсальных адаптеров. Сменные измерительные блоки, выполненные в виде законченных модулей, размещены в корпусах специальной формы. При этом форма и размеры сменных измерительных блоков выбираются исходя из особенностей их размещения на колесах диагностируемого автотранспортного средства.
Выпускаемые модели устройств для измерений углов установки колес и положения осей автотранспортных средств имеют следующие отличия:
AXIS 10 - предназначены для измерения углов установки колес легковых автомобилей;
AXIS 50LM - предназначены для измерения углов установки колес сельхозтехники;
AXIS 200 и 500 - предназначены для измерения углов установки колес грузовых автомобилей.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных блоков.
Технические характеристики
Наименование характеристики | Значение характеристики |
Диапазон измерений углов развала колес, ..,° | ±5 |
Пределы допускаемой абсолютной погрешности измерений углов установки развала колес, ...': | ±3 |
Диапазон измерений углов индивидуального схождения колес, .° | ±6 |
Пределы допускаемой абсолютной погрешности измерений углов установки индивидуального схождения колес в диапазоне, .': от 0° до 3° св. 3° до 6° | ±2 ±5 |
Диапазон измерений углов продольного наклона оси поворота колеса, .°: | ±18 |
Пределы допускаемой абсолютной погрешности измерений продольного наклона оси поворота колеса .': | ±5 |
Диапазон измерений углов поперечного наклона оси поворота колеса, .°: | ±18 |
Пределы допускаемой абсолютной погрешности измерений поперечного наклона оси поворота колеса .': | ±5 |
Габаритные размеры измерительного блока, не более, мм: | 450x32x450 |
Масса измерительного блока, не более, кг: | 7,5 |
Рабочий диапазон температур, °С: | -5 - +50 |
Знак утверждения типа

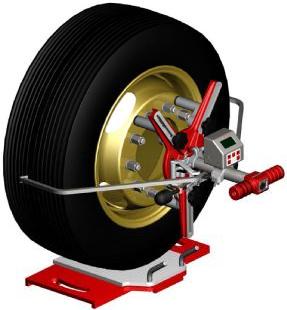

Общий вид устройств для измерений углов установки колес и положения осей автотранспортных
средств AXIS 10, AXIS 200, AXIS 500, AXIS 50LM:
наносится на титульный лист руководства по эксплуатации и панель измерительного блока методом печати.
Комплектность
Наименование | Количество |
1. Комплект измерительных блоков | 1 |
2. Комплект линеек и специальных шкал с арматурой | 3 |
3. Руководство по эксплуатации | 1 |
4. Методика поверки | 1 |
5. Адаптер колесный | 2 |
6. Поворотная платформа | 2 |
Поверка
осуществляется по документу МП АПМ 28-13 «Устройства для измерений углов установки колес и положения осей автотранспортных средств AXIS 10, AXIS 200, AXIS 500, AXIS 50LM. Методика поверки», утверждённому ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- квадрант оптический типа КО-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;
- стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93;
Сведения о методах измерений
Методика измерений приведена в документе: «Устройства для измерений углов установки колес и положения осей автотранспортных средств AXIS 10, AXIS 200, AXIS 500, AXIS 50LM. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес и положения осей автотранспортных средств AXIS 10, AXIS 200, AXIS 500, AXIS 50LM
1. ГОСТ 25176-82. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования;
2. Техническая документация «HAWEKA AG», Германия.
Рекомендации к применению
- для применения вне сферы государственного регулирования обеспечения единства измерений.
