| Номер в госреестре | 54865-13 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TSR 61.1-R |
| Изготовитель | Предприятие "ZSE Praha", Чехия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока TTR 61-R Назначение средства измерений
Трансформаторы тока TTR 61-R (далее - трансформаторы) предназначены для преобразования силы переменного тока в электрических цепях промышленной частоты с целью передачи измерительной информации приборам и устройствам измерений, защиты и управления.
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.

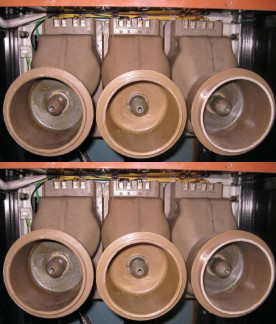

Трансформаторы имеют проходную конструкцию и содержат магнитопроводы, первичную и вторичную обмотки. Трансформаторы имеют две вторичных обмотки (одну измерительную и одну защитную). Каждая вторичная обмотка находится на своем магнитопроводе. Обмотки залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений. Выводы вторичных обмоток расположены на выступе в нижней части трансформатора. Первичная обмотка представляет собой стержень с выводами для подсоединения шины первичной цепи.
Метрологические и технические характеристики трансформаторов представлены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | 60, 200 |
| Номинальный вторичный ток, А | 5 |
| Число вторичных обмоток, шт. | 2 |
| Частота, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746-2001 - для измерений - для защиты | 0,5 10Р |
| Номинальная вторичная нагрузка вторичных обмоток, В-А - для измерений (при cos ф = 0,8) - для защиты (при cos ф = 0,8) | 10 15 |
| Номинальная предельная кратность вторичной обмотки для защиты | 10 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | 8 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Температура воздуха при эксплуатации, °С | от минус 50 до плюс 50 |
| Масса, кг | 15 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 238 224 620 |
наносится на титульный лист эксплуатационной документации типографским способом и на табличку технических данных методом трафаретной печати.
Комплектность трансформатора представлена в таблице 2. Таблица 2
| Наименование | Кол-во, экз. |
| Трансформатор тока TTR 61-R | 1 |
| Паспорт | 1 |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень эталонов, применяемых при поверке:
- регулируемый источник тока РИТ-5000 (диапазон значений выходного тока от 2 до 5000 А);
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5 1 разряда;
- прибор сравнения КТ-01, пределы абсолютной токовой погрешности ± (0,001 ± 0,03 А) %; пределы основной абсолютной угловой погрешности ± (0,1 ± 0,05А) мин;
- магазин нагрузок МР3027, номинальный ток 5 А, предел допускаемой основной погрешности ± 4 %.
Приведены в эксплуатационном документе «Трансформатор тока TTR 61-R. Паспорт».
Нормативные и технические документы, устанавливающие требования к трансформаторам тока TTR 61-R
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
- при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 17 |
| Поверителей | 5 |
