Весы неавтоматического действия автомобильные JU, 54870-13

Назначение

Весы неавтоматического действия автомобильные JU (далее — весы) предназначены для определения массы транспортных средств.

Описание

Конструктивно весы состоят из грузоприемного устройства и электронного весоизмерительного устройства.

Грузоприемное устройство (далее — ГПУ) состоит из нескольких секций. Каждая секция опирается на четыре аналоговых весоизмерительных тензорезисторных датчика (далее — датчик). При этом соседние секции имеют две общие точки опоры (датчика).

Сигнальные кабели датчиков в зависимости от исполнения весов подключены к электронному весоизмерительному устройству либо напрямую, либо через соединительную коробку.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием взвешиваемого транспортного средства в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой код и обрабатывается. Измеренное значение массы выводится на дисплей электронного весоизмерительного устройства.

В весах используются электронные весоизмерительные устройства, которые представляют результаты взвешивания и имеют клавиши управления весами. Электронные весоизмерительные устройства представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-12011).

Индикаторы, используемые в составе весов:

-    весоизмерительный прибор ART (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»);

-    весоизмерительный прибор PWI (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»).

Аналоговые весоизмерительные датчики, используемые в составе весов совместно с любым из индикаторов:

-    датчики весоизмерительные SC (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»);

-    датчики весоизмерительные CA (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»);

-    датчики весоизмерительные HSC (изготовитель - фирма «ESIT Elektronik Sistemler Imalat ve Ticaret Ltd. Sti»).

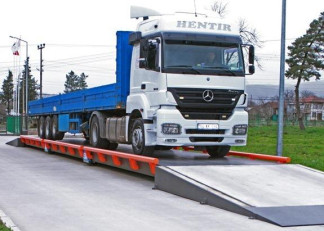

Общий вид ГПУ весов представлен на рисунках 1-5. Общий вид электронных весоизмерительных устройств представлен на рисунке 6.

Весоизмерительный прибор PWI-D

Весоизмерительный прибор PWI-C

Весоизмерительный прибор PWI-P

Весоизмерительный прибор PWI-S

Рисунок 6 — Общий вид электронных весоизмерительных устройств

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

-    устройство первоначальной установки нуля (T.2.7.2.4);

-    устройство слежения за нулем (T.2.7.3);

-    полуавтоматическое устройство установки нуля (T.2.7.2.2);

-    устройство уравновешивания тары — устройство выборки массы тары (T.2.7.4.1);

-    показывающее устройство с расширением (Т.2.6);

-    процедура просмотра всех соответствующих символов индикации в активном и неактивном состояниях (5.3.1).

Модификации весов имеют обозначения вида: JU [1][2][3][4], где,

[1]    — условное обозначение максимальной нагрузки Мах:

015T - 15т;

030T - 30т;

040T - 40т;

060Т - 60т;

080Т - 80т;

100Т - 100т;

120Т - 120т;

150Т - 150т.

[2]    — исполнение ГПУ:

JU-S - сборная конструкция изготавливаемая из металла. Основу каркаса платформы составляют продольные двутавровые балки, соединяющиеся поперечными перекрытиями. Боковые ограничители выполнены в виде продольных двутавровых балок. Для заезда и съезда транспортных средств используются пандусы.

DI - сборная конструкция изготавливаемая из металла. Основу каркаса платформы составляют продольные двутавровые балки, соединяющиеся поперечными перекрытиями. ГПУ устанавливается на одном уровне с поверхностью.

HI-S - сборная конструкция изготавливаемая из металла. Продольные опорные плиты шириной 1,5 м опираются на поперечные балки, выполненные в виде квадратной трубы. При необходимости укомплектовывается боковыми ограничителями из труб. Для заезда и съезда транспортных средств используются пандусы.

HI-L - сборная конструкция изготавливаемая из металла. Продольные опорные плиты шириной от 1 до 1,4 м опираются на поперечные балки, выполненные в виде квадратной трубы. При необходимости укомплектовывается боковыми ограничителями из труб, а так же специальной оснасткой защищающей от грязи. Для заезда и съезда транспортных средств используются пандусы.

CS - ГПУ с железобетонной взвешивающей платформой.

[3]    — условное обозначение габаритных размеров ГПУ:

0304 - 3x4 м;

0306 - 3x6 м;

0308 - 3x8 м;

0310 - 3x10 м;

0312 - 3x12 м;

0314 - 3x14 м;

0316 - 3x16 м;

0318 - 3x18 м;

0320 - 3x20 м;

0322 - 3x22 м;

0324 - 3x24 м.

[4]    — условное обозначение электронного весоизмерительного устройства:

ART - весоизмерительный прибор ART исполнений ART или ART-S);

PWI - весоизмерительный прибор PWI исполнений PWI-C, PWI-D, PWI-P, PWI-S.

Значения максимальной нагрузки Max (Мах; поддиапазонов взвешивания многоинтервальных весов или Мах; диапазонов взвешивания многодиапазонных весов), минимальной нагрузки Min (Min; диапазонов взвешивания многодиапазонных весов), поверочного интервала e (в\ поддиапазонов взвешивания многоинтервальных весов или в\ диапазонов взвешивания многодиапазонных весов), диапазон температур наносятся на маркировочную табличку, закрепляемую на ГПУ и/или индикаторе весов.

Для связи с периферийными устройствами весы оснащаются интерфейсами RS-232, RS-485.

Знак поверки наносится на корпус электронного весоизмерительного устройства.

Схема пломбировки от несанкционированного доступа приведена на рисунках 7-13.

Место пломбирования

Рисунок 11 — Место пломбировки индикатора PWI-C (пломбировка разрушаемой наклейкой)

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со встроенным программным обеспечением». ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.

Изменение ПО весов через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используется:

-    в приборе ART пломбируемый ключ калибровки в виде винта.

-    в приборах ART-S, PWI-D, PWI-C, PWI-P и PWI-S переключатель режима настройки, расположенный внутри пломбируемого корпуса.

Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует уровню «С» по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1.

* Примечание - контрольная сумма в индикаторах оснащенных коммуникационным протоколом Modbus.

Технические характеристики

Метрологические характеристики приведены в таблицах 2-13. Таблица 2— Метрологические характеристики однодиапазонных весов

аблица 10— Метрологические характеристики многодиапазонных весов

аблица 11— Метрологические характеристики многодиапазонных весов

Диапазон температур для ГПУ, C.................................................................от минус 40 до плюс 50.

Диапазон температур для индикатора, оС.....................................................от минус 10 до плюс 40.

Параметры электропитания от сети переменного тока:

напряжение, В..........................................................................................................от 90 до 260.

частота, Гц.............................................................................................................................50±1.

Параметры электропитания от внешнего источника постоянного тока:

напряжение, В............................................................................................................от 12 до 36.

Знак утверждения типа

Знак утверждения типа наносится на маркировочные таблички, расположенные на корпусе ГПУ и/или индикатора, а также типографским способом на титульные листы эксплуатационной документации.

Комплектность

Весы.......................................................................................................................................1 шт.

Руководство по эксплуатации............................................................................................1 экз.

Паспорт.................................................................................................................................1 экз.

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в пп. 1.4 руководства по эксплуатации.

Основные средства поверки: гири, соответствующие классу точности М1-2 по ГОСТ OIML R 111-1-2009.

Сведения о методах измерений

Раздел 2.3 «Использование изделия» документа «Весы неавтоматического действия автомобильные JU. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к весам неавтоматического действия автомобильным JU

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
